Руководство по ремонту и обслуживанию Volvo FH (Том 2) — скачать PDF

Второй том руководства по Volvo FH и FM продолжает первый и разбирает узлы, до которых в повседневном обслуживании добираются реже: рулевое управление с двумя гидравлическими контурами, механические и автоматическую коробки передач, пневматическую подвеску, тормозную систему с ABS и электрооборудование тягача. Материал построен на реальных процедурах разборки и сборки с указанием кодов специнструмента и заводских допусков, а не на общих описаниях устройства узлов.

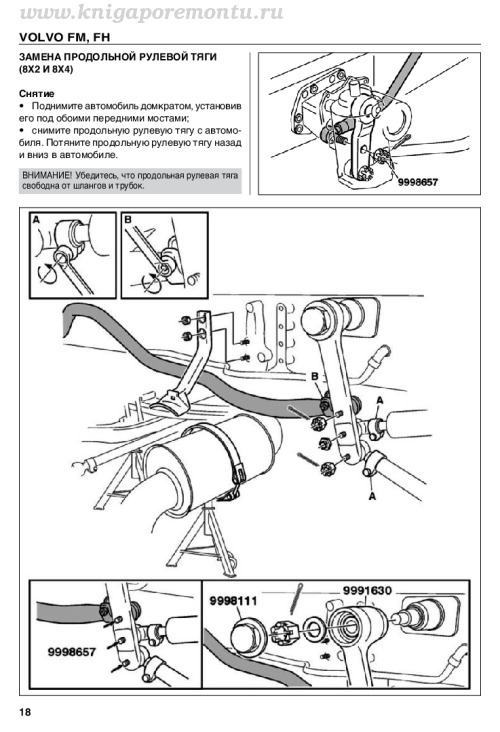

Раздел по рулевому управлению показывает устройство сдвоенной гидравлической системы — с насосами, работающими от двигателя и от вторичного вала коробки передач, — и даёт схему расположения масляных бачков, рулевого механизма, расходомера и клапана переключения контуров. Отдельно приведена процедура замены продольной рулевой тяги для машин с колёсной формулой 8х2 и 8х4 с перечнем нужных инструментов.

Что говорит книга о коробке передач и демультипликаторе

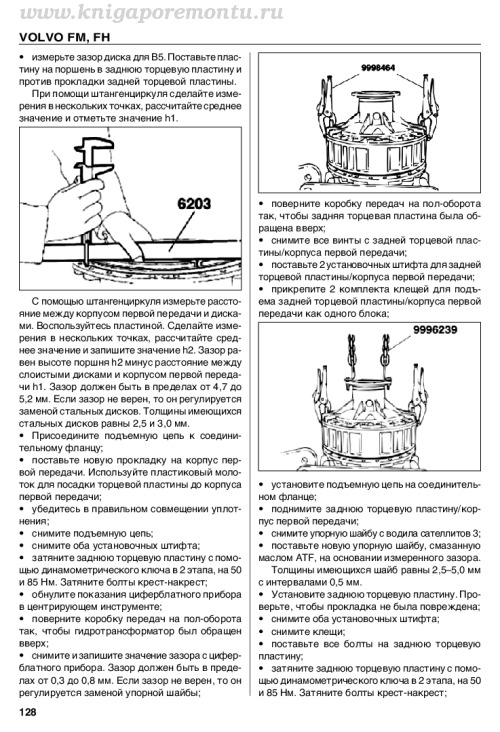

Глава «Капитальный ремонт передаточного механизма демультипликатора» ведёт читателя через снятие подъёмной проушины, фланцевой гайки, цилиндра демультипликатора и шестерни диапазона с фотографиями каждого инструмента. Для автоматической коробки Powertronic книга описывает работу 1-й и 2-й передачи с указанием фрикционов и тормозов (K1, B4, B5), приводит таблицу задействования электромагнитных клапанов S1, S5, S7 и даёт конкретные допуски при измерении зазоров дисков и упорных шайб (4,7–5,2 мм и 0,3–0,8 мм) вместе с моментами затяжки 50 и 85 Нм.

Пневматическая подвеска и типичные проблемы с высотой кузова

Отдельные главы касаются пневматической подвески с электронным управлением: книга разбирает функцию 5 (грузовая высота М1), функцию 7 (паромный режим), а также вариант полной пневматической подвески для машин 6х2 с поддерживающим мостом. Есть и практическая глава «Задняя/передняя подвеска не перестаёт подниматься» — с привязкой к принципиальной электрической схеме подвески для автомобилей 4х2 с обозначениями блоков A16, Y25, K11, S66, B30, B58, а также процедура замены датчика уровня подвески и переднего пневматического амортизатора кабины.

Тормоза и диагностика ABS

В части про тормозную систему книга описывает функциональную проверку ABS: поведение сигнальной лампы 5009 в разных ситуациях и диагностические тесты 59302-6, 59303-6, 59305-6. Отдельно дана таблица неисправностей насоса опрокидывания кабины с причинами и рекомендуемыми действиями.

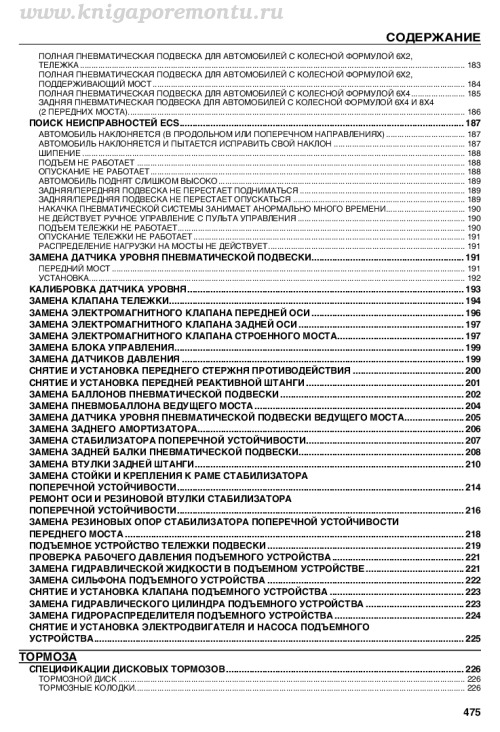

Содержание тома

1. Замена
2. Блокиратор демультипликатора
3. Капитальный ремонт главного вала
4. Капитальный ремонт передаточного механизма демультипликатора
5. Дисплей
6. Система управления
7. Пневматическая подвеска с электронным управлением
8. Функция 5: грузовая высота М1
9. Функция 7: паромный режим
10. Автомобили с дополнительными мостами
11. Полная пневматическая подвеска для автомобилей с колёсной формулой 6x2, поддерживающий мост
12. Задняя/передняя подвеска не перестаёт подниматься
13. Замена датчика уровня пневматической подвески
14. Расшифровка вариантов автомобилей
15. Проверки при техническом обслуживании
16. Замена переднего пневматического амортизатора подвески кабины
17. Внутреннее оборудование

Также в этот том вошли главы по кузову — со снятием элементов панели управления (вещевой отсек, держатель чашки, молдинги) и предупреждениями о правильном порядке демонтажа, — а также по электрооборудованию: аккумулятор, генератор, стартер, предохранители и жгуты проводов. Файл в PDF открывается на любом устройстве, а иллюстрации и схемы сохранены в исходном качестве печатного издания.
