Мануал по эксплуатации и ремонту Volvo FH до 2005 г. (Том 3): электросхемы и коды неисправностей

Третий том руководства по грузовикам Volvo FH и FH16 (выпуск с 1998 по 2005 год) сосредоточен на диагностике по кодам неисправностей и на электрических схемах машины — это скорее справочник для тех, кто уже добрался до электроники и проводки, а не общее описание конструкции.

Открывается том расшифровкой системы кодов MID, PID, PPID, SID, PSID и FMI с таблицей блоков управления — EECU, TECU, GECU, RECU, VECU, ECAS — и указанием, какие MID относятся к двигателю, трансмиссии и другим узлам грузовика.

Как книга помогает искать неисправность по кодам

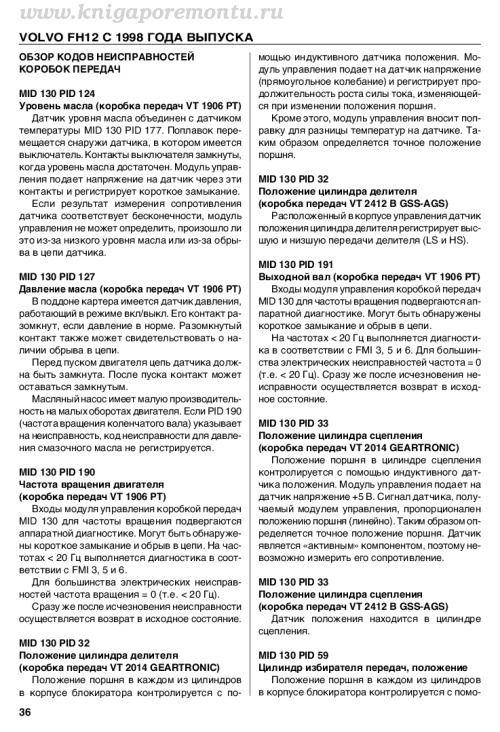

Отдельные страницы разбирают конкретные группы кодов. Для форсунок и пускателя топливного насоса приведены таблицы по MID 128, SID 1-6 и SID 23 с описанием характера неисправности для каждого FMI. Для коробок передач том даёт подробный разбор кодов MID 130 и PID 124, 127, 190, 32, 33, 59 и других — с привязкой к датчикам уровня и давления масла, положению цилиндров делителя и сцепления для моделей коробок VT 1906 PT, VT 2014 GEARTRONIC и VT 2412 B GSS-AGS.

Отдельный раздел разбирает коды тормозной системы EBS: MID 136, PSID 1, 105, 119, 121-139 и другие, с описанием диагностики модуляторов, каналов связи по протоколам ISO 11992 и SAE J1939, а также работы функции TCS.

Симптоматический поиск неисправностей

Помимо кодовой диагностики, в томе есть текстовые разделы для тех случаев, когда бортовой компьютер не даёт однозначного кода. Это симптоматический поиск неисправностей двигателя (в том числе по чёрному дыму из выхлопной трубы) с порядком считывания кодов и визуальной проверки, а также таблицы «неисправность/устранение» по сцеплению — для заедания педали, самого сцепления и сервомеханизма. Отдельная страница разбирает признаки разряда, перезаряда, сульфатации и короткого замыкания аккумуляторной батареи.

Электрические схемы и справочные таблицы

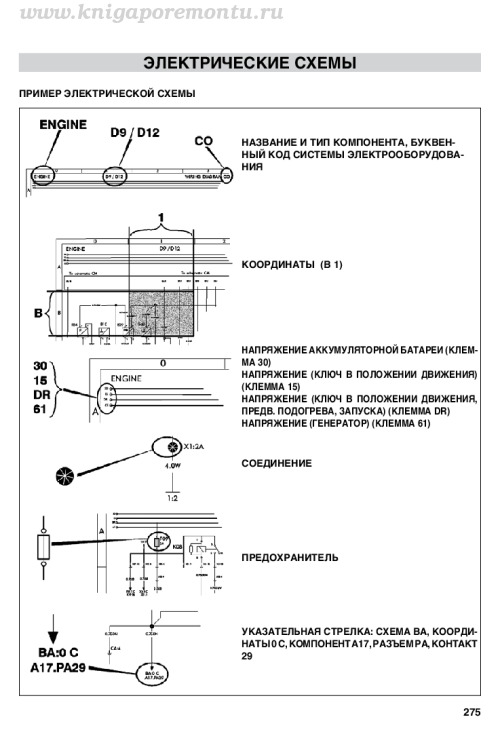

Значительная часть тома занята электросхемами: показан пример типовой схемы с расшифровкой условных обозначений — буквенные коды систем, колонки поиска, клеммы 30/15/61, реле, разъёмы, соединения с массой. Приведены конкретные схемы AC (блок управления автомобиля ECU) и ER (внутреннее освещение, будильник и таймер), а также схема жгута проводки верхней части кабины L1H1/L2H1 с нумерацией разъёмов.

В справочной части — перечень буквенных кодов систем электрооборудования (AA, AC, BA, CM, DB, EE, FA, GA и другие), список разъёмов с указанием их положения на схемах (KH, KJ, KK, KY, LX, LY) и список компонентов с номерами и расшифровкой: электромагнитные клапаны, моторы стеклоочистителя, стартер, генератор, клапаны ABS.

Структура тома

• Расшифровка системы кодов неисправностей и таблица блоков управления
• Коды форсунок и пускателя топливного насоса
• Коды коробок передач (VT 1906 PT, VT 2014 GEARTRONIC, VT 2412 B GSS-AGS)
• Коды тормозной системы EBS
• Симптоматический поиск неисправностей двигателя
• Таблицы неисправностей сцепления
• Диагностика аккумуляторной батареи
• Электрические схемы (AC, ER и другие)
• Схема жгута проводки верхней части кабины L1H1/L2H1
• Справочные таблицы буквенных кодов, разъёмов и компонентов

Для работы с электрикой и электроникой Volvo FH и FH16 этот том удобно держать под рукой отдельно от остальных частей серии — именно здесь собраны коды, схемы и таблицы, без которых поиск неисправности в проводке или блоках управления превращается в угадывание.
