Руководство по ремонту Volvo FH с 2012 г. (Том 2): подвеска, тормоза, электрика

Второй том руководства по Volvo FH выпуска с 2012 года (с учётом обновления 2016 года) издательства «Монолит» охватывает ходовую часть, тормоза, кабину и электрооборудование тягача — тем узлам, разбор которых требует отдельного, максимально подробного тома с иллюстрациями и электросхемами. Книгу можно скачать в PDF или заказать в печатном виде — оба варианта полезны и для владельца, который обслуживает машину сам, и для мастера сервисного центра.

Как устроена подвеска и тормозная система Volvo FH

Глава «Подвеска» разбирает конструкцию передней независимой подвески со сдвоенными поперечными рычагами (FSI-DWIS) — в томе приведена схема с нумерацией всех компонентов: подрамника, рычагов, поворотного кулака и стабилизатора. Отдельно показана подвеска кабины, как механическая, так и пневматическая, с клапанами регулировки уровня пола. Глава «Тормоза» содержит таблицы вариантов тормозной системы — BSYS-CON, BSYS-EBS, а также конфигураций ABS и ESP-BAS от 1 до 5.

Рулевое управление и кабина

В разделе по рулевому управлению книга описывает механизм с гидроусилителем и устройство регулировки положения рулевой колонки (STGW-ADJ). Глава «Кабина и обвесы» дополняет этот блок описанием конструктивных элементов кузова, а отдельная глава по отопителям и кондиционеру закрывает тему климатической системы тягача.

Электрооборудование: от CAN-шины до цвета проводов

Наиболее объёмная часть тома — глава «Электрооборудование и электросхемы». В ней объясняется архитектура CAN-сетей на протоколах SAE J1939 и SAE J2284, приводится пошаговый пример ремонта разъёмов и извлечения клемм из корпуса с иллюстрациями каждого шага. Отдельно даны обозначения цветов проводов (BK, BN, BU, GN и другие), легенда условных обозначений на схемах — выключатели, реле, предохранители, места сращивания проводов — и фрагмент реальной электросхемы «Подача питания / Система пуска» с расшифровкой компонентов вроде FRC, BBOX-EF, G01A и K48. Глава также содержит список аббревиатур, используемых на схемах (ABS, EBS, EPB, SCR, TECU и другие).

Технические жидкости и материалы

Завершает том глава «Технические жидкости» с таблицами каталожных номеров Volvo для масел, смазок, герметиков и охлаждающих жидкостей — с указанием температурных диапазонов и состава. Отдельно приведены смазка для дисковых тормозов, смазка для шлицевых соединений и паста для болтовых соединений.

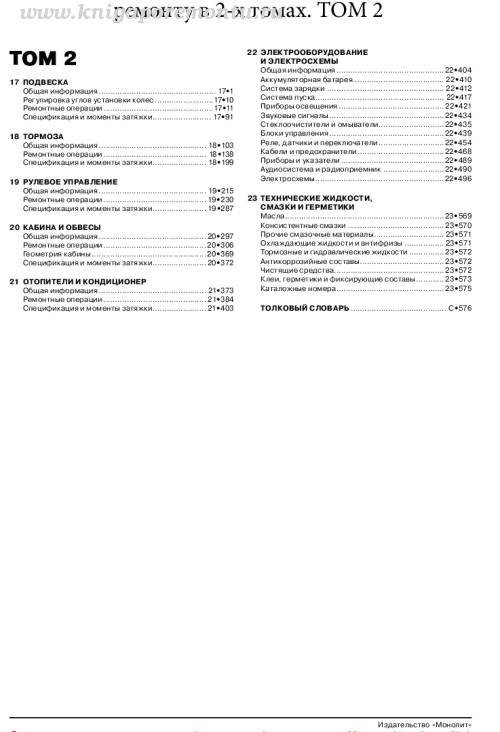

Содержание второго тома

• Подвеска
• Тормоза
• Рулевое управление
• Кабина и обвесы
• Отопители и кондиционер
• Электрооборудование и электросхемы
• Технические жидкости

Этот том логично рассматривать вместе с первым, посвящённым двигателю и трансмиссии — вместе они охватывают Volvo FH практически по всем системам, от механики до электросхем.
