Руководство по ремонту и эксплуатации Volvo FH12 1993–2013 г.

Volvo FH12 — тягач, рассчитанный на дальние рейсы и интенсивную эксплуатацию, поэтому владельцу важно понимать устройство машины настолько, чтобы устранять часть неполадок своими силами, не дожидаясь визита на сервис. В книге подробно разобраны узлы и системы конкретно этой модели с чертежами, таблицами допусков и параметрами, взятыми из заводской документации.

Во вводной части книга объясняет систему обозначений грузовиков Volvo — FL6, FL7, FL10, FL12, FH12, FH16, NL10, NL12 — и показывает, чем эти модели отличаются друг от друга по массе, мощности и назначению, что помогает точно соотнести содержание руководства именно с FH12. Отдельно описана панель приборов кабины: вольтметр, манометр давления турбонаддува, датчик температуры охлаждающей жидкости — со схемами шкал и общей раскладкой органов управления на рабочем месте водителя.

Что рассказано про двигатели D12A340, D12A380 и D12A420

Раздел «Двигатели» приводит таблицу технических характеристик всех трёх версий силового агрегата — мощность, крутящий момент, степень сжатия, рабочий объём цилиндров, — а также размерные допуски блока цилиндров, гильз и коленчатого вала, нужные при переборке мотора. Здесь же дана таблица диагностических кодов неисправностей, включая сигналы с датчика педали акселератора, датчика скорости и блока управления двигателем.

Трансмиссия, подвеска и тормоза

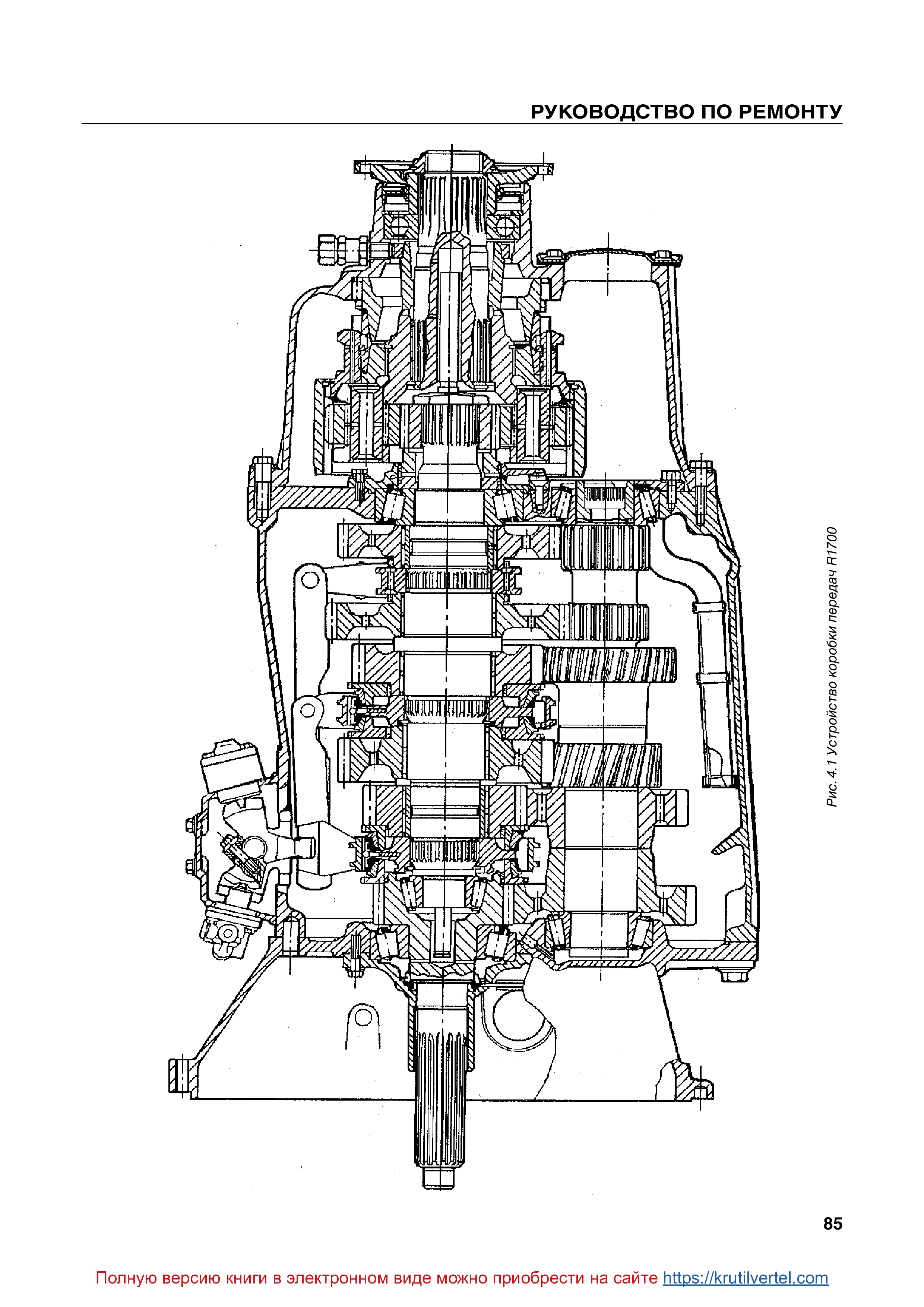

Устройство коробки передач R1700 показано в разрезе на чертеже, что облегчает понимание расположения валов и шестерён. Для передней подвески и ступиц колёс книга даёт детализированные схемы шкворня FAL 7,1 и таблицу углов установки колёс. Тормозная система разобрана по механизмам Girling и компрессорам KNORR с их техническими параметрами, а пневматическая подвеска шасси 4х2 показана отдельной схемой с перечнем клапанов.

Электрооборудование и каталог запчастей

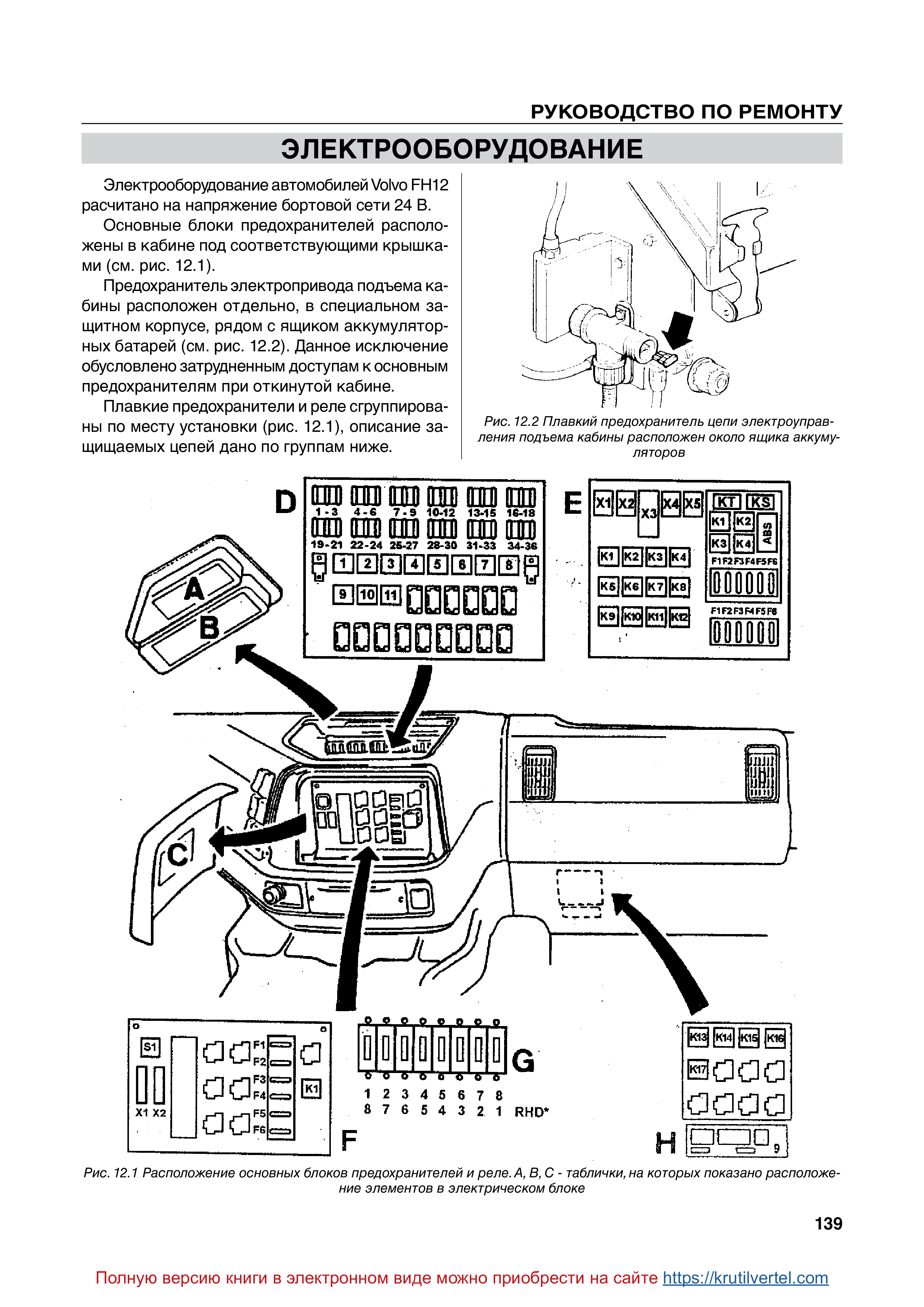

В книге указано расположение блоков предохранителей и реле в кабине, что удобно при поиске неисправности в электрике без демонтажа облицовки. Есть и фрагмент каталога деталей — на примере системы электроподогрева двигателя показана нумерованная схема с таблицей запчастей: кронштейны, крепёжные болты, розетка кабеля подключения.

Содержание руководства

• Введение и система обозначений моделей Volvo
• Инструкция по эксплуатации и панель приборов
• Двигатели D12A340, D12A380, D12A420
• Коробка передач R1700
• Передняя подвеска, ступицы колёс
• Тормозная система
• Пневматическая подвеска
• Электрооборудование
• Диагностические коды неисправностей двигателя
• Каталог деталей

Такой набор глав делает книгу опорным справочником для тех, кто держит FH12 в рейсе годами и хочет разбираться в машине глубже, чем позволяет короткая инструкция из бортового ящика.
