Руководство по ремонту и эксплуатации Skoda Karoq с 2017 г., бензин

Модель авто:
Год выпуска:
2017 - 2026 гг.
Тип двигателя:
бензин
Формат книги:
PDF, DJVU, MOBI
Размер книги:
154.00МБ
Отзывы:

Skoda Karoq выпускается с 2017 года и комплектуется бензиновыми двигателями 1.4 TSI (код CZDA) и 1.6 MPI (код CWVA) — именно эти два мотора разбирает руководство издательства «Монолит», предлагая владельцу полный набор данных для самостоятельного обслуживания и ремонта: от еженедельных проверок до расшифровки электросхем.

Книга построена как практическое пособие с большим количеством разнесённых схем и фотографий. Например, отдельный раздел показывает, как определить неисправность двигателя по состоянию свечей зажигания — с фотографией и описанием восемью типов нагара, от нормального до следов масла и разрушенного электрода. Есть и схема автомобиля с пронумерованными точками — амортизаторные стойки, педальный узел, редуктор задней передачи — которая помогает локализовать посторонние шумы.

Что говорит книга по ремню привода навесного оборудования и системе управления двигателем

Главы 6A и 6B содержат разнесённые 3D-схемы ремня привода навесного оборудования со шкивом коленвала, генератором, натяжителем и компрессором кондиционера — с указанием моментов затяжки крепежа в Н·м. Глава 7 раскрывает устройство моторного отсека двигателя 1,4 л: на схеме пронумерованы лямбда-зонды, катушки зажигания, регуляторы фаз ГРМ и датчики системы управления.

Масляная система, охлаждение и впуск двигателя 1,4 л

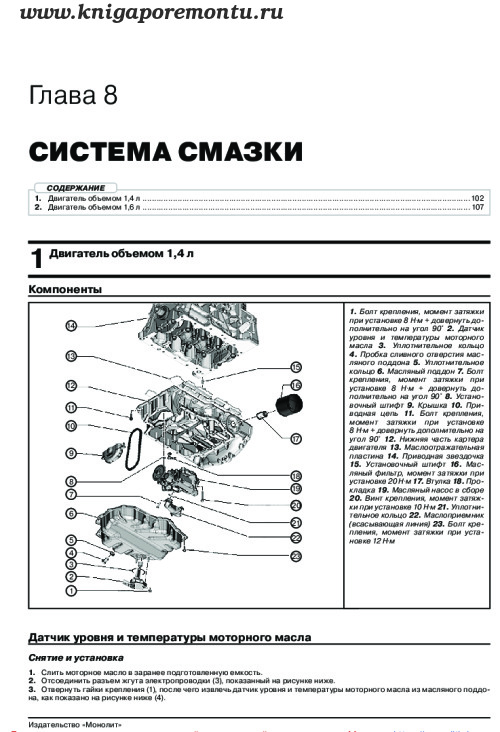

Глава 8 показывает компоненты масляной системы — масляный поддон, насос, фильтр — и приводит краткую инструкцию по снятию датчика уровня масла. Глава 9 описывает пошаговую замену охлаждающей жидкости с применением специального оборудования VAS6208, VAS6096 и VAG1274/8. В главе 10 разобрано снятие корпуса воздушного фильтра и впускного коллектора, с предупреждением о давлении в топливной системе перед началом работ.

Сцепление, трансмиссия и приводные валы

Глава 11A по сцеплению даёт схемы проверки нажимного диска и пружин, а также порядок снятия и установки узла со спецпроверками. Глава 11B посвящена обслуживанию механической трансмиссии — здесь описана проверка уровня трансмиссионного масла с указанием момента затяжки пробки, а глава 11C — обслуживанию АКПП с процедурой проверки и долива масла через переходник. Глава 12 приводит разнесённые схемы передних приводных валов двух типов, VL100 и VL107, включая ШРУСы, пыльники и хомуты.

Завершает книгу глава 20 с электросхемами: в неё входит, например, цепь реле электромоторов очистителей стекла и держателя предохранителей с расшифровкой обозначений J367, J368, J369, SB18, SB19 и цветовой маркировкой проводов.

Разделы книги по ремонту

  • Замена предохранителей
  • Базовый комплект необходимых инструментов
  • Двигатели объемом 1,4 л
  • Двигатель объемом 1,6 л
  • Система охлаждения
  • Механическая трансмиссия
  • Главная передача
  • Ходовая часть
  • Кузов
  • Двери
  • Техническое обслуживание
  • Электрооборудование и электросистемы автомобиля
  • Описание
  • Электросхемы
  • Толковый словарь

Такой состав глав охватывает практически весь автомобиль целиком — от простой замены предохранителя до разбора приводного вала.

Эксплуатация Skoda Karoq
