Книга по эксплуатации и ремонту Skoda Octavia A5 / Combi 2 / Scout с 2004 г.

Это издание охватывает автомобили Skoda Octavia A5, универсал Combi 2 и внедорожную версию Scout начиная с 2004 года выпуска. В книге собраны сведения по устройству, обслуживанию и ремонту бензиновых моторов (в том числе 1,6-литровых версий с кодами BLF и BGU на системах впрыска Motronic MED 9.5.10 и Simos 7.1), а также по трансмиссии, подвеске, тормозам и электрооборудованию — с таблицами параметров и монтажными схемами, которые нужны при разборке и сборке узлов.

Что издание объясняет по мотору и системам питания

Отдельные главы разбирают устройство бензинового двигателя 1,6 л, включая систему смазки и модуль уравновешивающих валов с масляным насосом, впускной и выпускной тракты, а также систему распределённого впрыска топлива для моторов 1,6 л (75 кВт) и 1,4 л (55 кВт). В книге приведены таблицы с рабочим объёмом, мощностью, крутящим моментом и степенью сжатия для разных модификаций двигателя — это удобно при подборе запчастей или проверке соответствия параметров.

Коробка передач, приводные валы и ходовая часть

Механической шестиступенчатой коробке передач 02S посвящено сразу несколько разделов книги, где рассматриваются как общее устройство, так и отдельные узлы механизма. Помимо этого в издании даны передаточные числа для коробок 0AF и 02S, объём и марка трансмиссионного масла, диаметр диска сцепления, а также параметры приводных валов с шарнирами равных угловых скоростей (VL90, VL100, VL107, AAR2600i, AAR3300i). Для ходовой части приводятся углы схождения и развала колёс и ход подвески в зависимости от комплектации кузова.

Электрика, тормоза и кузовные элементы

В книге можно найти схему цепи аккумуляторной батареи и E-блока с расшифровкой цвета проводов, номерами предохранителей и обозначением разъёмов — такая информация особенно полезна при поиске неисправности в бортовой сети. Тормозная система описана через диаметры суппортов и толщину дисков и колодок для разных версий двигателя, а в разделах по кузову показаны защитные кожухи двигателя и днища, рулевая колонка и система отопления с воздухораспределителями.

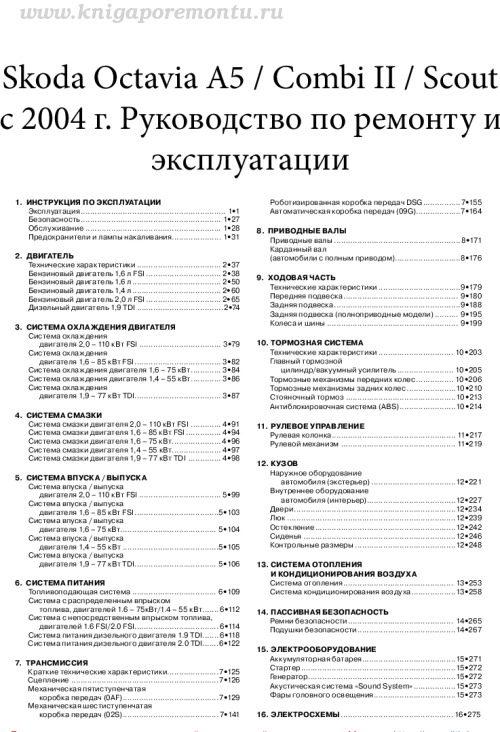

Оглавление книги по ремонту

1. Эксплуатация (часть 2)
2. Эксплуатация (часть 5)
3. Бензиновый двигатель 1,6 л (часть 1)
4. Система смазки двигателя 1,6 – 75 кВт
5. Система впуска / выпуска двигателя 1,6 – 75 кВт
6. Система с распределенным впрыском топлива, двигателей 1.6 – 75кВт/1.4 – 55 кВт
7. Трансмиссия
8. Механическая шестиступенчатая коробка передач (02S) (часть 1)
9. Механическая шестиступенчатая коробка передач (02S) (часть 3)
10. Контрольные размеры

Все главы даны с оригинальными сборочными схемами и подрисуночными подписями, поэтому книгу можно использовать и как справочник по конкретному узлу, и как последовательное руководство при полном ремонте автомобиля.
