Руководство по эксплуатации и ремонту Fiat Ducato, Peugeot Boxer, Citroen Jumper с 2006 г. (X250)

Три родственных фургона — Fiat Ducato, Peugeot Boxer и Citroen Jumper, построенные на общей заводской платформе X250 с 2006 года — обслуживаются по единой технической документации, и именно такую документацию собрало в одном издании «Монолит». Книга объединяет 20 глав, охватывающих весь спектр вопросов от действий в чрезвычайной ситуации на дороге до чтения электросхем, и подходит владельцам любой из трёх версий модели независимо от того, под каким шильдиком куплен конкретный фургон.

Что рассказано о двигателях и топливной системе

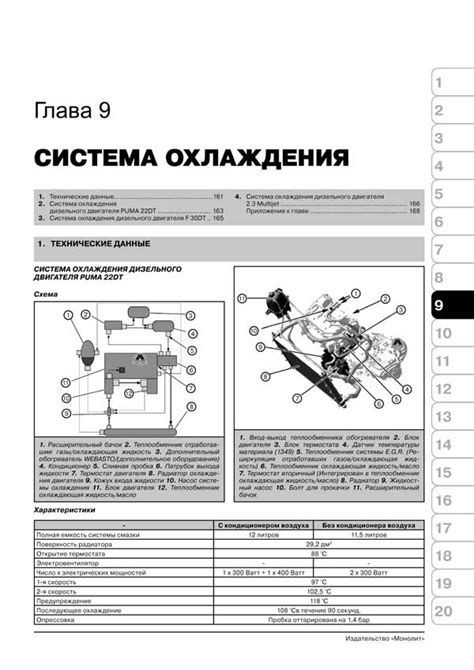

В книге приведены таблицы характеристик для дизельных двигателей PUMA 22DT, F30DT и 2.3 Multijet объёмом 2198, 2297 и 2998 см³ — мощность, крутящий момент, степень сжатия, объём и давление масла, температуры срабатывания термостата. Отдельно разобрана диагностика и очистка топливных форсунок: в этом разделе дана детальная схема форсунки с 14 обозначенными деталями (впускная камера, корпус, гайка распылителя, игла, пружина, дренажная система) и описан порядок разборки с учётом требований к чистоте деталей. Приведены также схемы топливной рампы и системы охлаждения с пронумерованными компонентами.

Почему в фургоне появляются посторонние шумы

Для поиска источников шума и неисправностей в кузове в книге дана иллюстрация с пронумерованными точками — амортизаторные стойки, педальный узел и другие узлы — со ссылкой на отдельную таблицу, где эти точки расшифрованы.

Что нужно знать о трансмиссии и ходовой части

Глава о трансмиссии содержит схему механической коробки передач MLGU5/6 с перечнем деталей — первичный и вторичный валы, синхронизаторы, сателлиты, дифференциал — и таблицами передаточных чисел. В разделах о приводных валах и ходовой части даны схемы снятия и установки приводного вала передней оси, а также параметры геометрии передней и задней подвески: углы схождения, развала и наклона поворотного кулака.

Полный перечень глав руководства

• Действия в чрезвычайных ситуациях
• Ежедневные проверки
• Инструкция по эксплуатации
• Двигатель
• Система питания
• Система смазки
• Система охлаждения
• Система впуска и выпуска
• Трансмиссия
• Приводные валы
• Ходовая часть
• Тормозная система
• Рулевое управление
• Кузов
• Отопление, вентиляция и кондиционирование
• Пассивная безопасность
• Электрооборудование
• Электрические схемы
• Коды неисправностей
• Толковый словарь терминов

Раздел электросхем дополнен легендой цветов проводов и примерами схем систем вентиляции, отопления и кондиционирования, а также цепи габаритных фонарей. Во введении собраны технические характеристики модификаций: типы кузова фургон, минивэн и шасси, механические коробки передач, ёмкость топливного бака 125 л и особенности конструкции серии X250 в целом.

Такой объём материала делает книгу рабочим инструментом и для владельца, который сам берётся за плановое обслуживание, и для мастера в сервисе, которому нужны точные таблицы и схемы по конкретному двигателю или узлу трёх близнецов — Ducato, Boxer и Jumper.
