Руководство по ремонту Fiat Scudo, Peugeot Expert, Citroen Jumpy с 2007 г.

Три родственные модели — Fiat Scudo, Peugeot Expert и Citroen Jumpy выпуска с 2007 года — собраны на одной технической платформе, поэтому и ремонтная документация на них общая. Издательство «Монолит» выпустило руководство, которое разбирает устройство этих микроавтобусов по узлам и системам, начиная от первой помощи на дороге и заканчивая полными электрическими схемами кузова.

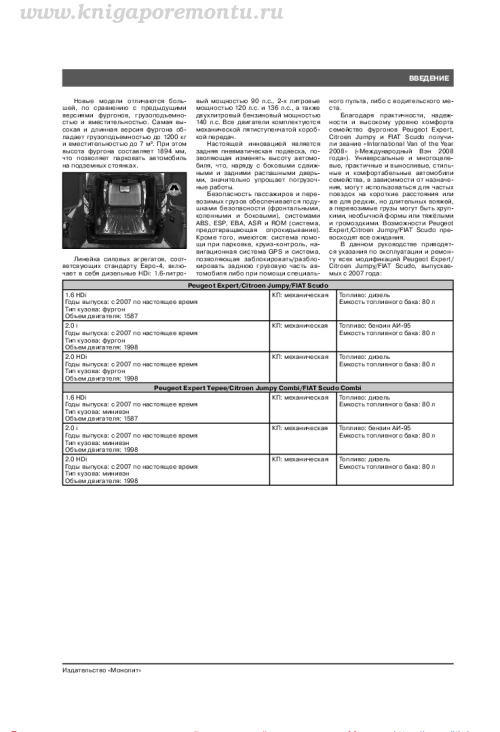

Во введении книга приводит историю моделей и таблицу модификаций с указанием объёма двигателя, типа кузова, коробки передач и вида топлива — благодаря этому легко сориентироваться, какая версия автомобиля (1.6 HDi, 2.0 i или 2.0 HDi) описывается в конкретном разделе.

Как книга помогает найти неисправность

Отдельная глава посвящена диагностике по внешнему виду свечей зажигания — приведены фотографии восьми характерных состояний электрода и нагара с пояснениями, о чём они говорят. Ещё один раздел содержит схему поиска шумов и неисправностей кузова с пронумерованными точками — удобный инструмент, когда источник стука или скрипа не очевиден.

Что рассказано о двигателе и его системах

Техническая часть содержит таблицы параметров бензиновых двигателей — объём, диаметр поршня, степень сжатия, а также спецификации коленчатого вала с ремонтными размерами. Система охлаждения показана в виде схемы с нумерацией расширительного бачка, водяного насоса, радиатора и вентиляторов, дополненной таблицей температур срабатывания термостата и вентилятора вместе с ёмкостью системы. Для дизельных версий 1.6 и 2.0 л книга даёт пошаговую методику проверки давления в топливопроводах с таблицами нормативных значений разрежения.

Разузловки и схемы для гаражного ремонта

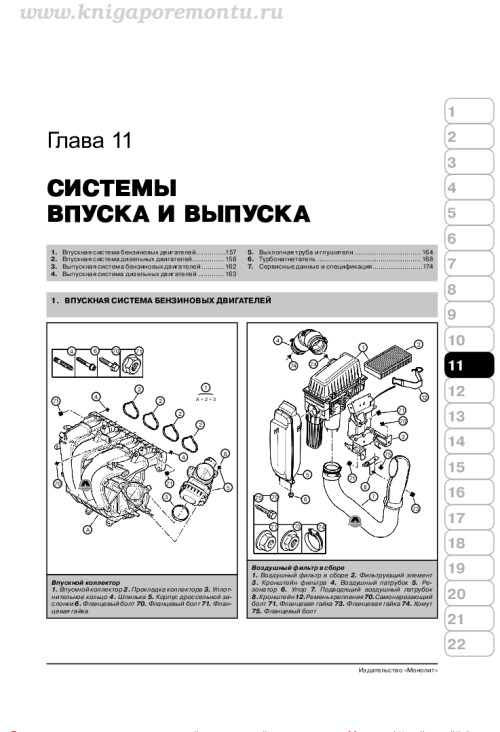

В книге есть иллюстрированные разузловки системы смазки, впускной системы, генератора и сцепления с перечнем пронумерованных деталей — по таким схемам проще заказывать запчасти и собирать узел в правильном порядке. В конце приведён пример электрической схемы разъёма для прицепа и блока трансформации кузова (BTC).

Полный перечень глав руководства

• Действия в чрезвычайных ситуациях (замена колеса, запуск от донора, буксировка)
• Диагностика неисправностей
• Техническая часть двигателя
• Система охлаждения
• Система смазки
• Система питания
• Система впуска-выпуска
• Электрооборудование
• Сцепление
• Коробка передач
• Подвеска
• Тормозная система
• Рулевое управление
• Кузов
• Пассивная безопасность
• Кондиционирование
• Электросхемы

Руководство существует в бумажном виде и как электронная версия — цифровую копию можно скачать сразу после оформления заказа, не дожидаясь доставки.
