Fiat Ducato с 1994 г.: руководство по ремонту, диагностике и электросхемы

Fiat Ducato выпускается с 1994 года, а с 2008 года часть автомобилей собирается на российских предприятиях. На модель устанавливались бензиновый двигатель объёмом 2.0 л, а также дизельные моторы 1.9, 2.0, 2.3, 2.5 и 2.8 л мощностью от 81 до 139 л.с. Этот же Ducato выпускался под марками Citroen Jumper и Peugeot Boxer, поэтому руководство пригодится и владельцам этих машин.

Основная ценность издания — собранные в одном месте электросхемы всех систем автомобиля. Книга объясняет, как читать электрические схемы, показывает соединения конкретных узлов и устройств, а также помогает разобраться в проводке отдельных модификаций кузова (Chassis CAB, Minibus, VAN, Panorama, Combi), для которых схемы освещения и сигнализации могут отличаться.

Что можно найти в электросхемах бортовой сети Ducato

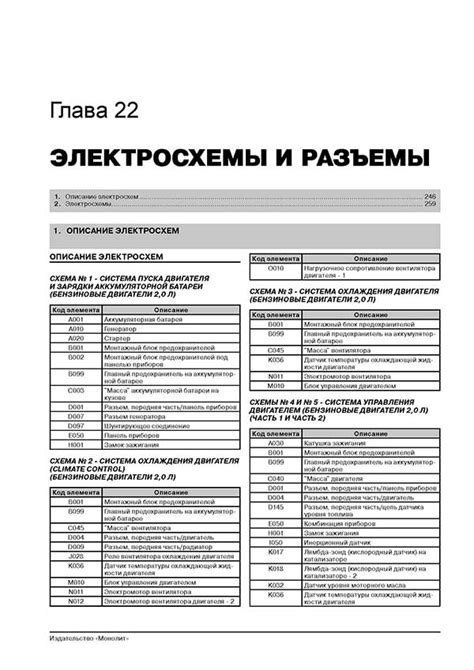

Отдельный раздел книги раскрывает работу системы управления дизельными двигателями объёмом 2,0 л — эта информация полезна при поиске неисправностей в цепях впрыска и управления мотором. Дальше идут схемы бортовой сети целиком: габаритные огни и фонари, освещение номерного знака в разных вариантах кузова, дальний свет фар, указатели поворотов и аварийная сигнализация, стоп-сигналы, фонари заднего хода и противотуманные фары — причём для фургонов (Chassis CAB) и пассажирских версий (Minibus, VAN, Panorama, Combi) схемы приводятся отдельно, что заметно упрощает диагностику именно вашей модификации.

Комфорт, отопление и безопасность в схемах

Помимо силовых и световых цепей, руководство охватывает круиз-контроль, омыватель и очиститель ветрового стекла, электрорегулировку наружных зеркал заднего вида, гнездо прикуривателя и дополнительные электрические розетки. Для дизельных версий отдельно расписан автономный предпусковой подогреватель. Также в книге даны схемы отопителя салона и подушек безопасности.

Содержание руководства по эксплуатации

1. Ознакомиться и купить полную книгу по ремонту автомобиля Fiat Ducato / Citroen Jumper / Peugeot Boxer с 1994 года (российская сборка с 2008 года) (включая электросхемы) можно по ссылке
2. Содержание
3. Система управления двигателем (дизельные двигатели 2,0 л)
4. Круиз-контроль
5. Бортовая сеть
6. Габаритные огни / фонари
7. Освещение номерного знака (Chassis CAB)
8. Габаритные огни / фонари освещения номерного знака (Minibus, VAN, Panorama, Combi)
9. Дальний свет фар
10. Указатели поворотов / аварийная сигнализация фонари заднего хода (Chassis CAB)
11. Стоп-сигналы (Minibus, VAN, Panorama, Combi)
12. Фонари заднего хода (Minibus, VAN, Panorama, Combi)
13. Противотуманные фары (Minibus, VAN, Panorama, Combi)
14. Омыватель / очиститель ветрового стекла
15. Регулировка наружных зеркал заднего вида
16. Гнездо прикуривателя / электрическая розетка
17. Дополнительные электрические розетки
18. Автономный предпусковой подогреватель (дизельные двигатели)
19. Отопитель
20. Подушки безопасности

Такой набор схем удобен именно тогда, когда неисправность не находится по общей логике, а нужно точно знать, куда идёт каждый провод конкретной модификации Ducato — от грузового шасси до пассажирского минивэна.
