Руководство по эксплуатации Toyota RAV4 с 2013 г. (обновления 2015 и 2017 гг.)

Четвёртое поколение Toyota RAV4, выпускавшееся с 2013 года и обновлявшееся в 2015 и 2017 годах, оснащалось разными моторами — от бензиновых 3ZR-FAE и 2AR-FE до дизельных 2AD-FTV и 2AD-FHV, а книга издательства «Монолит» описывает обслуживание и ремонт каждой из этих модификаций отдельно, с указанием мощности, объёма и расхода топлива по каждому двигателю.

Издание построено по классической для таких мануалов схеме: сначала действия водителя в дороге и повседневный уход, затем последовательный разбор узлов автомобиля от двигателя до кузова и электрики. Отдельного внимания заслуживает раздел с определением неисправностей по внешнему виду свечей зажигания — в книге показаны восемь характерных состояний электродов с фотографиями.

Что даёт эта книга владельцу RAV4

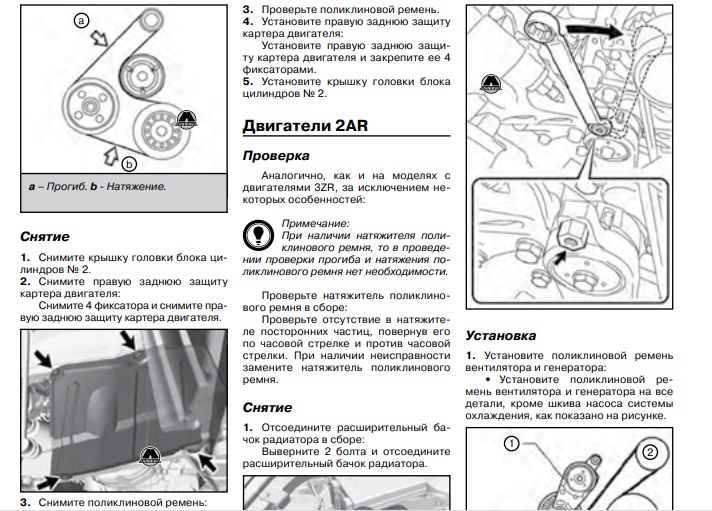

Помимо теории, руководство содержит пошаговые процедуры с конкретными цифрами и инструментами: проверку угла опережения зажигания при помощи диагностического прибора GTS и стробоскопа, порядок проверки давления масла с фотографиями манометров отдельно для моторов 3ZR, 2AR и 2AD, сброс давления в топливной системе бензинового двигателя и удаление воздуха из топливной магистрали дизеля. Есть и узкоспециальные операции — например, прокачка гидропривода сцепления с указанием моментов затяжки, а также замена масла в механической коробке EB61F/EB63F с точным объёмом заливки 2,3–2,4 литра.

Как определить источник постороннего шума

В книге приведена схема кроссовера с пронумерованными узлами — амортизаторными стойками, педальным узлом, редуктором задней передачи — которая помогает локализовать место возникновения шума или стука при движении, не разбирая машину целиком наугад.

Полное содержание руководства

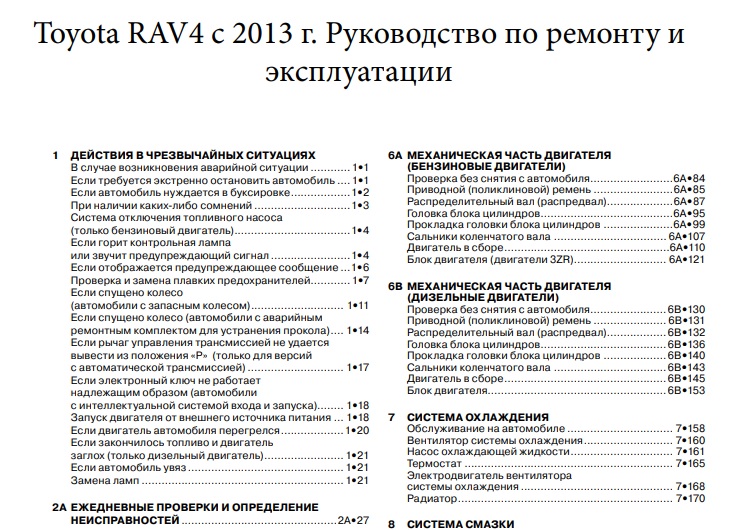

• Действия в чрезвычайных ситуациях
• Ежедневные проверки
• Инструкция по эксплуатации
• Механическая часть бензиновых двигателей
• Механическая часть дизельных двигателей
• Система охлаждения
• Система смазки
• Система питания
• Система впуска и выпуска
• Электрооборудование двигателя
• Сцепление
• Механическая трансмиссия
• Автоматическая трансмиссия
• Бесступенчатая трансмиссия
• Раздаточная коробка
• Приводные валы
• Ходовая часть
• Тормозная система
• Рулевое управление
• Кузов
• Система пассивной безопасности
• Кондиционирование и электрооборудование автомобиля
• Толковый словарь терминов

В конце книги приведены электрические схемы, включая схему системы освещения и задних фонарей с таблицей условных обозначений цветов проводов. Материал подан в формате PDF, поэтому текст, фотографии свечей и электросхемы одинаково удобно смотреть и на компьютере, и на телефоне в гараже, а тем, кто предпочитает бумагу, доступен заказ печатного издания.
