Инструкция по эксплуатации и ремонту Toyota RAV4 с 2008 г.

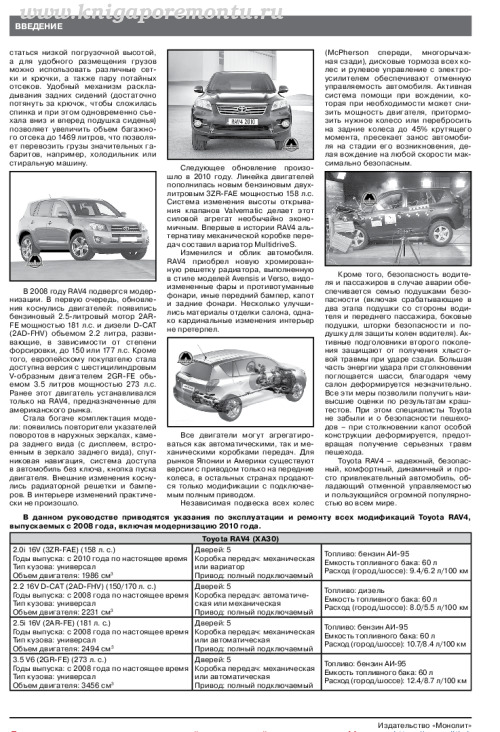

Toyota RAV4 выпускалась в нескольких поколениях начиная с 2008 года и комплектовалась разными силовыми агрегатами — от бензинового 2.0i 3ZR-FAE и 2.5i 2AR-FE до мощного 3.5 V6 2GR-FE, а также дизельного 2.2 D-CAT 2AD-FHV. Каждая из этих модификаций имеет свои особенности обслуживания, и данное руководство собирает все нужные владельцу сведения в одной книге — от истории моделей и технических характеристик до пошаговых процедур проверки узлов.

Раздел определения неисправностей по состоянию свечей зажигания разбирает восемь типов нагара и то, о чём каждый из них говорит владельцу. Рядом приведена схема автомобиля с пронумерованными зонами, по которой удобно искать источник посторонних шумов и стуков в кузове или подвеске.

Что можно найти по диагностике и ремонту двигателя

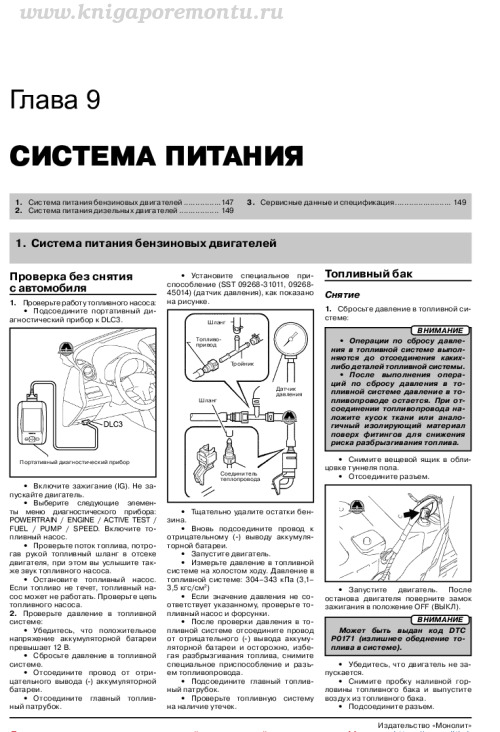

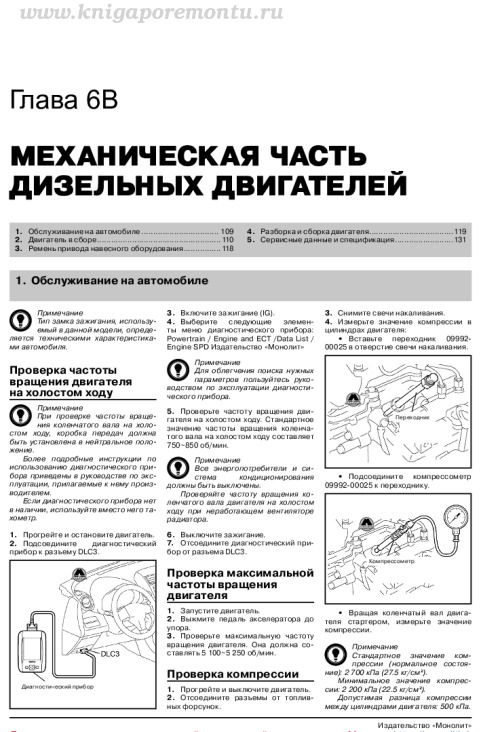

Для бензиновых и дизельных моторов книга описывает проверку угла опережения зажигания через разъём DLC3 и стробоскоп на красном проводе, а также порядок снятия электронного блока управления и проверки клапана фазовращателей. Отдельно даны таблицы для проверки турбокомпрессора дизельных 2AD-FHV и 2AD-FTV с номинальными значениями давления и зазоров, а также параметры топливного насоса с диапазоном давления 304–343 кПа. Не обойдены и базовые вещи — проверка уровня и давления масла с таблицей вязкости SAE, работа системы охлаждения и вентиляторов радиатора, состояние аккумулятора и генератора.

Содержание руководства по эксплуатации

1. Если не переключается рычаг селектора автоматической коробки передач
2. Замена ламп
3. Ежедневные проверки и определение неисправностей
4. Поездка на СТО
5. Базовый комплект необходимых инструментов
6. Система охлаждения
7. Элементы системы управления бензиновых двигателей
8. Рабочий цилиндр сцепления
9. Механизм сцепления
10. Механическая коробка передач EA64F
11. Сервисные данные и спецификация
12. Ступица переднего колеса
13. Тормозная система
14. Рулевая колонка
15. Система рулевого управления с электроусилителем
16. Кузов
17. Пассивная безопасность
18. Электросхемы

В конце книги приведён фрагмент схемы распределения питания с расшифровкой цветов проводов и условных сокращений — ДВС, ABS, генератор и другие.
