Книга по ремонту и обслуживанию Toyota RAV4 (XA50) с 2018 г.

Книга издательства «Монолит» посвящена Toyota RAV4 пятого поколения (XA50), выпускаемой с 2018 года, и охватывает обе бензиновые модификации — 2,0 л (M20A-FKS, 149 л.с.) и 2,5 л (A25A-FKS, 199 л.с.). Во введении собраны технические характеристики каждой версии: объём двигателя, тип коробки передач, ёмкость топливного бака и расход топлива, так что владелец сразу может сверить параметры своей машины с заводскими данными.

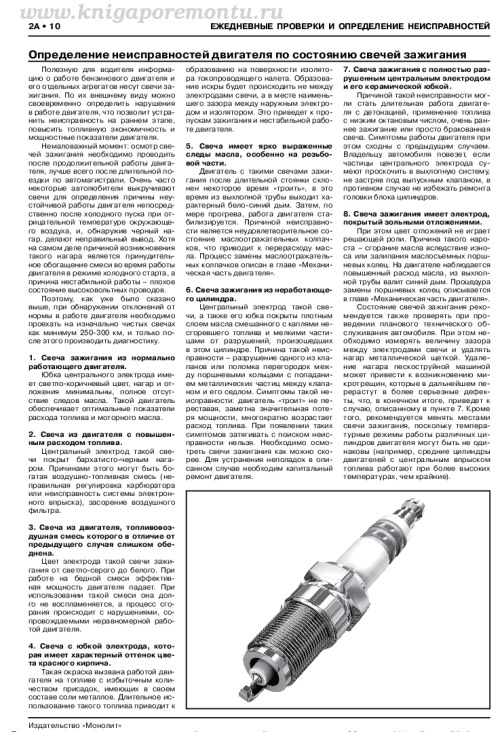

Отдельного внимания заслуживает раздел «Определение неисправностей двигателя по состоянию свечей зажигания» — в нём разобраны восемь характерных состояний свечи (от нормальной работы до следов масла и разрушения электрода) с цветной фотографией свечи в разрезе, что помогает быстро сориентироваться при самостоятельной диагностике.

Что рассказано про двигатель и трансмиссию

Главы «Механическая часть двигателя 2,5 л» и «2,0 л» содержат технические данные по фазам газораспределения, давлению сжатия, зазорам в подшипниках распредвала и диаметру шеек. Показан также пошаговый пример снятия и установки воздушного фильтра и впускного коллектора на двигателе 2,5 л. Главы «Механическая» и «Автоматическая трансмиссия» дают параметры соленоидных клапанов АКП, переключателя P/N и объём трансмиссионного масла.

Охлаждение, смазка и сцепление

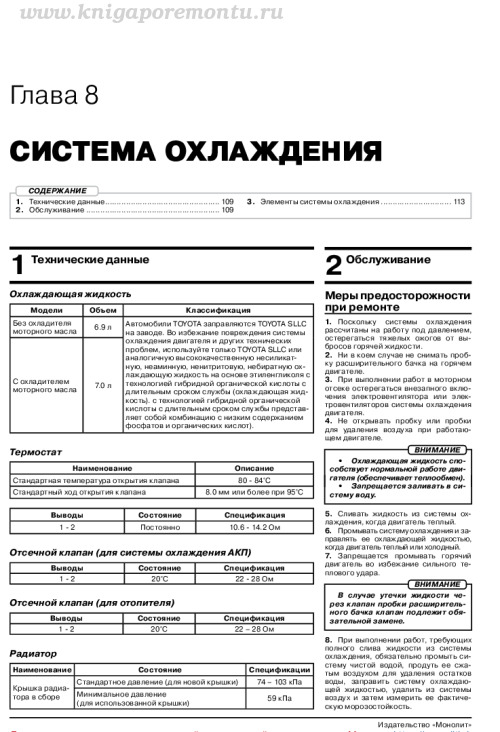

В главе «Система охлаждения» указаны объём и марка охлаждающей жидкости TOYOTA SLLC, параметры термостата и давление крышки радиатора. Глава «Система смазки» раскрывает давление и расположение датчиков моторного масла, а также параметры масляного насоса. Отдельно разобрана муфта сцепления: высота и ход педали, параметры муфты и датчика хода педали.

Электросхемы и другие разделы книги

Книга включает фрагменты электросхемы АБС с условными обозначениями цветов проводов и расположением компонентов — датчиков частоты вращения колёс, ЭБУ системы контроля заноса и актуатора тормозной системы. Полный перечень глав руководства выглядит так:

1. Действия в чрезвычайных ситуациях (замена предохранителей, замена колеса, запуск от внешнего источника)
2. Эксплуатация и обслуживание автомобиля
3. Основные инструменты, измерительные приборы и методы работы с ними
4. Базовый комплект необходимых инструментов
5. Механическая часть двигателя 2,5 л
6. Механическая часть двигателя 2,0 л
7. Система охлаждения
8. Система смазки
9. Система питания
10. Система управления
11. Муфта сцепления
12. Механическая трансмиссия
13. Автоматическая трансмиссия (АКП, вариатор)
14. Ходовая часть
15. Тормозная система
16. Кузов
17. Система отопления, вентиляции и кондиционирования
18. АБС
19. Электросхемы
20. Толковый словарь

Такой набор глав делает руководство пригодным и для владельца, который хочет разобраться в устройстве своей машины перед визитом на СТО, и для мастера, которому нужны точные цифры допусков и параметров прямо во время работы.
