Книга по эксплуатации и ремонту Skoda Octavia с 2012 г.

Skoda Octavia третьего поколения строится на платформе MQB, и книга издательства «Монолит» разбирает её устройство от аварийных ситуаций на дороге до полных электросхем — всего в издании двадцать глав, охватывающих и повседневную эксплуатацию, и капитальный ремонт узлов.

Во вводной части приведены размеры кузова и модификации моторного ряда — бензиновые 1.2, 1.4, 1.8 и 2.0 TSI, дизельные 1.6 и 2.0 TDI — с их мощностью, расходом топлива и объёмом бака, так что перед началом работ можно уточнить характеристики именно своей версии.

Как книга помогает определить неисправность двигателя по свечам зажигания

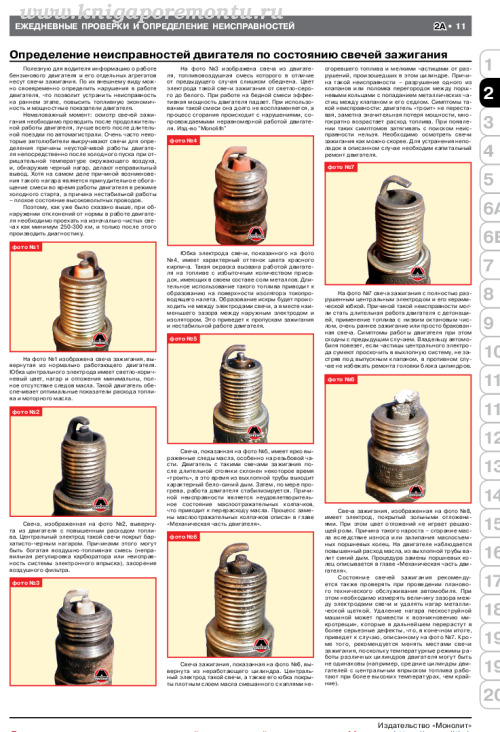

В главе 2A дана методика оценки состояния двигателя по внешнему виду свечей: восемь фотографий с описанием характерного нагара — светло-коричневого, чёрного бархатистого, белого, кирпичного, масляного — и указанием, какой неисправности он соответствует, от переобогащённой или переобеднённой смеси до износа маслосъёмных колпачков и разрушения клапана.

Где искать источник стука и шума в кузове

Отдельная иллюстрация показывает кузов автомобиля сверху с пронумерованными точками, которые указывают на возможные источники шумов и стуков, — каждая точка привязана к соответствующей таблице неисправностей, что упрощает поиск причины без разборки половины салона наугад.

Оглавление книги по эксплуатации и ремонту

• Буксировка автомобиля
• Предостережения и правила техники безопасности при выполнении работ на автомобиле
• Технические данные
• Двигатель объёмом 1.4 л (TSI)
• Головка блока цилиндров в сборе с газораспределительным механизмом
• Система смазки
• Бензиновый двигатель 1.2 л
• Сцепление
• Ходовая часть
• Тормозная система
• Сиденья
• Электрооборудование двигателя

Главы 6A, 6B, 7–9 и 11A–12 дополнены таблицами технических данных по каждому мотору — степень сжатия, крутящий момент, порядок работы цилиндров, наличие турбокомпрессора, катализатора и сажевого фильтра — а также схемами систем питания, охлаждения, смазки и впуска-выпуска для двигателя 1.2 TSI с нумерацией деталей: датчики, лямбда-зонд, масляный насос, воздушный фильтр, впускной коллектор. Там же приведены передаточные числа механических и роботизированных коробок 0A4, 0AF, 0AH и 0CW-DSG и устройство приводных валов с ШРУСами VL100 и VL107. В главе 20 разобрана электросхема цепи аккумуляторной батареи, стартера, модуля мониторинга АКБ и блока предохранителей B с расшифровкой обозначений и цветовой маркировки проводов.
