Руководство по ремонту и обслуживанию автобусов Scania Series 4

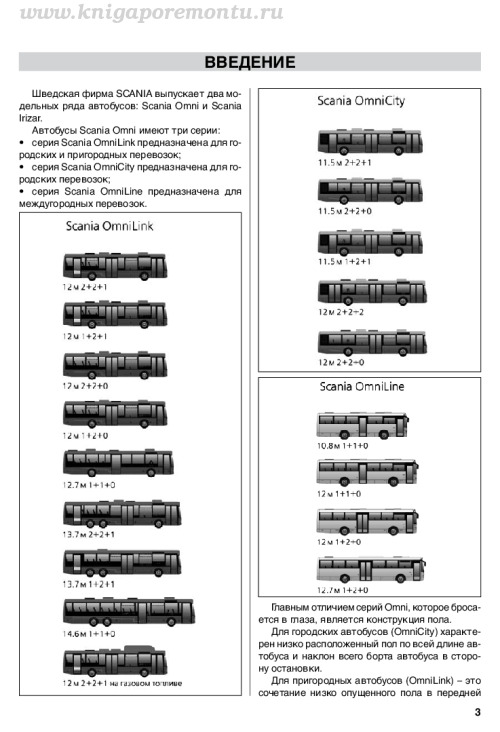

Автобусы семейства Scania 4-серии выпускались в нескольких кузовных и шассийных вариантах — OmniLink и OmniCity, а также OmniLine и шасси типов K, L, N, F, на базе которых собирался, среди прочего, российский ГолАЗ 52911 «Круиз». Руководство по ремонту и обслуживанию этих автобусов построено на реальной документации завода-изготовителя и охватывает узлы, различающиеся между модификациями по подвеске, тормозной системе и электрооборудованию — что особенно важно для парков, эксплуатирующих сразу несколько типов шасси.

Отдельное внимание в книге уделено коробке передач GR801 — 8-ступенчатой диапазонной коробке с планетарным демультипликатором. В соответствующем разделе приведены чертежи первичного, вторичного и промежуточного валов, корпуса механизма переключения, а также порядок разборки узла: снятие маслопровода, рабочих цилиндров сцепления и картера. Для переднего моста AMI700 с независимой пневматической подвеской книга описывает рулевое управление — угловой редуктор, рулевые тяги, маятниковые рычаги, — а по главной передаче R660 дана процедура регулировки бокового зазора зацепления шестерён и преднатяга подшипников с индикатором часового типа.

Как в книге устроена диагностика тормозной и пневматической систем

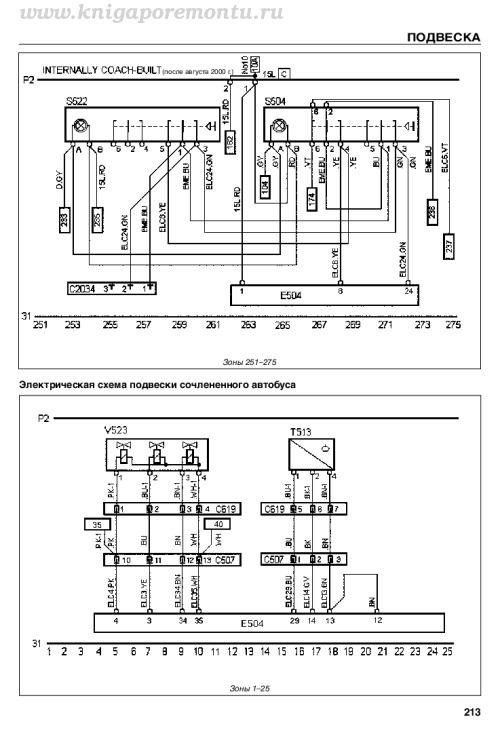

В руководстве приведена полная пневматическая схема тормозной системы для шасси типов K, L, N с нумерацией всех узлов. Отдельный раздел посвящён пневматической подвеске ELC производства Bosch — здесь даны меры безопасности при работе с системой, схема расположения блоков управления как на обычном, так и на сочленённом автобусе, а также фрагмент электрической схемы с обозначением конкретных проводов и разъёмов вроде S522, S504, E504.

Что книга дает по электрооборудованию и установке колёс

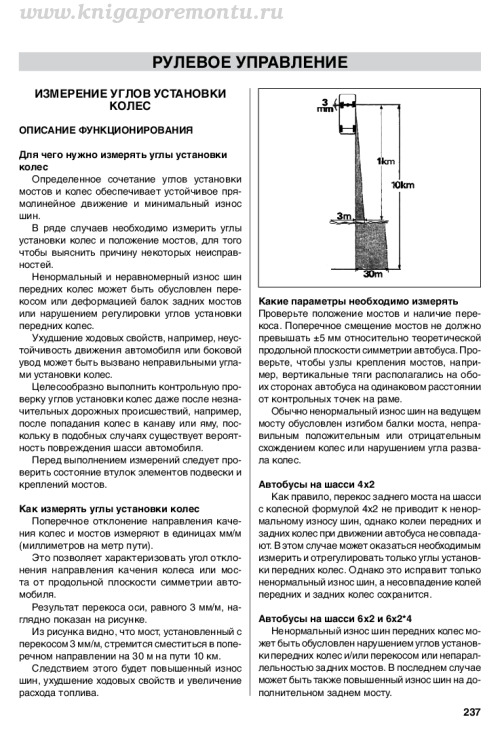

Раздел по электрооборудованию расшифровывает принятую в документации систему маркировки проводов — назначение цепи, цвет изоляции, сечение и адрес — и содержит таблицу кодов цепей (15, 15A, 15B и другие) с расшифровкой цветов изоляции. Отдельно разобрана методика измерения углов установки колёс через перекос мостов в мм/м, с таблицей типов мостов AMA860, ADA1300, ASA701 для шасси K94, L94 и N94.

Кроме перечисленного, книга даёт таблицу технических параметров шасси разных моделей — передний и задний мосты, нагрузки на оси, межосевые расстояния, шины, тормозная система, аккумуляторы, генераторы, топливные баки, — а также иллюстрированный раздел по подъёму автобуса на опорные стойки с указанием точек установки домкратов для зависимой и независимой подвески AMI700.

Содержание книги по ремонту

1. Сцепление
2. Дисковые тормозные механизмы
3. Влагоотделитель
4. EDC — электронная система управления двигателем
5. Пневматическая подвеска с электронным управлением
6. Коробка передач GR801
7. Рулевое управление
8. Замена роликового подшипника стойки подвески
9. Замена тормозных дисков
10. Описание функционирования
11. Измерение углов установки неуправляемых колёс
12. Структурная схема
13. Центрирующий гидроцилиндр
14. Замена радиальных вентиляторов верхнего блока системы отопления и вентиляции
15. Замена вентилятора отопителя
16. Замена предохранительного клапана
17. Панель и органы управления дверями
18. Привод управления дверями, расположенными в переднем свесе автобуса

Раздел за разделом книга проходит от сцепления до привода передних дверей, охватывая узлы, перечисленные в оглавлении.
