Инструкция по ремонту и обслуживанию Scania Series 4 (Том 3)

Третий том руководства по ремонту грузовиков Scania Series 4 с кабинами 94/114/124/144 и двигателями рабочим объёмом от 9 до 14 литров охватывает ходовую часть, электрику и несущие элементы шасси. Издание построено на пошаговых процедурах с нумерованными схемами деталей и таблицами эксплуатационных значений, что удобно как для диагностики, так и для контроля при сборке после ремонта.

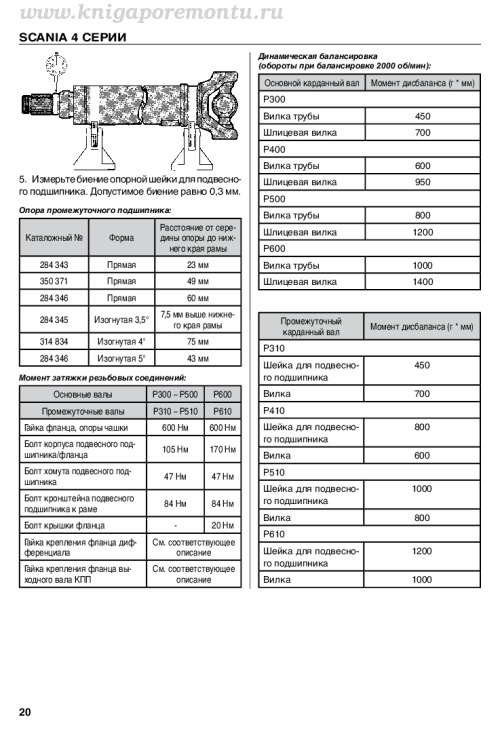

Отдельного внимания заслуживает раздел по карданной передаче: книга показывает снятие основного карданного вала для модификаций P300–P520, с разбором крестовины, чашек игольчатых подшипников, пыльников и фланцев, а также приводит таблицы моментов затяжки и допустимых значений дисбаланса при динамической балансировке для валов P300–P600 и P310–P610.

Что том 3 говорит о пневматической подвеске Scania Series 4

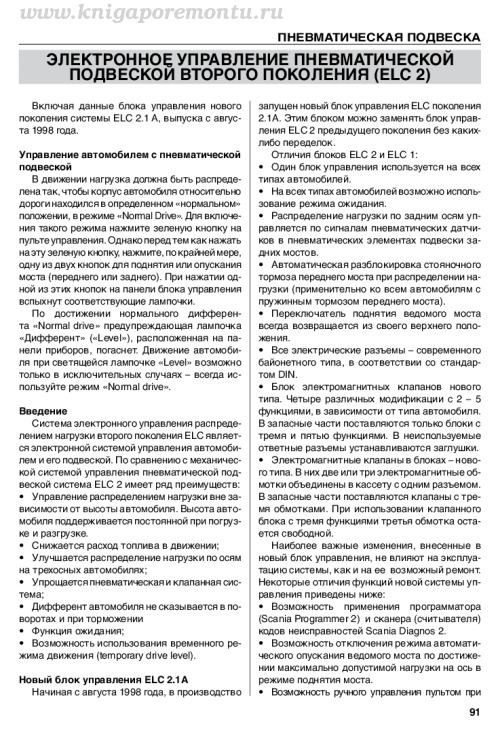

Материал по подвеске начинается с техники безопасности при работах под автомобилем на страховочных опорах, затем переходит к схеме крепления рессоры и втулок ведущего и ведомого моста. Отдельно разобрано устройство механического клапана управления высотой подвески в разрезе и электронная система ELC второго поколения — со схемой расположения блока электромагнитных клапанов, датчиков давления и датчиков уровня. Здесь же показано снятие и установка цилиндра наклона кабины с моментами затяжки и указанием мест крепления шлангов.

Рама, электрооборудование и салонные узлы

По раме шасси книга приводит методику измерения вертикальной деформации с использованием линеек-шаблонов и иллюстрациями отклонений влево и вправо. Раздел электрооборудования содержит таблицы характеристик генераторов Bosch и Valeo (сопротивление обмоток, номинальный ток и напряжение, момент затяжки гайки шкива), а также таблицу назначения контактов блока управления сигнализацией и противоугонной системой. Узел педалей тормоза и сцепления разобран со схемой снятия панели и подписанными штуцерами, шлангами и электрическими разъёмами.

Содержание книги по ремонту

1. Втулки подшипников
2. Клапаны и датчики
3. Пневматическая и электрическая схемы подвески под управлением ELC второго поколения
4. Статические нагрузки
5. Компоненты сигнализации
6. Сигнализация
7. Снятие и установка стартера (все модели)
8. Стартер Bosch КВ (6,6 кВт)
9. Ротор
10. 100-112 Воздухоосушитель
11. 386-396 Габаритные огни на крыше кабины

В конце тома дано постраничное оглавление с разбивкой по главам и разделам.
