Книга по ремонту и эксплуатации Scania Series 4, дизель (Том 5) — мосты, тормоза, рулевое управление

Scania Series 4 выпускался с 1995 по 2004 год в нескольких вариантах базового шасси — «94», «114», «124» и «144», с дизельными двигателями объёмом от 9 до 16 литров и мощностью от 220 до 580 л.с. Пятый том руководства по этому грузовику охватывает ходовую часть, тормоза, рулевое управление и устройство кабины — тем узлам, с которыми чаще всего приходится работать при обслуживании и ремонте.

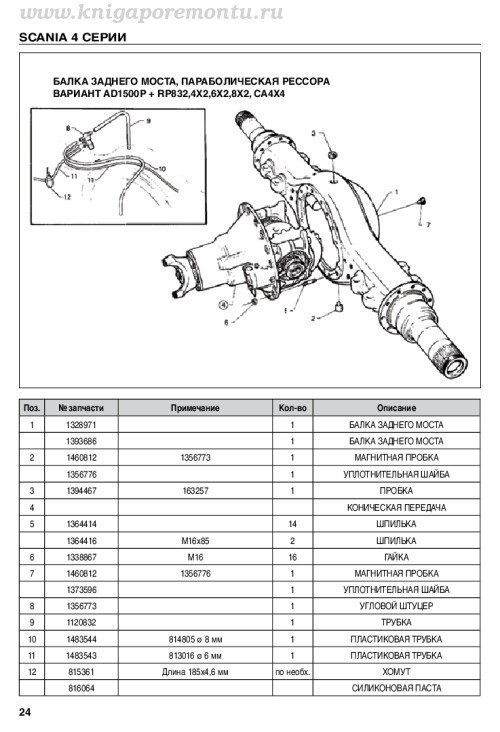

В книге собраны схемы и описания по мостам с разными вариантами исполнения, включая передний мост с листовой рессорой и заднюю балку с параболической рессорой, дисковые и барабанные тормоза заднего моста, ступицы колёс, ресивер сжатого воздуха, тормозной модулятор и антиблокировочную систему для колёсной формулы 4x2. Отдельно разобрана топливная система, рулевая колонка с подушкой безопасности, компрессор, кран стояночного тормоза и предохранительный клапан.

Какие узлы шасси и кабины разбирает книга

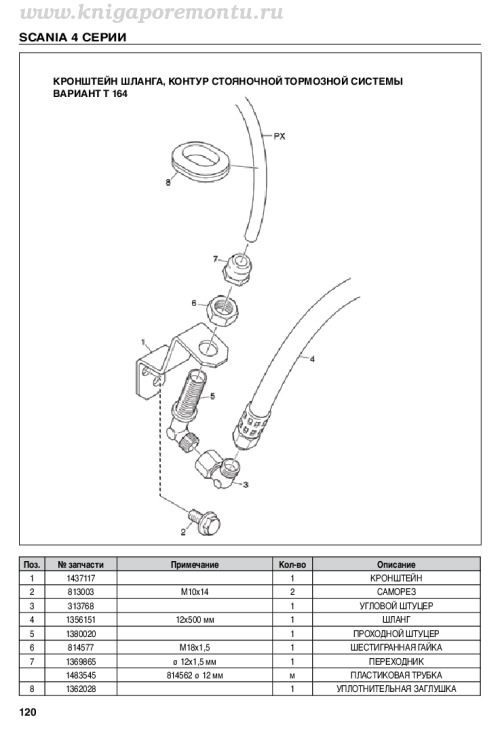

Раздел по подвеске и раме описывает параболические рессоры передней и задней оси, ведущую балансирную тележку и монтажную балку. Тормозная система представлена через кронштейн шланга контура стояночного тормоза, выпускной клапан и рабочую тормозную систему с АБС. По кабине книга даёт устройство крыши, рычага подъёма кабины, ограничителя двери и брызгоуловителя.

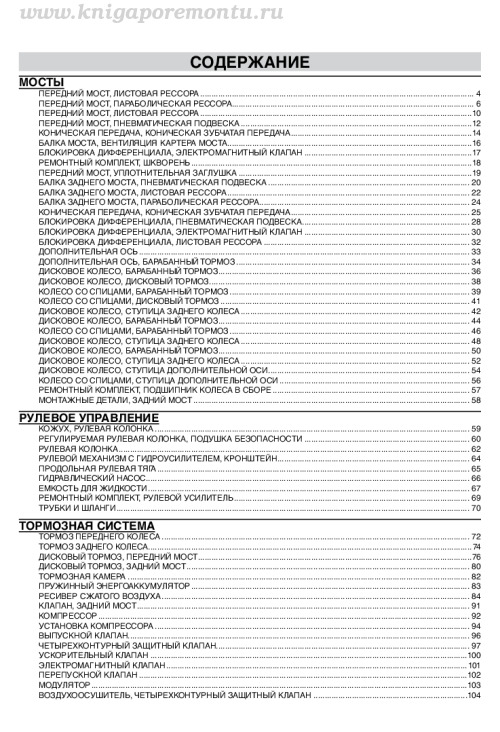

Содержание книги по эксплуатации

• Блокировка дифференциала, электромагнитный клапан
• Коническая передача, коническая зубчатая передача
• Регулируемая рулевая колонка, подушка безопасности
• Компрессор
• Кран стояночного тормоза, предохранительный клапан
• Тормозная педаль
• Кронштейн, электрический разъем прицепа
• Параболическая рессора, ведущая балансирная тележка
• Параболическая рессора, задняя рессора
• Монтажная балка
• Рычаг, подъем кабины
• Прокладка шлангов
• Топливная система
• Кронштейн запасного колеса
• Крыша кабины
• Ограничитель двери
• Брызгоуловитель

Каждый раздел сопровождается изометрическими схемами узлов с выносками к деталям и таблицами номеров запчастей, что упрощает подбор ступиц, подшипников, стопорных колец, штуцеров, датчиков ABS и других компонентов при заказе на СТО.
