Книга по эксплуатации и ремонту Scania Series 3, дизель (Том 1)

Первый том руководства по ремонту и эксплуатации Scania Series 3 (93, 113, 143) рассчитан на грузовики с дизельными двигателями семейств DSC, DSI и DC рабочим объёмом 9, 11 и 14 литров. Это переработанное издание 2001 года, в котором собраны разделы по трансмиссии, заднему мосту, электрооборудованию и устройству кабины — то есть узлам, без понимания которых сложно грамотно обслуживать технику этой серии.

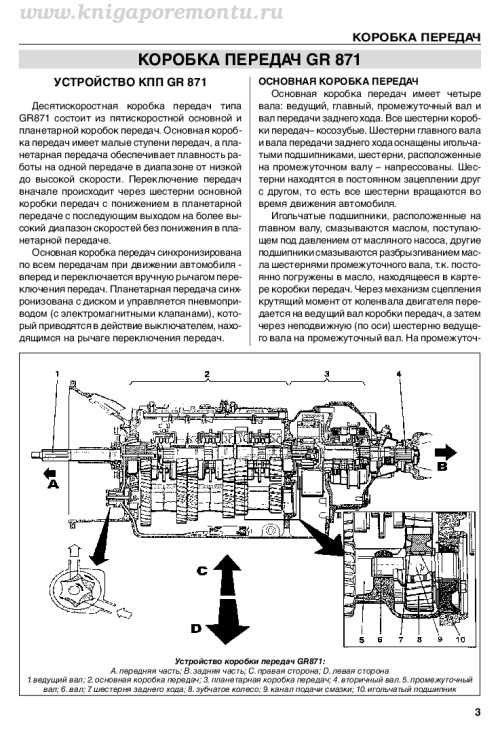

Заметная часть тома касается десятискоростных коробок передач: в книге разобрано устройство основной пятиступенчатой коробки в паре с планетарной передачей, показаны схемы ведущего, главного и промежуточного валов, вала заднего хода, а также узел синхронизатора планетарной передачи. Отдельно даны таблицы передаточных чисел с 1-й по 10-ю передачу и заднего хода, моменты затяжки резьбовых соединений для основной коробки, планетарного редуктора и механизма отбора мощности. Пошагово описаны такие операции, как демонтаж солнечной шестерни, установка штока и вилки переключения передач, запрессовка подшипника и корпуса сцепления — с указанием номеров нужного спецынструмента.

Какие узлы разобраны в книге подробнее всего

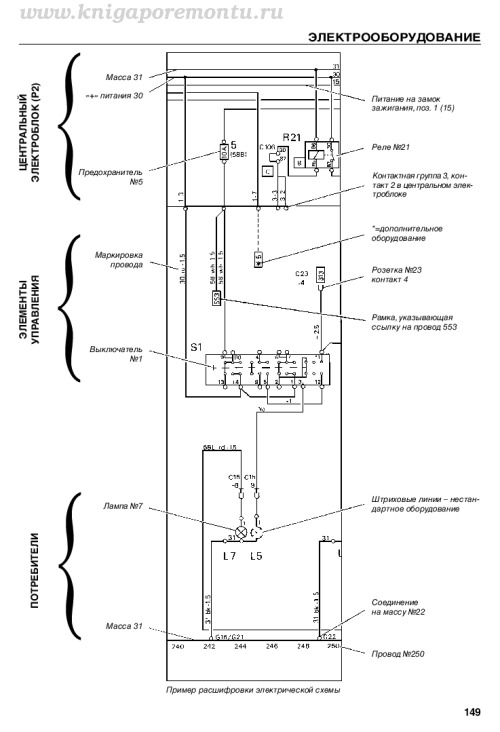

Кроме коробок передач, в томе есть материал по редуктору заднего моста, где показана деталировка дифференциала, ведущей шестерни и креплений. Читатель найдёт здесь и раздел по электрооборудованию — устройство фар и их регулировка, расшифровка электрических схем с обозначениями массы, предохранителей и реле, а также таблицу соленоидов и электромагнитных клапанов, задействованных в планетарной передаче, пневмоподвеске и системе отбора мощности.

Список разделов руководства

1. Коробки передач
2. Валы
3. Планетарная передача (устройство)
4. Основная коробка передач (устройство)
5. Планетарная передача (разборка и сборка)
6. Синхронизатор планетарной коробки
7. Основная коробка передач (разборка и сборка)
8. Промежуточный вал — разборка
9. Главный вал — сборка
10. Демонтаж вентилятора
11. Замена тросика воздухораспределителя
12. Установка магнитной муфты
13. Электрооборудование
14. Подбор предохранителей
15. Демонтаж (электрооборудования)
16. Обогреватель аккумулятора
17. Схемы электрооборудования
18. Схемы расположения элементов электрооборудования
19. Структура кабины

Такой набор разделов делает первый том скорее справочником по механике трансмиссии и электрике, чем общим руководством по двигателю — для полноты картины по силовому агрегату стоит смотреть второй том серии. Купить книгу в бумажном виде или скачать электронную версию в формате PDF можно у партнёров сайта.
