Руководство по эксплуатации и ремонту Mitsubishi Grandis с 2003 г.

Mitsubishi Grandis выпускался с 2003 года с бензиновым двигателем 2.4 MIVEC (165 л.с.) и дизельным 2.0 TD (136 л.с.), и для владельца такого минивэна важно иметь под рукой издание, где подробно и по делу описаны обе силовые установки, трансмиссии и все системы кузова. Именно такую книгу издательства «Монолит» можно найти на нашем сайте — она пригодится и тем, кто обслуживает автомобиль самостоятельно, и мастерам на СТО.

Что рассказано про двигатели и трансмиссию

Отдельные главы разбирают устройство и ремонт бензинового мотора 4G6 и дизельного BSY — от регулировки зазоров клапанов (по данным книги: 0.11 мм на впуске и 0.20 мм на выпуске) до системы смазки. По трансмиссии книга описывает механические коробки F5M42 и F6MBA, а также автоматическую F4A4B, с указанием таких параметров, как прижимное усилие сцепления (5200 Н и 9400±900 Н по таблицам характеристик).

Ходовая часть, тормоза и рулевое управление

В соответствующих главах приведены углы установки колёс передней и задней подвески, параметры главного тормозного цилиндра и вакуумного усилителя, а также характеристики насоса гидроусилителя руля. Отдельная схема показывает устройство замка зажигания и рулевой колонки.

Кузов, климат и электрика с полными схемами

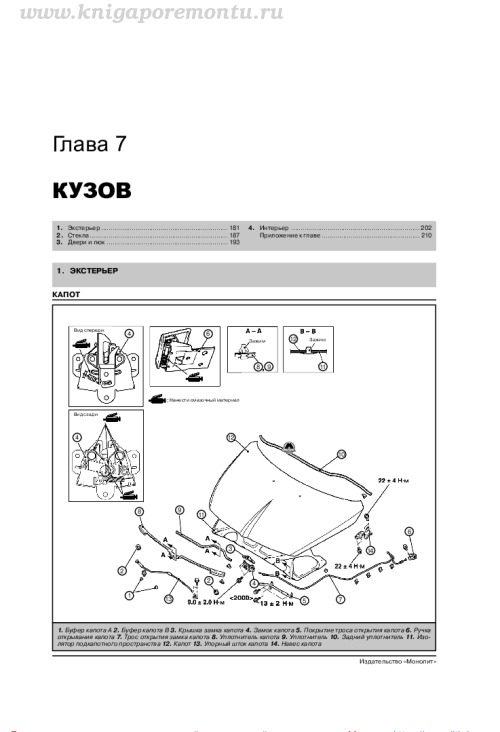

Книга подробно иллюстрирует разнесённую схему капота с пронумерованными деталями — буферами, замком, тросом открытия и уплотнителями, а также устройство фары головного освещения с моментами затяжки крепежа. Глава по отоплению, вентиляции и кондиционированию даёт производительность отопителя и кондиционера и объём заправки хладагента (510±25 г и 750±25 г), со схемой патрубков и моментами затяжки соединений. Раздел электрооборудования содержит электросхемы, включая схему распределения питания для бензиновой версии с условными обозначениями блоков и разъёмов.

Пассивная безопасность

Отдельная глава рассказывает о подушках безопасности и преднатяжителях ремней — в ней описана процедура утилизации сработавших элементов пошагово, с предупреждениями о мерах безопасности при работе с пиротехническими устройствами. Здесь же можно найти информацию о технологиях RISE, MATC и MASC, применённых в конструкции Grandis.

Полное содержание книги

1. Инструкция по эксплуатации
2. Сиденья и ремни безопасности
3. Создание комфортных условий в автомобиле
4. Двигатель (бензиновый 4G6 и дизельный BSY)
5. Система смазки двигателей
6. Трансмиссия (МКП F5M42, F6MBA и АКП F4A4B)
7. Ходовая часть
8. Тормозная система, стояночный тормоз, гидропривод
9. Рулевое управление
10. Кузов, стёкла
11. Система отопления, вентиляции и кондиционирования
12. Пассивная безопасность
13. Электрооборудование и электросхемы

Заказать бумажное издание или получить электронную версию в PDF можно прямо на этой странице.
