Руководство по эксплуатации и ремонту Mitsubishi ASX / Outlander Sport с 2019 г.

Компактный кроссовер Mitsubishi ASX, известный на разных рынках также как Outlander Sport и RVR, выпускается с обновлённой линейкой двигателей начиная с 2019 года — и именно этому поколению посвящено руководство издательства «Монолит», построенное на заводской документации и адаптированное для самостоятельного изучения автомобиля.

Книга описывает три силовых агрегата, которыми оснащается модель: бензиновый 1,6-литровый 4A92 и два варианта 2,0-литрового мотора — 4B1 и 4J1. Для каждого из них даны отдельные разделы по механической части, системе охлаждения, смазке, питанию, впуску и выпуску, а также электрооборудованию двигателя. Отдельно приведены технические характеристики модификаций 1.6 и 2.0 — рабочий объём, тип топлива, объём бака и расход.

Что делать в дороге, если что-то пошло не так

Первый крупный раздел книги посвящён действиям в чрезвычайных ситуациях: запуску двигателя от внешнего источника, замене колеса и правильной буксировке автомобиля. Здесь же собраны рекомендации по ежедневным проверкам перед поездкой и алгоритмы диагностики типичных неисправностей — с примерами, как по внешнему виду свечей зажигания определить характер проблемы (в руководстве приведено восемь характерных случаев с фотографиями).

Откуда берётся посторонний шум в кроссовере

Для владельцев, которые пытаются локализовать нехарактерный шум или стук, в книге есть иллюстрация кузова с пронумерованными точками возможных источников — амортизаторные стойки, педальный узел, редуктор задней главной передачи. Это удобный ориентир для первичной диагностики до обращения на сервис.

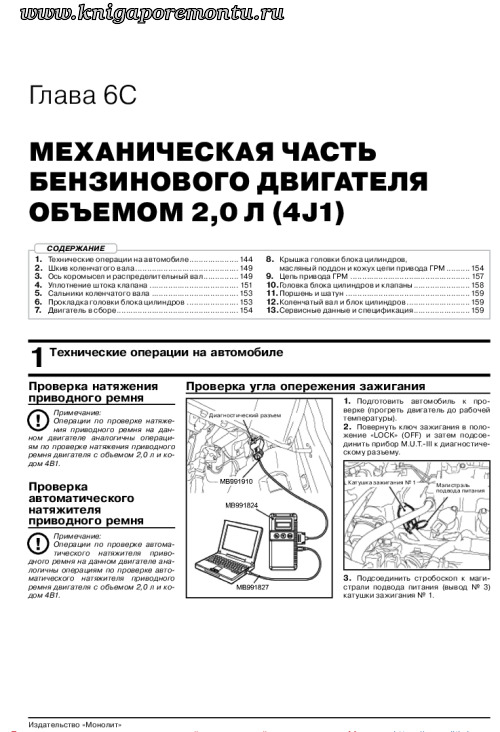

Обслуживание двигателя: конкретные цифры и приспособления

Руководство не ограничивается общими описаниями — в разделах по обслуживанию даны реальные рабочие параметры. Например, проверка и регулировка натяжения приводного ремня выполняется с помощью измерительного комплекта MB992080/MB992081/MB992082 двумя методами — по частоте колебаний и по усилию натяжения, с указанием значений в герцах, ньютонах и миллиметрах. Замена охлаждающей жидкости сопровождается моментом затяжки 25 ± 3 Н·м и точным указанием марки антифриза — MITSUBISHI MOTORS GENUINE SUPER LONG LIFE COOLANT PREMIUM. Отдельно описаны очистка корпуса дроссельной заслонки и проверка давления топлива с применением спецприспособлений MB992076, MB992049 и MB992001.

В книге также разобрана работа круиз-контроля, включая функции переключателей SET- и ON/OFF — раздел даёт представление о логике работы этой системы без обращения к дилеру.

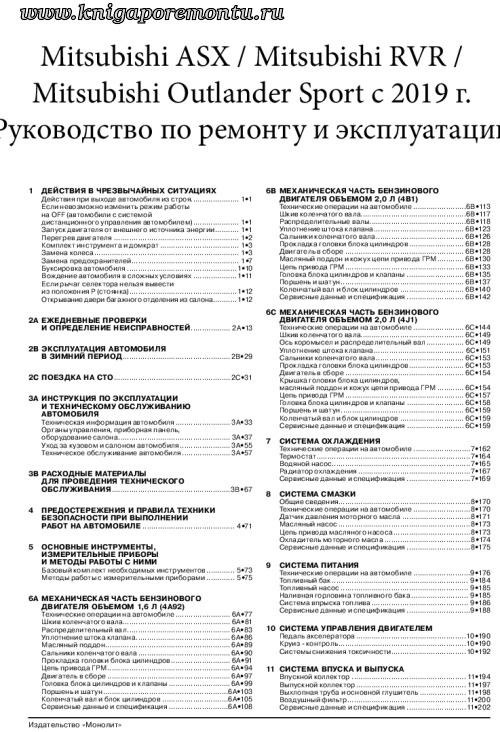

Что ещё охватывает книга

• Сцепление, механическая коробка передач и вариатор
• Приводные валы
• Подвеска
• Тормозная система
• Рулевое управление
• Кузов и пассивная безопасность Mitsubishi ASX
• Кондиционирование воздуха
• Электрооборудование и электрические схемы

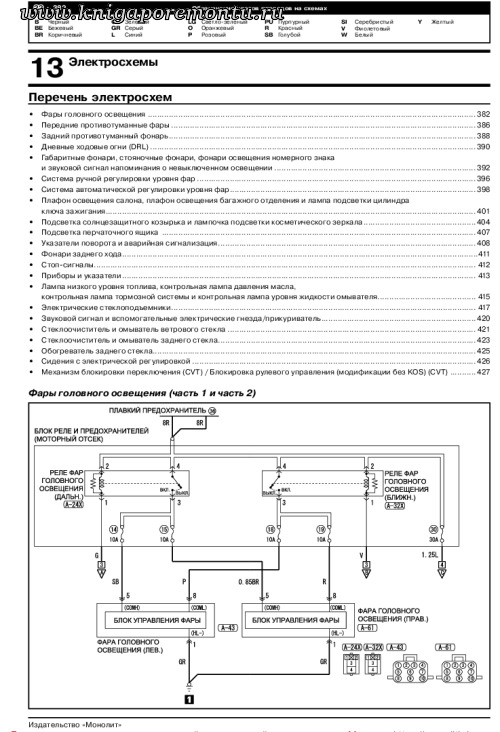

Раздел электрооборудования включает подробную электросхему цепи фар головного освещения, разбитую на четыре части, с указанием блоков реле и предохранителей, блока ETACS, разъёмов и цветовой маркировки проводов (B, BE, BR, G, GR, L, LG, O, P, PU, R, SB, Sl, V, W, Y) — эта информация может быть полезна при поиске неисправностей в проводке.
