Книга по ремонту и эксплуатации Mitsubishi Eclipse Cross с 2017 г.

Руководство по ремонту и эксплуатации Mitsubishi Eclipse Cross выпущено издательством «Монолит» для машин с 2017 года выпуска с учётом изменений, внесённых при обновлении модели в 2019 году. Книга описывает автомобиль с бензиновым турбодвигателем 4B40 объёмом 1499 см³ мощностью 163 (150) л.с., который агрегатируется с механической коробкой передач или вариатором Jatco JF016E — по обоим агрегатам в тексте даны отдельные процедуры проверки и обслуживания.

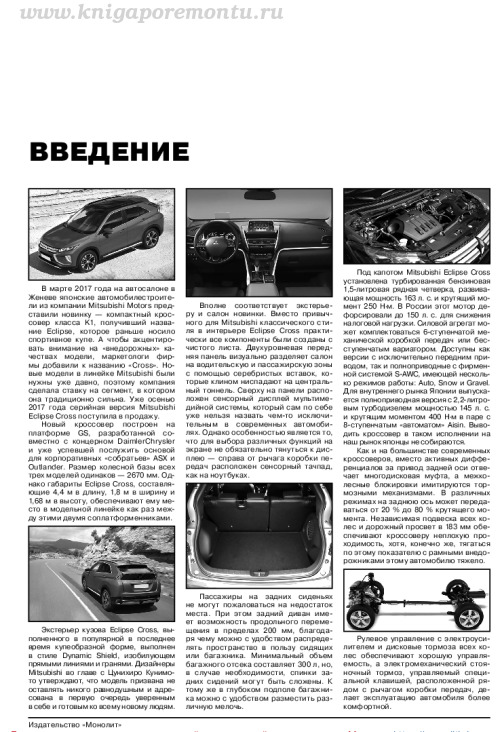

Во введении приводится история модели, полные технические характеристики и расход топлива для разных версий комплектации, а раздел ежедневных проверок содержит наглядную таблицу с восемью характерными состояниями электродов свечей зажигания — по ней читатель может сопоставить внешний вид свечи с возможной причиной неполадки в работе двигателя. Там же дана схема автомобиля с пронумерованными точками, где чаще всего возникают посторонние шумы: стойки амортизаторов, педальный узел, редуктор задней передачи.

Что можно проверить и отремонтировать по этой книге

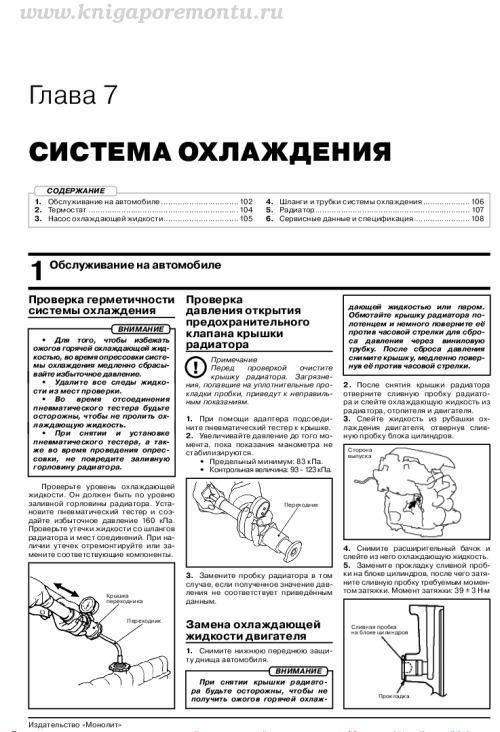

Главы про двигатель 4B40 содержат моменты открытия и закрытия клапанов, порядок проверки натяжения приводного ремня и работы автоматического натяжителя. Отдельно расписана проверка герметичности системы охлаждения с указанием давления опрессовки 160 кПа и параметров клапана крышки радиатора 93–123 кПа, а также порядок замены охлаждающей жидкости и моторного масла с моментами затяжки сливных пробок 39±3 Н·м и 39±5 Н·м.

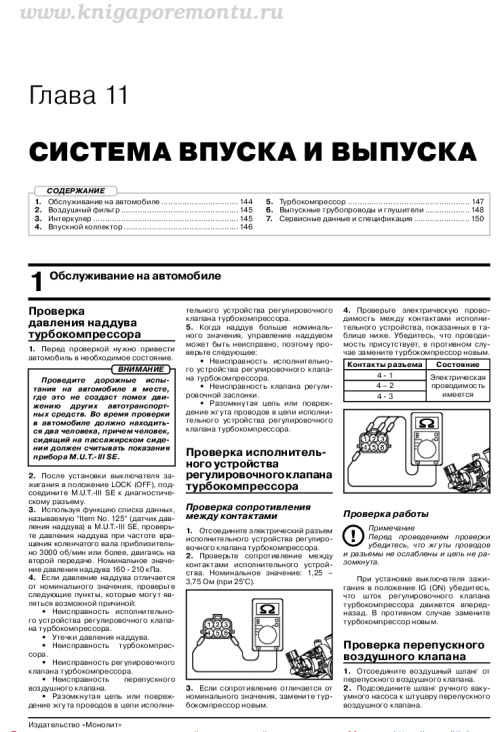

Раздел системы питания охватывает проверку топливного насоса и датчика уровня топлива с номинальными значениями сопротивления, а также описание системы впрыска и алгоритма самодиагностики двигателя. Для турбированной версии приведена проверка турбокомпрессора и контроль давления наддува в диапазоне 160–210 кПа через диагностический тестер M.U.T.-III SE. Есть и данные по электрооборудованию — устройство генератора и стартера, а по сцеплению — порядок проверки и прокачки гидропривода с допусками по люфту педали (4–9 мм) и её высоте (99–105 мм).

Оглавление руководства

1. Действия в чрезвычайных ситуациях
2. Органы управления, приборная панель, оборудование салона
3. Ежедневные проверки и зимняя эксплуатация
4. Обслуживание на автомобиле
5. Механическая часть двигателя
6. Система охлаждения
7. Система смазки и охладитель моторного масла
8. Система питания
9. Система управления двигателем
10. Впускной коллектор
11. Выпускные трубопроводы и глушители
12. Электрооборудование
13. Педаль сцепления и главный цилиндр сцепления
14. Коробка передач в сборе (МКПП и вариатор CVT)
15. Приводные валы
16. Подвеска
17. Главный тормозной цилиндр в сборе и вакуумный усилитель тормозов
18. Рулевое колесо и рулевое управление
19. Кузов
20. Пассивная безопасность
21. Воздуховоды, вентиляционные отверстия и кондиционирование
22. Электрические схемы

На последних страницах книги приведены электрические схемы — например, схема системы зажигания с обозначением цветов проводов, катушек №1–4, свечей, блока реле и электронного блока управления двигателем, что удобно при поиске неисправности по проводке без обращения к отдельному справочнику. Издание можно заказать в бумажном виде или получить в электронном формате PDF для чтения на телефоне или планшете прямо в гараже.
