Книга по эксплуатации и ремонту Mitsubishi Galant / Aspire 1996-2006 гг.

Mitsubishi Galant и его версия для японского рынка Aspire выпускались с 1996 по 2006 год с широкой линейкой моторов — от бензиновых 4G93 и 4G72 до турбодизеля 4D6 и шестицилиндровых 6A12/6A13, а также двигателя с непосредственным впрыском 4G64-GDI. Издательство «Монолит» подготовило руководство, которое охватывает устройство, обслуживание и ремонт этих модификаций и подойдёт как владельцу, решившему разобраться в машине самостоятельно, так и мастеру на СТО.

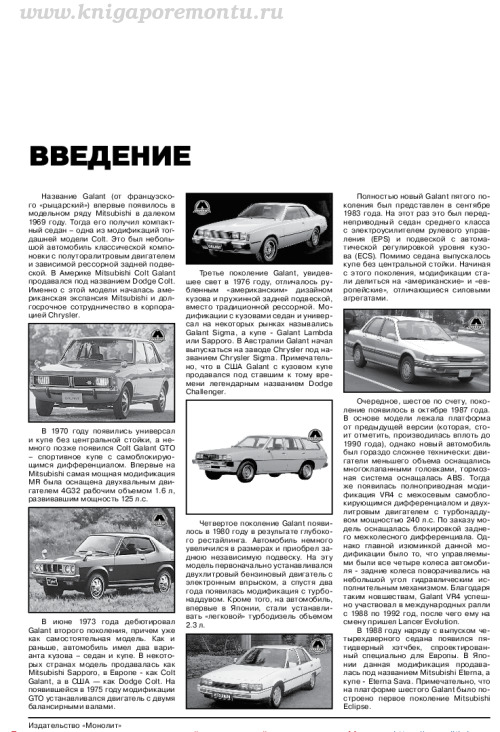

Книга открывается историческим экскурсом по эволюции модели Galant с 1969 года и таблицей технических характеристик по всем модификациям — 1.8, 2.0T, 2.0i, 2.0 GDI, 2.4 GDI, 2.5V6, 3.0V и VR4, где указаны объём двигателя, расход топлива, тип кузова, коробка передач и ёмкость топливного бака.

Как книга помогает найти неисправность

Раздел «Ежедневные проверки и определение неисправностей» содержит подробное фотоописание восьми типов нагара на свечах зажигания — от нормальной работы до последствий богатой или бедной смеси, отложений от присадок, следов масла и разрушения электрода. Отдельная иллюстрация с пронумерованными точками автомобиля помогает локализовать источник посторонних шумов — в области амортизаторных стоек, педального узла или редуктора задней передачи.

Что рассказано про двигатель и его системы

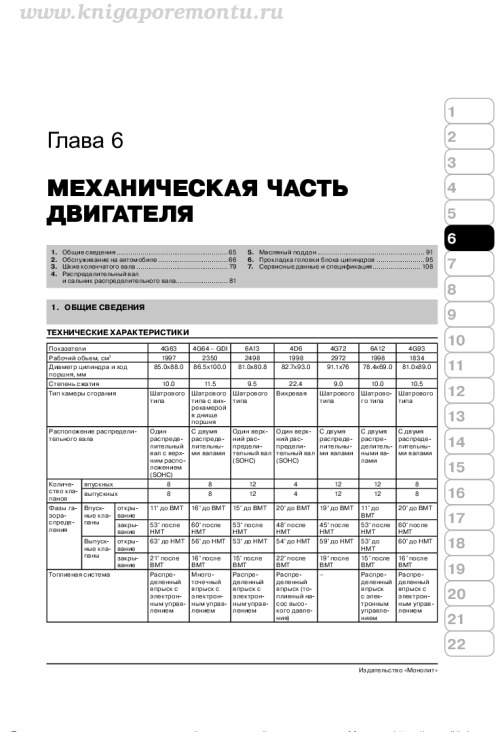

Технические главы 6-12 приводят таблицы характеристик двигателей 4G63, 4G64-GDI, 6A13, 4D6, 4G72, 6A12 и 4G93 — степень сжатия, фазы газораспределения, тип камеры сгорания. Книга описывает проверку герметичности системы охлаждения тестером давления крышки радиатора, замену моторного масла с указанием момента затяжки сливной пробки в 39 Н·м, работу системы распределённого впрыска MPI и круиз-контроля со схемами расположения датчиков, а также проверку давления наддувочного воздуха турбокомпрессора на двигателе 4D6. Приведена и электрическая схема системы зарядки генератора для моторов 4G6/6A1 и 4D6.

Полный перечень глав руководства

1. Буксировка автомобиля
2. Технические данные автомобиля
3. Базовый комплект необходимых инструментов
4. Шкив коленчатого вала
5. Масляный поддон
6. Топливный насос высокого давления и форсунки (дизельные двигатели)
7. Ресивер впускного коллектора
8. Впускной коллектор
9. Турбокомпрессор
10. Раздаточная коробка
11. Селектор автоматической коробки передач
12. Задние барабанные тормоза
13. Датчик бокового удара
14. Испаритель

Завершает книгу глава 22 с электросхемами: там показаны обозначения цветов проводов, а также принципиальные схемы системы предпускового подогрева и контрольной лампы уровня масла.
