Книга по ремонту и техническому обслуживанию Great Wall Haval H9, бензин

Great Wall Haval H9 — полноразмерный рамный внедорожник, который выпускается с бензиновым двигателем объёмом 2 литра и восьмиступенчатой автоматической коробкой передач ZF с ручным режимом переключения и полным приводом. С 2019 года эту модель собирают на тульском заводе, а до этого автомобиль поставлялся из Китая под именами Haval H9 и Hover H9. Электрическая часть у таких внедорожников устроена сложно — множество блоков управления, датчиков и исполнительных механизмов связаны между собой десятками жгутов проводки, и без подробных схем разобраться в этой сети практически невозможно.

Книга издательства «Motorist» ориентирована на бензиновую версию Great Wall Haval H9. В ней собраны принципиальные схемы, расположение разъёмов и точек соединения проводки по всем зонам кузова — от моторного отсека до потолочной консоли с микрофонами и датчиком дождя. Отдельно расписаны номиналы и назначение каждого предохранителя в блоках носовой и задней части, что упрощает поиск неисправности при потере питания на конкретном узле.

Что можно найти в схемах проводки Great Wall Haval H9

Книга показывает не только сами схемы, но и правила их чтения — это отдельная глава, полезная тем, кто впервые открывает такую документацию. Далее идёт подробное описание модулей управления и их взаимных связей, а также точное расположение предохранительных коробок в носовой части кузова. Для каждой зоны — двигателя, приборной панели, дверей, потолка — приведены свои точки соединения проводки с номерами контактов, что позволяет быстро найти нужный разъём при диагностике.

Охватывает ли книга силовые и вспомогательные системы

Помимо базовой проводки, в руководстве отдельно разобраны схемы системы управления коробкой передач и электронного устройства блокировки дифференциала — узлы, характерные именно для полноприводного исполнения H9. Также описаны система электропитания автомобиля в целом, управление люком, электрические стеклоподъёмники и зеркала с электроприводом, подсветка салона и электропривод кресел.

Оглавление книги по эксплуатации

1. Руководство по чтению схем
2. Краткое описание
3. Информация о расположении модулей
4. Расположение предохранительной коробки
5. Блок предохранителей носовой части
6. Точки соединения проводки двигателя
7. Точки соединения проводки носовой части

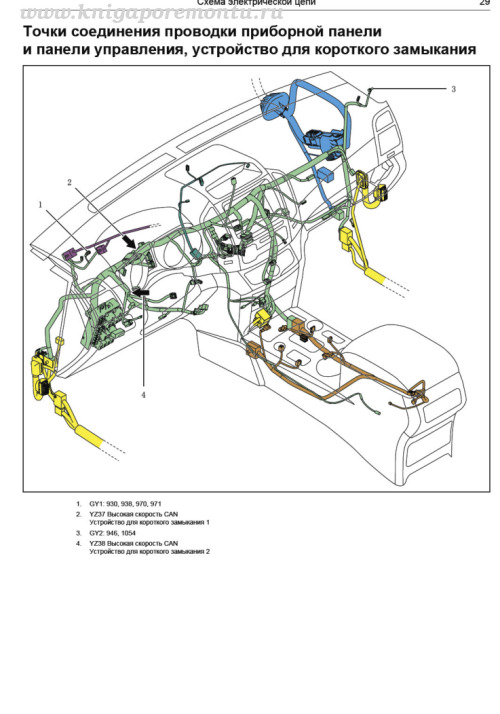

8. Проводка приборной панели и панели управления
9. Проводка дверей
10. Разъемы проводки вспомогательной приборной панели
11. Разъемы проводки на потолке
12. Система управления коробкой передач
13. Электронное устройство блокировки дифференциала
14. Система электропитания автомобиля
15. Система управления люком
16. Окна с электрическим приводом, зеркала заднего вида с электрическим приводом
17. Система подсветки в салоне
18. Система кресел с электрическим приводом

Для владельца, который сам берётся за диагностику электрики Haval H9, такой набор схем избавляет от необходимости прозванивать проводку наугад — достаточно найти нужный раздел и точку соединения. Книгу можно получить в электронном виде сразу после оплаты или заказать в печатном варианте.
