Электросхемы Great Wall Haval H8 с 2015 г. — руководство по проводке и разъемам

Great Wall Haval H8 выпускается с 2015 года. Данное руководство построено вокруг электрических схем автомобиля и раскрывает практическую сторону диагностики — от проверки контактного нажатия клемм до расшифровки конкретных разъемов A, B и C с их номерами контактов.

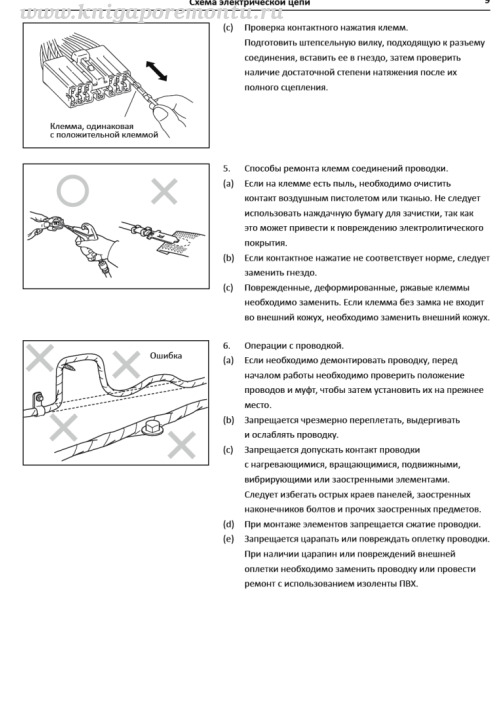

Отдельное внимание в книге уделено методике поиска обрывов и плохих контактов: разбираются способы ремонта клеммных соединений и проверка цепей измерением сопротивления и напряжения с наглядными примерами. Такой подход позволяет не просто посмотреть, куда идёт провод, а понять, как убедиться в исправности конкретного соединения на практике.

Что за схемы проводки описаны в руководстве

Значительная часть материала — это подробные монтажные схемы проводки двигателя (27 пронумерованных соединений: датчики фазы распредвала, катушки зажигания, датчики кислорода, клапаны и другие узлы) и проводки приборной панели с указанием разъемов комбинации приборов, переключателей, датчиков температуры и подушек безопасности. Провода на схемах обозначены по цвету и сечению (например, YB 0,5 или BlR 1,0), а точки заземления и предохранители подписаны конкретными кодами (F204, F213, F216, F219, F225, F235, G008, G011, G015 и другие) — это удобно, когда нужно быстро найти конкретную цепь, а не пролистывать всю схему целиком.

Мультимедиа и бесключевой доступ — отдельный крупный блок

Большой раздел книги посвящён подключению мультимедийной и аудиосистемы: показаны принципиальные схемы CD-устройства, главного блока DVD, экранов DVD в сиденьях водителя и пассажира, усилителя мощности, антенны, а также динамиков разных диапазонов вплоть до сабвуфера, портов AUX и USB. Здесь же разобрана система бесключевого доступа PEPS — её ECU, антенны, реле IG1/IG2/ACC, датчики дверей и модуль электронной блокировки рулевой колонки ESCL.

Полное содержание руководства

• Предисловие
• Блок предохранителей передней части
• Блок предохранителей положительного полюса аккумулятора
• Соединение проводки кузова
• Схемы проводки
• Передняя проводка
• Электропроводка приборной панели
• Электропроводка корпуса автомобиля
• Разъемы проводки двигателя FZ
• Разъем электропроводки приборов YТ
• Разъемы проводки кабины ZZ
• Разъем электропроводки левой передней двери MZ
• Разъем электропроводки правой задней двери МС
• Двигатель ECU
• Модуль подушки безопасности
• Система управления BCM
• Система электропитания автомобиля
• Система управления люком

Такой набор схем и разъемов особенно ценен для владельцев H8, которые сталкиваются с капризами электрики после ремонта дверей, замены проводки или установки дополнительного оборудования — вместо угадывания цепи по цвету провода в руках оказывается точная карта соединений с номерами и кодами.
