Пособие по эксплуатации и ремонту Citroen Berlingo c 2008 г.

Пособие издательства «Монолит» разбирает устройство и ремонт Citroen Berlingo II — модели, которая по технике родственна Peugeot Partner II и выпускается с 2008 года с учётом обновления 2012 года. Книга построена как полноценное руководство на 22 главы: от действий в чрезвычайных ситуациях, замены колеса и ламп до кузовных работ, пассивной безопасности, кондиционирования и электрических схем.

В книге есть раздел диагностики двигателя по внешнему виду свечей зажигания — он показывает восемь характерных состояний: нормальную работу, богатую и бедную смесь, отложения от присадок с солями металлов, следы масла из-за износа маслоотражательных колпачков, разрушение клапана, повреждённый электрод и зольные отложения от выработки колец. Рядом даны рекомендации по замеру зазора между электродами и обслуживанию свечей.

Как найти источник шума в подвеске и кузове Citroen Berlingo?

Для владельцев, которых беспокоят посторонние звуки при езде, в книге приведена схема автомобиля с пронумерованными зонами возникновения шумов и таблица, которая помогает соотнести место шума с вероятным узлом — от подвески до элементов кузова.

Что говорит книга о моторах TU5JP4 и TU5JP4B?

Глава «Механическая часть двигателя» содержит технические таблицы по бензиновым двигателям TU5JP4B и TU5JP4 — рабочий объём, диаметр цилиндра, ход поршня, степень сжатия, мощность и крутящий момент. Там же даны спецификации болта крепления головки блока цилиндров и размеры коленчатого вала с номинальными и ремонтными значениями диаметров и длины. Отдельно описана пошаговая процедура проверки компрессии с таблицей для диагностики утечек воздуха, а также подробная взрывная схема крепления силового агрегата к коробке передач BE4R с обозначением всех позиций.

Кроме этих двигателей, пособие охватывает весь модельный ряд моторов Citroen Berlingo — бензиновые ЕР6С и EP6DTR, а также дизельные DV6ATED4, DV6BTED4, DV6TED4, DV6AUTED4 и DV6BUTED4.

Электрические схемы и мультимедийная система

В завершающей части руководства приведены две страницы электрических схем панели управления с расшифровкой цветов проводов — голубого, белого, оранжевого, жёлтого, серого, синего, коричневого, чёрного, красного, розового, зелёного и фиолетового — а также подробная разводка разъёмов, блоков и компонентов аудио- и мультимедийной системы.

Полный перечень глав пособия

• Действия в чрезвычайных ситуациях
• Замена колеса
• Замена ламп
• Механическая часть двигателя
• Определение неисправностей двигателя по состоянию свечей зажигания
• Диагностика шумов и стуков по зонам автомобиля
• Подвеска
• Кузов
• Пассивная безопасность
• Кондиционирование

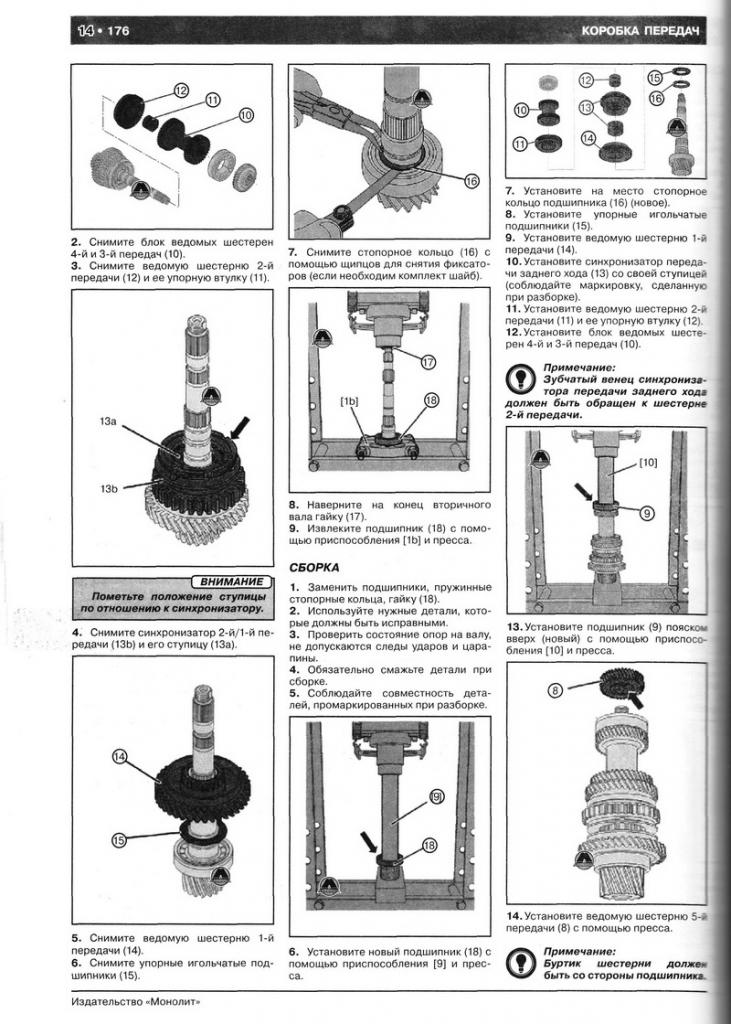

• Коробка передач и трансмиссия
• Электрические схемы и электрооборудование
• Мультимедийная и аудиосистема

Такое сочетание технических таблиц, наглядных схем и справочных данных делает книгу полезной как для владельца, который хочет разобраться в устройстве своего Berlingo, так и для мастера СТО, которому нужны точные ремонтные размеры и электросхемы под рукой.
