Книга по эксплуатации и обслуживанию Citroen C4 и C4 Picasso с 2004 г.

Citroen C4 выпускался в нескольких кузовных версиях — седан, компактвэн Picasso и удлинённый Grand Picasso, и на каждую из них устанавливалась своя линейка моторов. Рассматриваемое руководство издательства «Монолит» охватывает все эти модификации с 2004 года выпуска и построено как справочник на все случаи — от повседневного обслуживания до серьёзного ремонта силового агрегата.

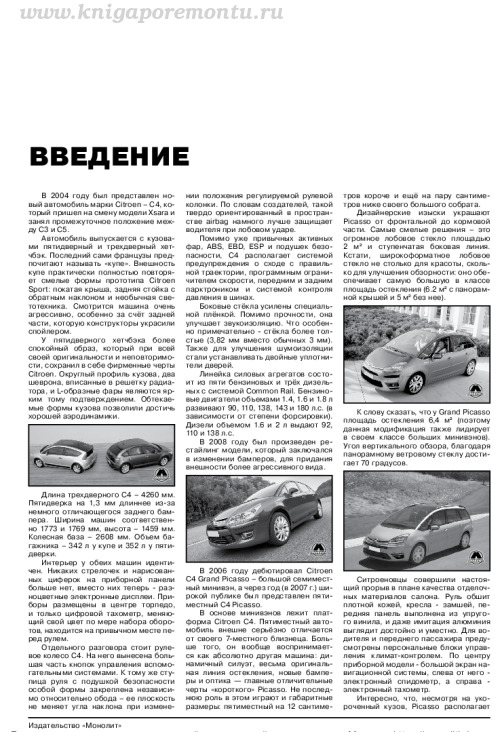

Книга открывается вводной статьёй с историей модели и техническими характеристиками разных версий — объёмы двигателей, расход топлива, типы кузова и количество дверей, что удобно, если нужно уточнить параметры конкретной модификации перед покупкой запчастей или перед диагностикой.

Как в книге определить неисправность по свече зажигания

Отдельный раздел руководства содержит диагностику по внешнему виду свечей зажигания — приведены 8 пронумерованных примеров с фотографиями, по которым можно сопоставить нагар и состояние электрода с конкретной проблемой в работе двигателя. Там же есть иллюстрация автомобиля с пронумерованными зонами, которая помогает локализовать источник посторонних шумов и стуков при осмотре.

Какие двигатели разбирает руководство

По бензиновым моторам ET3J4, EP6, EP6DT, EW7A и EW10A/J4/J4S в книге даны таблицы с объёмом цилиндров, диаметром и ходом поршня, степенью сжатия, мощностью и крутящим моментом. Отдельные таблицы приведены по системе смазки (объём масла с фильтром и без) и по системе охлаждения — ёмкость системы, температура срабатывания термостата и цвет разъёмов датчиков. Для дизельного двигателя показана процедура снятия и установки топливных форсунок и топливной рампы высокого давления с указанием моментов затяжки и нужных приспособлений (в том числе 4069-T), а также демонтаж блока электронной дроссельной заслонки EP6DT и впускного коллектора по шагам.

Что есть по трансмиссии и подвеске

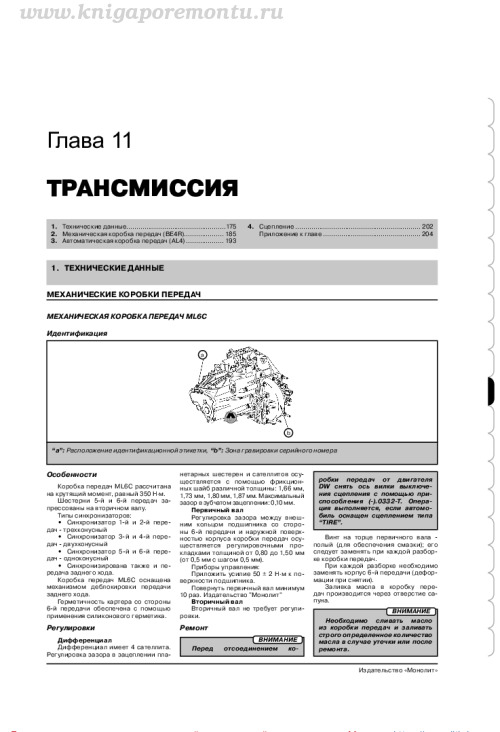

По механической коробке передач ML6C в руководстве описаны типы синхронизаторов и порядок регулировки дифференциала. По приводным валам приведены маркировки в зависимости от типа установленного двигателя и коробки. Геометрия передней и задней подвески дана с конкретными углами — схождение, развал, наклон поворотного кулака.

Полное содержание книги — 20 глав, от действий в чрезвычайных ситуациях до электросхем и толкового словаря терминов:

Содержание руководства

• Действия в чрезвычайных ситуациях
• Общие сведения об автомобиле, история модели и технические характеристики
• Определение неисправностей по внешнему виду свечей зажигания
• Поиск источников шумов и стуков
• Бензиновые двигатели ET3J4, EP6, EP6DT, EW7A, EW10A/J4/J4S
• Дизельные двигатели
• Система смазки двигателя
• Система охлаждения
• Топливная система, форсунки и топливная рампа высокого давления
• Система впуска и электронная дроссельная заслонка
• Система выпуска отработавших газов
• Сцепление
• Механическая коробка передач ML6C
• Приводные валы
• Передняя подвеска
• Задняя подвеска
• Рулевое управление
• Тормозная система
• Электрооборудование и электросхемы
• Толковый словарь терминов

В конце книги приведён фрагмент электросхемы освещения салона с условными обозначениями цветов проводов (NR, RG, JN и другие) и графическим изображением схемы соединений — удобно для тех, кто занимается поиском неисправностей в электрике самостоятельно. Издание доступно в электронном виде PDF, а при необходимости печатную версию можно заказать с доставкой курьером или почтой.
