Руководство по ремонту Toyota Avensis с 2009 г.

Toyota Avensis выпускалась с 2009 года в нескольких модификациях, включая обновлённую версию 2011 года, и на неё устанавливались как бензиновые, так и дизельные моторы — эта книга даёт механику или владельцу полную картину устройства машины по каждому из этих вариантов.

Двигательная линейка в руководстве разложена по отдельным главам: бензиновые 1ZR-FAE (1.6 л), 2ZR-FAE (1.8 л) и 3ZR-FAE (2.0 л) описаны в своих разделах наравне с дизельными двигателями. Для каждого мотора в книге приведены таблицы технических данных — зазоры клапанов, давление сжатия, натяжение ремня, диаметры шеек — то есть цифры, без которых невозможна ни диагностика, ни последующая регулировка.

Как книга помогает искать неисправность двигателя?

Один из показательных примеров практической пользы издания — раздел с иллюстрированным разбором состояния свечей зажигания: в книге приведено восемь характерных случаев нагара и повреждений электродов, по которым можно судить о работе двигателя ещё до полной разборки. Отдельно дана схема автомобиля с пронумерованными зонами, которая помогает соотнести посторонний шум или стук с конкретным узлом подвески, трансмиссии или кузова.

Что говорится о вариаторе и коробках передач?

В книге отдельно расписаны процедуры для механической коробки передач и вариатора — в частности, регулировка троса переключения передач и проверка уровня жидкости вариатора описаны пошагово, с примечаниями по безопасности и иллюстрациями снимаемых узлов. Там же рассмотрено снятие приводных валов.

Полное оглавление руководства включает следующие главы:

• Действия в чрезвычайных ситуациях (замена предохранителей, замена колеса, запуск от внешнего источника, буксировка)

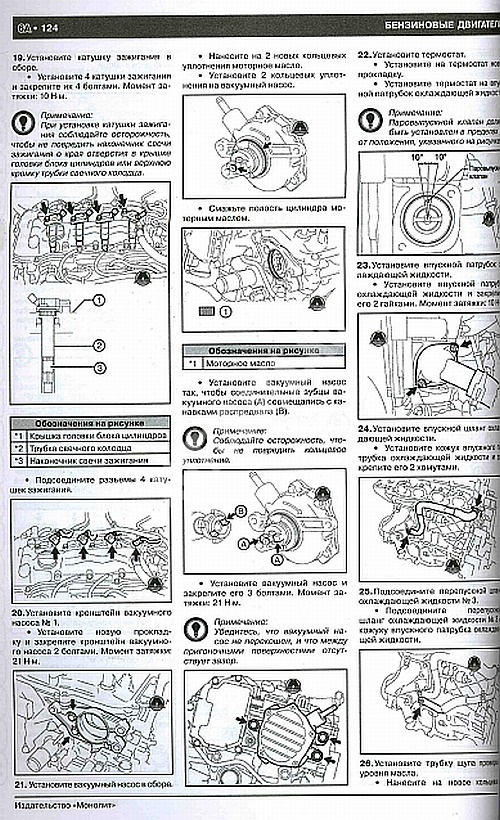

• Бензиновые двигатели 1ZR-FAE, 2ZR-FAE, 3ZR-FAE
• Дизельные двигатели 2AD-FTV и 2AD-FHV
• Системы управления двигателем
• Система смазки
• Система охлаждения
• Система впуска и выпуска
• Механическая коробка передач
• Вариатор
• Приводные валы
• Ходовая часть
• Тормозная система
• Рулевое управление
• Кузов
• Системы пассивной безопасности
• Отопление и кондиционирование
• Электрооборудование

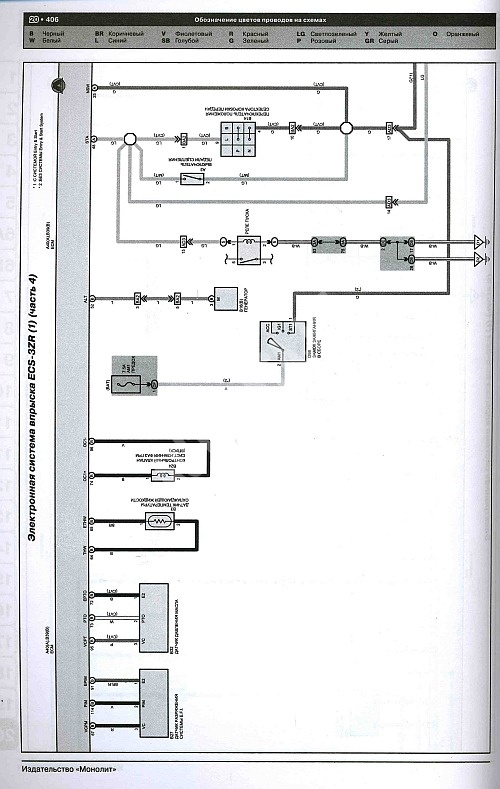

• Электрические схемы

Во вводной части книги дано описание истории поколений модели и приведены технические характеристики по каждой версии двигателя — 1.6, 1.8, 2.0, 2.0 D-4D и 2.2 D-4D — с расходом топлива, объёмом топливного бака, типами кузова и коробки передач, так что перед основной частью читатель получает справочный обзор всей линейки Avensis этого поколения.

Глава про электрооборудование доведена до конкретных схем — например, в разделе про систему подзарядки показаны генератор, регулятор напряжения, предохранители и разъёмы с полной разводкой.
