Руководство по ремонту и эксплуатации Suzuki Grand Vitara с 2005 г.

Suzuki Grand Vitara с 2005 года выпуска — машина, ремонт которой требует под рукой точных цифр: моментов затяжки, зазоров, номеров деталей. Именно такие данные собраны в книге издательства «Легион-Автодата» серии «Профессионал» (446 страниц), написанной для владельцев и мастеров сервисов, обслуживающих версии с двигателями M16A объёмом 1,6 л и J20A объёмом 2,0 л.

Издание построено по принципу пошаговых процедур с разборными схемами. Например, при снятии крышки цепи ГРМ и самой цепи привода ГРМ на обоих моторах в книге показаны все элементы — от шкива коленвала и сальника до натяжителя, звёздочки и планки натяжителя — с указанием моментов затяжки в Н·м. Похожим образом подана и работа со сцеплением: даны моменты затяжки болтов маховика (70 Н·м для M16A и 68 Н·м для J20A) и кожуха сцепления (23 Н·м), а также допустимая глубина заклёпок фрикционного диска — от номинальных 1,5 мм до предельных 0,5 мм.

Что говорит книга о подвеске и тормозах Grand Vitara

Раздел о передней подвеске разбирает снятие ступицы и поворотного кулака с моментами затяжки гайки ступицы (200 Н·м) и суппорта (85 Н·м). В части тормозной системы описана процедура снятия главного тормозного цилиндра с моментом затяжки гаек тормозных трубок 16 Н·м, а также проверка свободного хода педали тормоза (1–8 мм) и зазора выключателя стоп-сигналов (1,5–2,5 мм) — параметры, которые сложно найти без справочной литературы. Отдельно книга затрагивает ABS и ESP как часть тормозной системы автомобиля.

Кузов, электрика и другие узлы

Для кузовных работ приведены разборочные схемы переднего и заднего бамперов с перечнем деталей — решётка радиатора, отделка бампера, энергопоглощающая вставка и другие элементы. Электрическая часть представлена таблицей расположения разъёмов «C» в подкапотном пространстве с указанием цвета проводов и точек подключения форсунок, датчиков, катушек зажигания, а также полной электрической схемой «Двигатель и система управления кондиционером (M16A)». Есть и таблица каталожных номеров прокладок для M16A и J20A — прокладка головки блока, прокладки впускного и выпускного коллекторов, кольцевые уплотнения.

Полный перечень разделов книги

• Руководство по эксплуатации

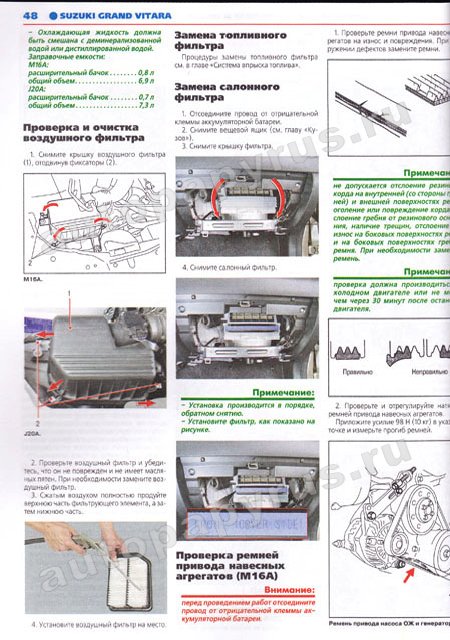

• Техническое обслуживание
• Механическая часть двигателей M16A и J20A
• Система охлаждения

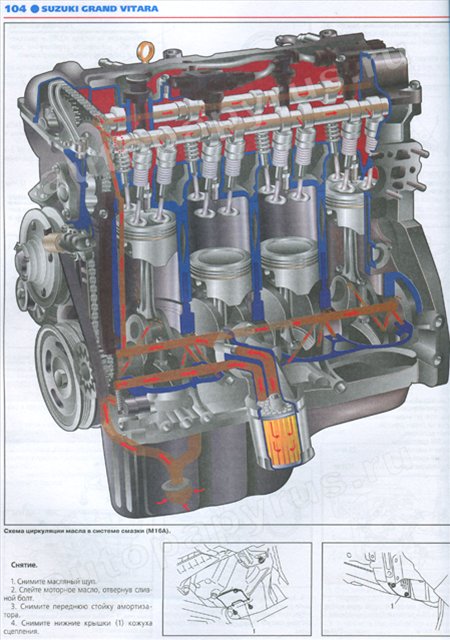

• Система смазки
• Система впрыска топлива
• Система зажигания
• Система запуска двигателя
• Система зарядки
• Сцепление
• Механическая коробка передач (МКПП)
• Автоматическая коробка передач (АКПП)
• Раздаточная коробка
• Карданный вал

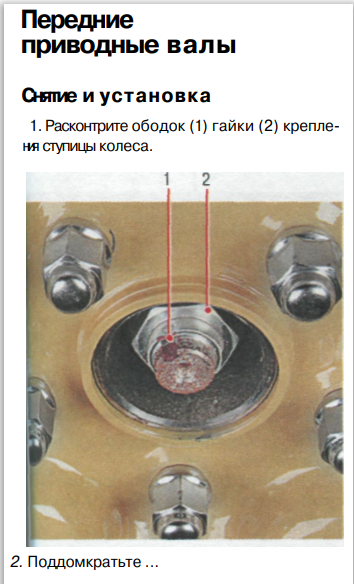

• Приводные валы
• Подвеска
• Редукторы

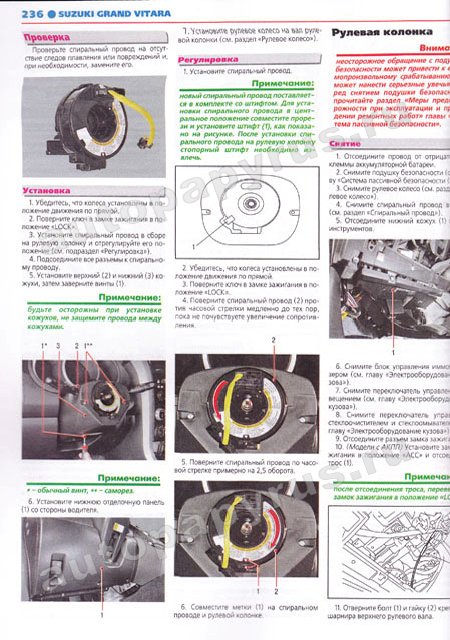

• Рулевое управление
• Тормозная система, включая ABS и ESP
• Кузов
• Кондиционер, отопление и вентиляция
• Система пассивной безопасности (SRS)
• Электрооборудование кузова и электрические схемы

Такой набор разделов охватывает и точные моменты затяжки конкретных узлов, и общее устройство того, что делают со «Сузуки» на СТО. Приобрести издание можно в бумажном виде или в формате PDF — через партнёрские ссылки на нашем сайте.
