Руководство по эксплуатации и ремонту Subaru Forester с 2012 г., бензин

Subaru Forester четвёртого поколения (кузов SJ), выпускавшийся с 2012 года, предлагался с тремя бензиновыми моторами — атмосферными 2.0 (FB20) и 2.5 (FB25), а также турбированным 2.0 (FA20). Издательство «Монолит» выпустило для этого поколения отдельное руководство, где расписаны и повседневная эксплуатация, и ремонт основных узлов, и полные электрические схемы — всего 20 глав, от действий в экстренных ситуациях до толкового словаря автомобильных терминов.

Книга даёт таблицы технических параметров для всех трёх моторов — степень сжатия, фазы газораспределения, зазоры клапанов, обороты холостого хода — отдельно для атмосферных версий и для турбированной FA20. Есть и практическая часть: например, отдельная страница разбирает внешний вид свечей зажигания — приведено восемь характерных состояний электрода и нагара с пояснением, о чём каждое из них говорит владельцу.

Как в книге устроена диагностика посторонних шумов

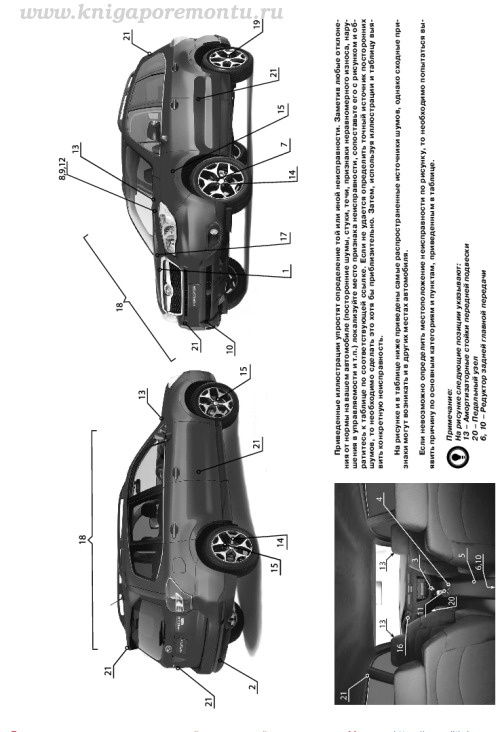

Для поиска источника шума или стука руководство предлагает общую схему автомобиля с пронумерованными узлами — амортизаторными стойками, педальным узлом, редуктором задней главной передачи и другими деталями, которые чаще всего становятся причиной нехарактерных звуков в салоне или под капотом.

Что есть по трансмиссии и ходовой части

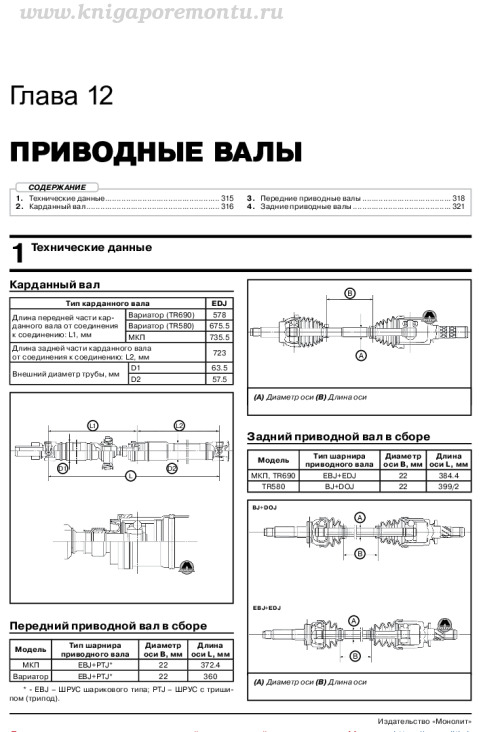

Отдельные главы касаются сцепления, механической коробки передач, вариатора (в книге разобраны модели TR580 и TR690), карданного и приводных валов. Для каждого узла приведены моменты затяжки резьбовых соединений и покомпонентные взрывные схемы — в частности, по элементам сцепления и системе впуска с воздушным фильтром.

Разделы руководства по ремонту Subaru Forester SJ

1. Действия в чрезвычайных ситуациях (спущенное колесо, запуск от внешнего источника, буксировка)
2. Атмосферный двигатель
3. Двигатель с турбокомпрессором
4. Система питания
5. Система охлаждения
6. Система смазки
7. Сцепление
8. Механическая коробка передач
9. Вариатор
10. Приводные валы
11. Ходовая часть
12. Тормозная система
13. Рулевое управление
14. Кузов
15. Пассивная безопасность
16. Отопление и кондиционирование
17. Электрооборудование
18. Электрические схемы
19. Толковый словарь
20. Техническое обслуживание

Отдельно стоит заметить главу про систему питания: в ней дан пример пошагового снятия дроссельной заслонки с фотографиями моторного отсека, что удобно для тех, кто впервые разбирает узел самостоятельно. А в главе по электрооборудованию приведена схема штатной аудиосистемы с расшифровкой цветов проводки и обозначением разъёмов.
