Руководство по эксплуатации и ремонту Renault Kaptur с 2016 г., бензин

Renault Kaptur — компактный кроссовер на платформе B0, который французский концерн предлагает российским покупателям с 2016 года. На него устанавливались бензиновые двигатели H4M объёмом 1.6 л мощностью 114 л.с. и F4R объёмом 2.0 л мощностью 143 л.с., а в паре с ними работали как механические коробки на 5 и 6 передач, так и вариатор X-Tronic или четырёхступенчатый автомат. Руководство по эксплуатации и ремонту собрано для тех, кто хочет разобраться в устройстве этого автомобиля и обслуживать его без обращения на станцию техобслуживания.

Глава с ежедневными проверками содержит иллюстрированную таблицу состояния свечей зажигания — по цвету нагара на электроде можно определить, богатая или бедная смесь подаётся в цилиндры, есть ли масляные отложения или признаки разрушения электрода. Там же дана схема кузова с обозначенными точками, где чаще всего рождаются посторонние шумы — от амортизаторных стоек до редуктора заднего моста.

Что рассказано про двигатели и системы Kaptur

Главы 6A и 6B посвящены раздельно моторам 1.6 и 2.0 литра: здесь собраны технические таблицы по приводному ремню навесного оборудования, распредвалам, седлам и пружинам клапанов, блоку цилиндров, поршням, поршневым кольцам и шатунам, а также по прокладке головки блока цилиндров — со схемами сечений и номинальными размерами в миллиметрах. Глава 7 разбирает меры предосторожности при работах с системой питания и управления двигателем, включая особенности диагностики через OBD. В главе 9 приведены таблицы заправочных объёмов, допустимых марок охлаждающей жидкости и температур срабатывания термостата для каждого из двигателей.

Трансмиссия, подвеска и электрика

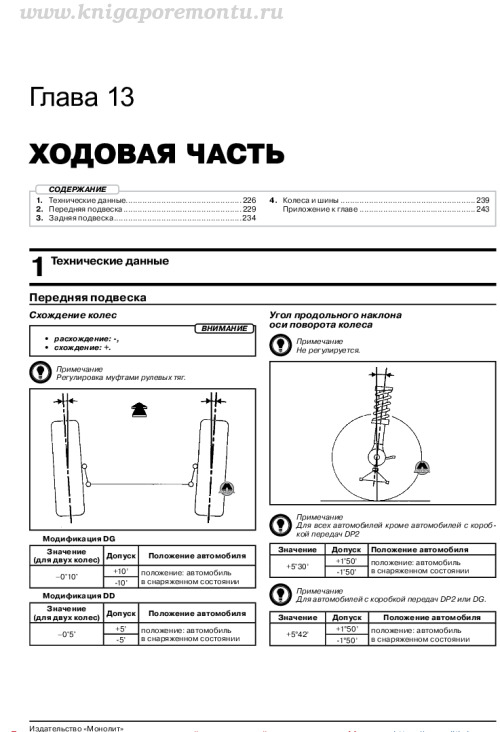

Глава 11A описывает гидропривод сцепления и порядок прокачки системы для удаления воздуха, а глава 11C содержит таблицы совместимых масел для раздаточной коробки и заднего моста — актуально для версий с полным приводом и блокировкой муфты. В главе 13 приведены регулировочные значения схождения колёс и угла продольного наклона оси поворота передней подвески. Глава 20 знакомит с электрическими схемами автомобиля: цветовой маркировкой проводов, принципиальными схемами АБС и системы стабилизации, а также нумерацией контактов разъёмов автоматической коробки передач.

Полное содержание руководства по ремонту Renault Kaptur

1. Технические данные
2. Задние тормозные механизмы
3. Рулевое колесо и рулевая колонка
4. Кузовные размеры
5. Описание системы и меры предосторожности
6. Система зажигания
7. Система наружного освещения
8. Ближний свет фар
9. Замки дверей
10. Подушки безопасности
11. Противотуманные фонари, задние

Такой набор глав пригодится и тем, кто планирует крупный ремонт своими руками, и тем, кому нужно просто свериться с регулировочными значениями или разобраться в электрической схеме перед визитом к мастеру.
