Renault Kaptur с 2016 г.: руководство по ремонту, эксплуатации и каталог деталей

Renault Kaptur строится на платформе B0, той же, что использована для Duster и европейского Renault Captur, и это родство сразу заметно в конструкции кузова, подвески и силовых агрегатов. Книга по ремонту и обслуживанию рассматривает автомобиль начиная с 2016 года выпуска, охватывая обе версии привода — переднюю (2WD) и полную (4WD), а также оба бензиновых двигателя, которые устанавливались на эту модель.

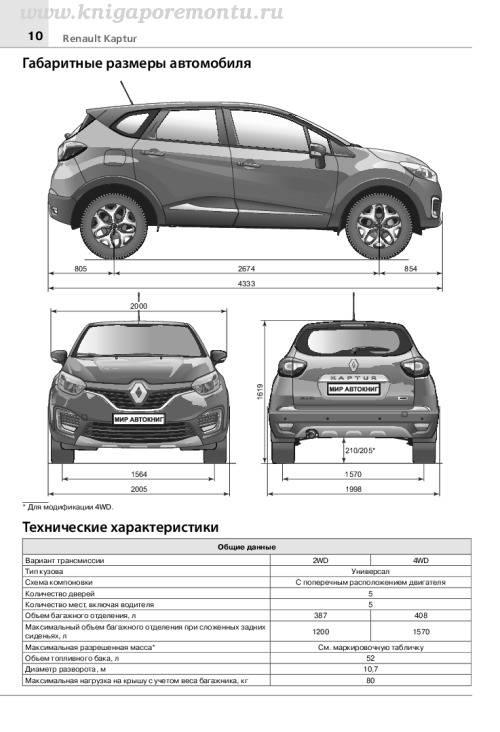

Первая глава «Общие сведения об автомобиле» знакомит с историей создания Kaptur, его конструктивными особенностями и приводит габаритные чертежи кузова с точными размерами кузова (длина 4333 мм, ширина 2000 мм и другие параметры), а также сводные таблицы характеристик по вариантам трансмиссии.

Какие двигатели разбирает книга

Отдельные таблицы в издании приводят технические параметры моторов H4M объёмом 1,6 литра и F4R объёмом 2,0 литра — рабочий объём, степень сжатия, мощность, крутящий момент и расход топлива. Одна из иллюстраций показывает моторный отсек с пронумерованными элементами системы управления двигателем: датчики, катушки зажигания, дроссельный узел и электронный блок управления.

Что рассказано про трансмиссию и ходовую часть

Глава 10 «Трансмиссия» содержит схематичное изображение устройства трансмиссии с обозначением сцепления, коробки передач, карданной передачи и ШРУСов, а также справочные таблицы по раздаточной коробке — моменты затяжки резьбовых соединений и объём заливаемого масла. Главы 11–13, о ходовой части, рулевом управлении и тормозной системе, дают таблицы моментов затяжки крепёжных соединений, а также параметры дисков, шин и тормозных механизмов.

Электрооборудование, кузов и климатическая установка

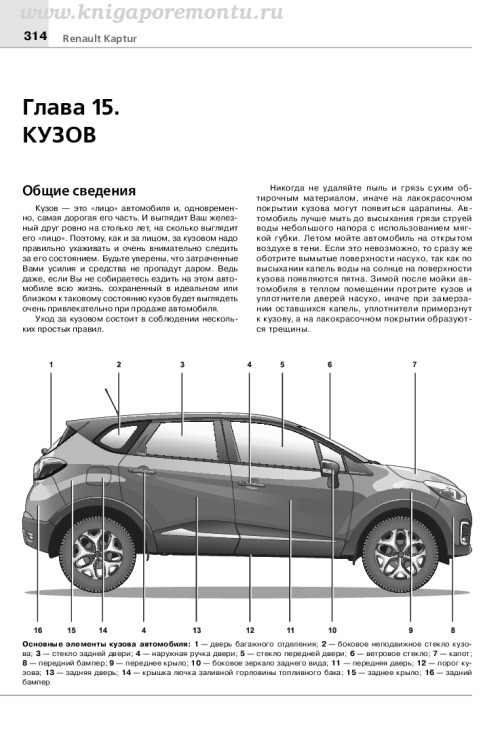

Раздел об электрооборудовании описывает бортовую сеть автомобиля и шину CAN, а глава о кузове содержит схему с пронумерованными элементами кузовных панелей. Отдельно приведено описание климатической установки — компрессора, конденсора и ресивера-осушителя. В конце книги размещены образцы электрических схем: заряд аккумулятора и запуск двигателей H4M и F4R с расшифровкой цветов проводов.

Оглавление руководства по ремонту

• Общие сведения об автомобиле
• Ключи к автомобилю
• Заправка автомобиля топливом
• Извлечение запасного колеса и комплекта инструментов на переднеприводном автомобиле
• Полировка кузова
• Защита картера двигателя — снятие и установка
• Задний редуктор — проверка технического состояния
• Задний редуктор — замена трансмиссионного масла
• Стеклоочистители и стеклоомыватели
• Замок задней двери — снятие, установка и регулировка
• Стеклоподъемник задней двери — снятие и установка

Помимо основных ремонтных глав, книга включает каталог запасных частей с номерами деталей — например, элементов крепления двигателя, что удобно при заказе комплектующих для замены. Такой набор справочных таблиц и схем делает издание рабочим инструментом и для владельца Kaptur, самостоятельно выполняющего мелкий ремонт, и для мастера в СТО, которому нужны точные моменты затяжки и номера деталей.
