Руководство по ремонту и техническому обслуживанию КамАЗ 5320

КамАЗ 5320 выпускался с 1976 года в нескольких вариантах колёсной формулы — 4х2, 4х4, 6х4, 6х6 и 8х8, и это руководство охватывает семейство в целом, вместе с модификацией 54115. Книга описывает дизельные двигатели КамАЗ, которые устанавливались на эти грузовики: 7403, 740.10, 740.11-240, 740.13-260 и 740.14-300 — с соответствующими им моментами затяжки, спецификациями деталей и порядком регулировок.

Материал построен как последовательный разбор всех узлов машины — от силового агрегата до электрооборудования — с чертежами, на которых детали пронумерованы и привязаны к спецификациям. Например, раздел по коробке передач модели 14 содержит полную спецификацию валов, подшипников и крышек, а по раздаточной коробке даны процедуры снятия и установки с моментами затяжки болтов карданных валов в диапазонах 59–69, 78–88 и 118–137 Н·м.

Что можно найти в разделах по трансмиссии и ходовой части

Отдельного внимания заслуживает подбор передаточных чисел главной передачи ведущих мостов — в руководстве приведены таблицы с числами 5,94, 6,53 и 7,22 в зависимости от количества зубьев шестерён, что удобно при подборе запчастей или проверке комплектации моста. Для передней оси даны чертежи поворотных кулаков, а для подвески — таблицы с рессорами и амортизаторами как передних, так и задних узлов.

Как устроен раздел по рулевому управлению и сцеплению

Механизм выключения сцепления с гидроприводом разобран вместе с порядком его прокачки. Раздел рулевого управления описывает снятие, установку и разборку рулевого механизма с указанием моментов затяжки на каждом этапе.

Полное содержание руководства

1. Инструкция по эксплуатации

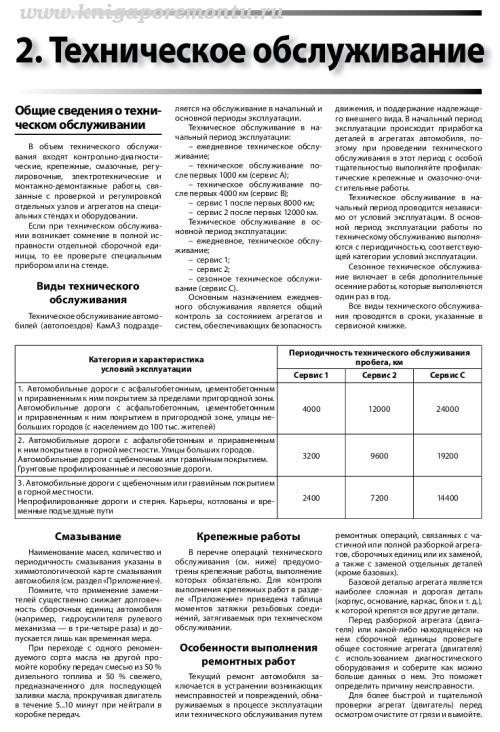

2. Техническое обслуживание
3. Двигатель
4. Сцепление
5. Коробка передач
6. Раздаточная коробка
7. Карданная передача
8. Ведущие мосты

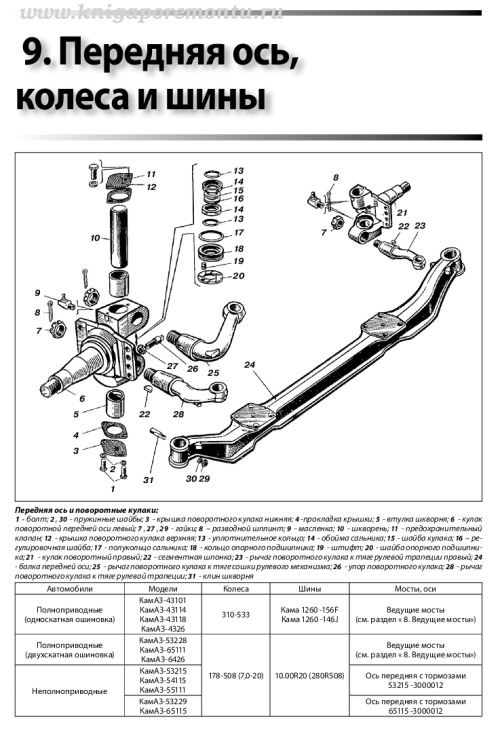

9. Передняя ось и шины
10. Подвеска
11. Рулевое управление
12. Тормозная система
13. Рама
14. Кабина
15. Платформа
16. Электрооборудование
17. Приложения

Последний из показанных разделов — «Электрооборудование» — включает описание предпускового подогревателя: теплообменника, насосного агрегата с жидкостным насосом, электромагнитного топливного клапана и электронагревателя топлива, со схемами и перечнем пронумерованных деталей.
