Книга по ремонту и техобслуживанию JAC 1020 (K, KR), 2.5 л. дизель

Грузовики JAC 1020, 1020K и 1020KR оснащаются дизельным двигателем YSD490Q (QC490Q) рабочим объёмом 2,54 литра, и именно вокруг этого силового агрегата, а также сопутствующих ему систем трансмиссии, тормозов и электрооборудования построено данное руководство. Книга подходит как владельцу, который хочет разобраться в устройстве своей машины, так и механику автосервиса, которому нужны точные цифры и схемы для конкретной операции.

Какие узлы разбирает книга подробно

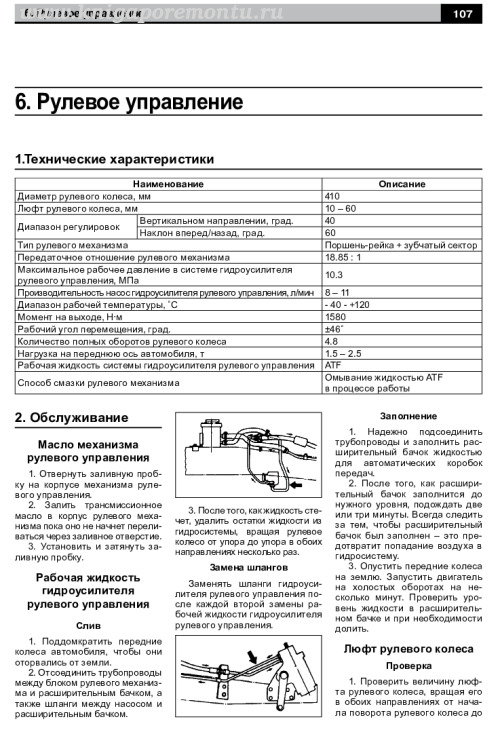

Отдельное внимание в руководстве уделено коробке передач LG520E30 — приведены передаточные числа по каждой передаче, что важно при подборе запчастей или диагностике посторонних шумов в трансмиссии. Также описана главная передача, сцепление и тормозная система с барабанными механизмами на передней и задней осях, включая стояночный тормоз. Рулевое управление рассмотрено в варианте с гидроусилителем.

Почему стучит или свистит двигатель YSD490Q

В книге есть таблица возможных неисправностей двигателя, где перечислены такие проявления, как стук, свист и посторонний шум, а рядом с каждым — вероятные причины и порядок действий по устранению. Такая таблица удобна именно тем, что позволяет быстро сориентироваться по симптому, не перебирая весь двигатель целиком.

Приборная панель, электрика и кондиционер

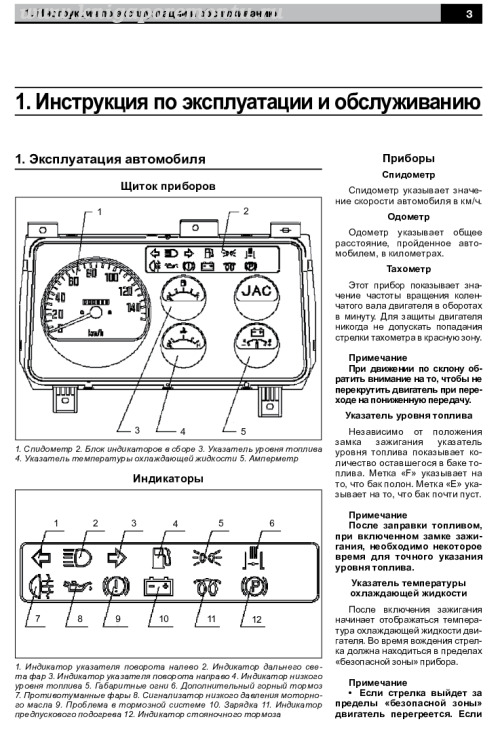

Руководство подробно описывает щиток приборов — спидометр, одометр, тахометр, указатели уровня топлива и температуры, а также назначение индикаторов на панели (поворотники, дальний свет, зарядка аккумулятора, стояночный тормоз и другие). В руководстве также приведена электрическая схема стартера с обозначением обмоток, якоря и щёток, а также таблица цветовой маркировки проводов по основным цепям — стартеру, зарядке, освещению и сигнализации. Для кабины и кузова приведены характеристики системы кондиционирования на хладагенте R134a с компрессором 5H14, а также схема крепления ветрового стекла.

Каталог запчастей в составе руководства

В завершающей части книги собраны фрагменты каталога запчастей: пронумерованные схемы шестерён газораспределительного механизма, деталей коробки передач и жгутов электропроводки кабины, а рядом — таблицы с номерами позиций, названиями деталей и их количеством. Это удобно при заказе конкретной детали, когда важно не ошибиться с номером.

Полное содержание руководства по эксплуатации JAC 1020

• Эксплуатация автомобиля
• Технические характеристики
• Обслуживание двигателя
• Привод газораспределительного механизма (ГРМ)
• Блок цилиндров
• Система охлаждения
• Обслуживание трансмиссии
• Технические характеристики коробки передач и главной передачи
• Передняя подвеска и мост
• Колеса и шины
• Гидропривод тормозов
• Рулевой механизм с гидроусилителем
• Кабина
• Система отопления и кондиционирования

Тем, кто занимается ремонтом JAC 1020 не от случая к случаю, а регулярно, разумно держать это руководство под рукой в бумажном виде — но для быстрой сверки цифр перед поездкой в магазин запчастей вполне хватит и PDF-версии на телефоне или ноутбуке.
