Hyundai Trajet 1996-2006: руководство по ремонту и эксплуатации

Hyundai Trajet выпускался с двигателями разных типов — от бензиновых 2.0i 16V и 2.7i V6 24V до дизельных 2.0 CRDi и 2.0 GRDi, и это издание от «Монолит» разбирает устройство и обслуживание всех этих версий, включая машины после обновления 2004 года. Всего в книге 19 глав, охватывающих модели Trajet FO и XG от инструкции по эксплуатации до полного набора электросхем.

Что рассказано про двигатель и его системы

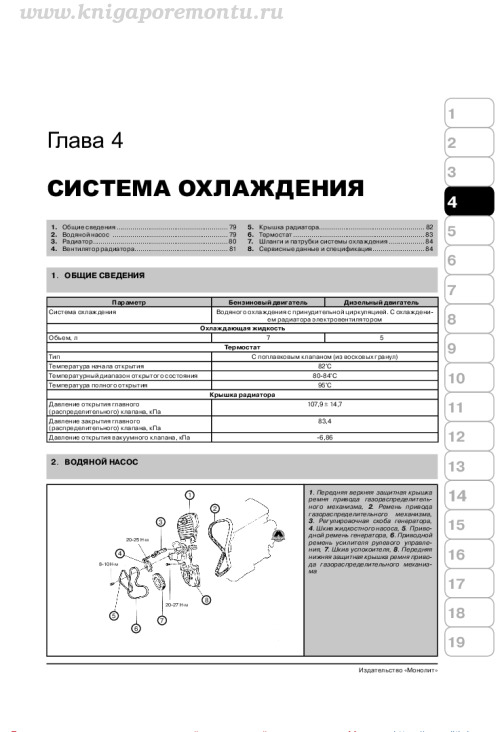

Глава «Механическая часть двигателя» приводит таблицы с характеристиками бензиновых 2.0 и 2.7-литровых моторов и дизельного 2.0 — диаметр цилиндра, ход поршня, степень сжатия, углы открытия и закрытия клапанов. Отдельно даны «Система охлаждения» со схемой водяного насоса и моментами затяжки, параметрами термостата и крышки радиатора, «Система смазки» с графиком подбора вязкости масла по SAE в зависимости от температуры и порядком проверки уровня, а также «Система питания» со схемой педали акселератора, характеристиками форсунок и топливного бака.

Управление двигателем, впуск и выпуск, электрика

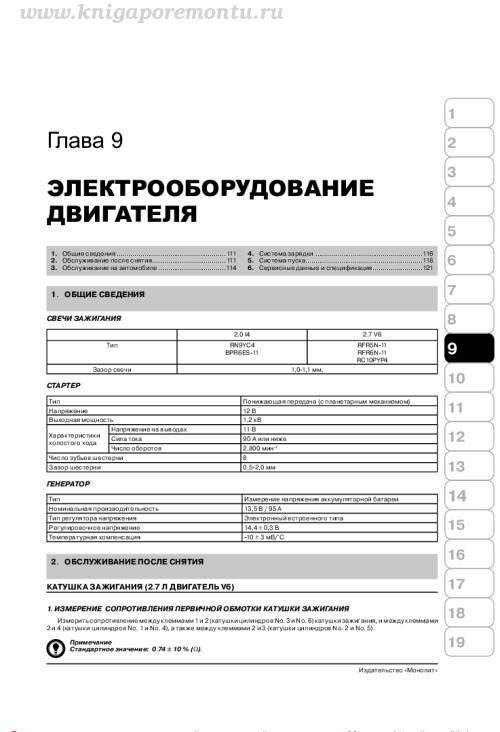

В главе «Система управления двигателем» показано расположение клапана вентиляции картера и каталитических нейтрализаторов, а «Системы впуска и выпуска» дают разборную схему выпускного коллектора с глушителем и датчиком кислорода. Для тех, кто хочет разобраться в проводке, полезна глава «Электрооборудование двигателя» — здесь есть данные по свечам зажигания, стартеру, генератору и катушке зажигания версии V6.

Сцепление, трансмиссия и приводные валы

Отдельная глава «Сцепление» описывает регулировку педали с конкретными значениями люфта и свободного хода и приводит схему прокачки гидросистемы. Глава «Коробка передач» содержит таблицы передаточных чисел для автоматических коробок F4A42 и F4A51, а также механической M5GF1. Завершает этот блок глава «Приводные валы и мосты» с параметрами шарниров и подшипников.

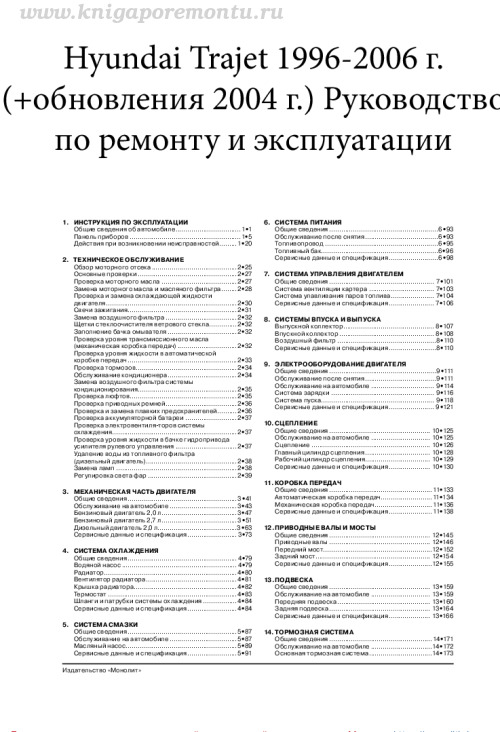

Полное содержание руководства

• Инструкция по эксплуатации
• Введение, история модели и технические данные версий Trajet FO и XG
• Механическая часть двигателя
• Система охлаждения
• Система смазки
• Система питания
• Система управления двигателем
• Системы впуска и выпуска
• Электрооборудование двигателя
• Сцепление
• Коробка передач (АКПП F4A42, F4A51, МКПП M5GF1)
• Приводные валы и мосты
• Электросхемы (в том числе схема головного освещения с реле фар, предохранителями, разъемами и цветовой маркировкой проводов)

Электросхема головного освещения в книге включает обозначение реле фар, предохранителей, разъемов и цветовую маркировку проводов. Печатную версию или PDF-файл этого руководства можно найти по ссылкам на нашем сайте.
