Мануал по эксплуатации и обслуживанию Hyundai Accent / Verna с 2006 г., дизель

Третье поколение Hyundai Accent, известное на корейском и российском рынке также под именем Verna, продавалось с 2006 по 2010 год. Для дизельной версии, которой посвящено данное издание, использовался турбированный двигатель D4FA объёмом 1493 см³ (система питания 1.5 CRDi) в паре с механической коробкой передач — именно эта модификация подробно разобрана в руководстве издательства «Монолит».

Книга построена как полноценное техническое руководство: 19 глав охватывают механическую часть двигателя, топливную аппаратуру дизеля, системы охлаждения и смазки, впуск и выпуск, управление двигателем, электрооборудование, сцепление, коробку передач, приводные валы, подвеску, рулевое управление, тормоза, кузов, пассивную безопасность и климатическую систему. Каждый раздел содержит не только описание конструкции, но и конкретные цифры — моменты затяжки, объёмы жидкостей, параметры калибровки датчиков — которые нужны при реальном ремонте, а не только для общего понимания устройства машины.

Что можно найти в главах по двигателю и топливной системе

В главе, посвящённой механической части мотора D4FA, приведены табличные данные по диаметру цилиндров, ходу поршня и фазам газораспределения, включая размеры распредвалов и клапанов. Отдельная глава о системе питания дизеля даёт пронумерованную схему топливного бака, ТНВД, форсунок, рампы и датчиков давления, а также таблицу рабочего давления топлива вплоть до 1600 бар. Глава про замену масла и масляного фильтра расписывает моменты затяжки, объёмы заливаемого масла и правила безопасной работы с отработанным маслом.

Электрооборудование и калибровки датчиков

Для главы про впускной и выпускной коллектор в руководстве дана схема сборки с моментами затяжки болтов крепления. Глава по управлению двигателем содержит таблицы калибровочных параметров датчика массового расхода воздуха, положения дроссельной заслонки, давления наддува, температуры и кислородного датчика с числовыми значениями напряжения и сопротивления. В книге также приведены цветные электрические схемы, включая цепи АБС и наружных зеркал заднего вида с нумерацией разъёмов и маркировкой проводов по цвету.

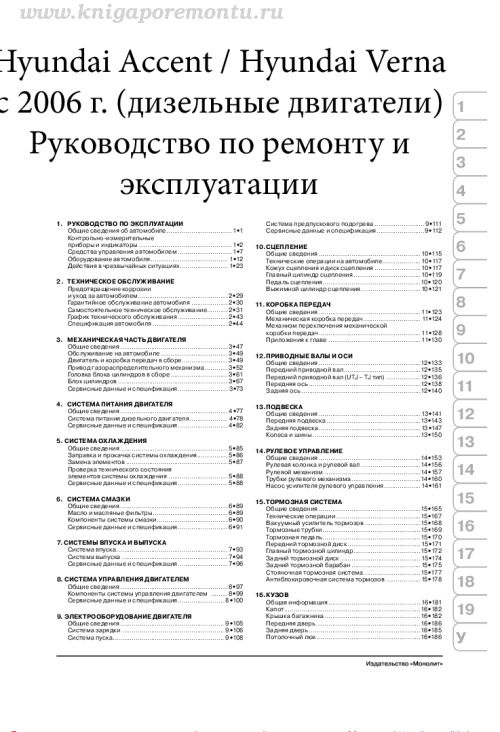

Полный перечень разделов книги

• Сервисные данные и спецификация
• Система питания двигателя
• Механизм переключения механической коробки передач
• Передний приводной вал
• Задняя ось
• Подвеска — общие сведения
• Передняя подвеска
• Рулевое управление
• Рулевая колонка и рулевой вал
• Кузов — общие сведения
• Задняя дверь
• Приборная панель
• Электронный блок управления системой подушек безопасности
• Модули подушек безопасности, часовая пружина
• Кондиционирование — общие сведения
• Конденсатор

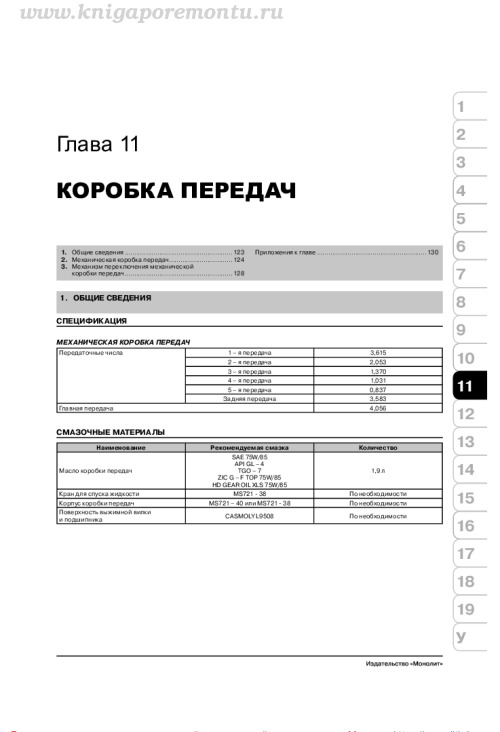

Для владельцев ходовой части, сцепления, коробки передач и приводных валов в руководстве также приведены списки специнструмента с кодами деталей и рекомендуемых смазочных материалов. Отметим, что издание сфокусировано именно на дизельной модификации D4FA — для бензиновых версий Accent/Verna того же поколения потребуется отдельная книга.
