Руководство по ремонту и обслуживанию Honda Fit / Jazz с 2001 г., бензин

Honda Fit выпускается с 2001 года и на рынках Европы, Азии и Африки известна под именем Honda Jazz. Речь идёт о моделях GD с бензиновыми двигателями 1.3 и 1.5 литра, а также о версиях Jazz с моторами 1.2 и 1.4 литра — именно этот модельный ряд охватывает данное руководство издательства «Монолит». Книга построена как практическое пособие для владельца и механика: 18 глав последовательно проводят через устройство автомобиля, от эксплуатационных процедур до электросхем.

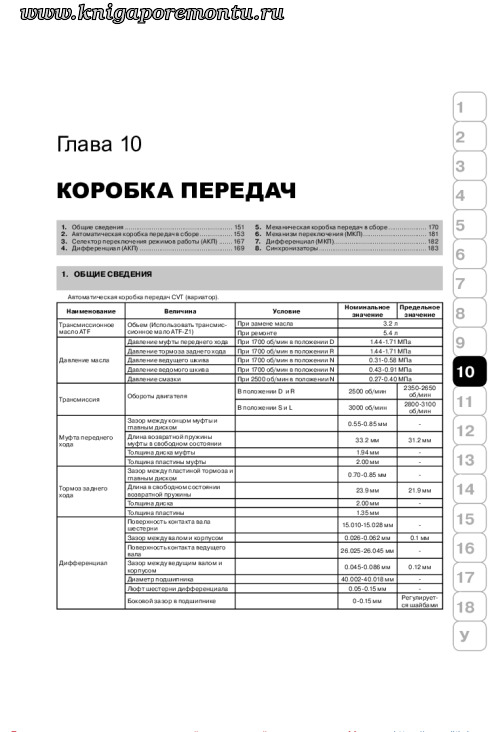

Во вводной части издания дано описание истории модели, кузова и комплектаций Cool, LS и LSE, а также технических характеристик двигателей и шин — это помогает быстро определить, какая версия Fit или Jazz стоит перед читателем. Дальше руководство переходит к конкретике: таблицы с номинальными и предельными значениями компрессии, зазоров клапанов и размеров распредвала (главы «Механическая часть двигателя», «Система питания», «Приводные валы», «Ходовая часть»), а также параметры холостого хода и давления топлива в главе о системе питания.

Что можно найти по двигателю и топливной системе

Глава «Система питания» показывает схему расположения бака, топливного насоса, фильтра и рампы, а «Впуск и выпуск» разбирает устройство воздушного фильтра и корпуса дроссельной заслонки. Отдельно даны пошаговые инструкции по замене топливного и воздушного фильтров с указанием моментов затяжки. Глава «Охлаждение» описывает расположение радиатора, термостата, водяного насоса и вентиляторов, а «Смазка» — устройство масляного насоса, фильтра и картера.

Трансмиссия, подвеска и электрооборудование

Раздел «Сцепление» разбирает конструкцию главного и рабочего цилиндров, диска и маховика. Отдельные главы посвящены коробке передач — как механической, так и автоматической (вариатору) — а также приводным валам. Ходовая часть и рулевое управление с электроусилителем рассмотрены с иллюстрациями передней и задней подвески. Глава «Электрооборудование двигателя» показывает устройство генератора, стартера, катушки и свечи зажигания, а также расположение блоков предохранителей.

Полный перечень глав руководства

1. Инструкция по эксплуатации
2. Техническое обслуживание
3. Механическая часть двигателя
4. Система питания
5. Система охлаждения
6. Система смазки
7. Впуск и выпуск
8. Электрооборудование двигателя
9. Сцепление
10. Коробка передач (АКП-вариатор и МКП)
11. Приводные валы
12. Ходовая часть
13. Рулевое управление
14. Тормозная система
15. Кузов
16. Кондиционирование
17. Пассивная безопасность (подушки SRS)
18. Электросхемы и указатель сокращений

Последняя глава содержит принципиальные электросхемы системы пуска, зарядки и зажигания — с изображением соединений генератора, катушек зажигания и блоков реле.
