Руководство по ремонту Great Wall Safe / Deer, Sailor / Sing бензин — устройство, ТО и электросхемы

Родство Great Wall Safe/Deer/Sailor/Sing/Pegasus с Toyota 4Runner и Hi-Lux — не случайность, а часть истории компании Great Wall Motors, которая изложена во вступительной части этого руководства. Там же приведены таблицы характеристик по каждой модели — год выпуска, тип кузова, объём двигателя, число дверей, тип коробки передач и расход топлива, — а также описание бензинового двигателя GW491QE объёмом 2,237 л и мощностью 105 л.с. с указанием порядка работы цилиндров (1-3-4-2) и марки свечей зажигания F6RTC.

Глава «Ежедневные проверки» разбирает состояние свечей зажигания по фотографиям: нагар, следы масла, признаки обеднённой или богатой смеси, разрушение электрода — с рекомендациями, как по внешнему виду свечи определить характер неисправности. Отдельный рисунок с пронумерованными узлами (амортизаторные стойки, педальный узел, редуктор главной передачи) помогает локализовать источник посторонних шумов в кузове пикапа или универсала.

Что рассказано о двигателе и его системах

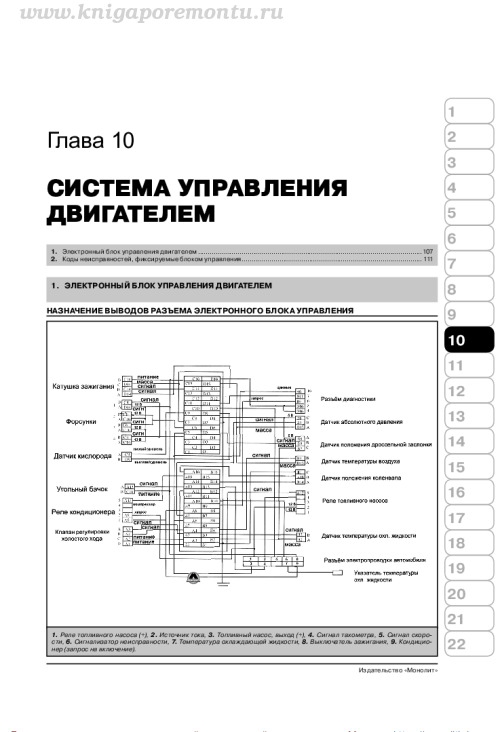

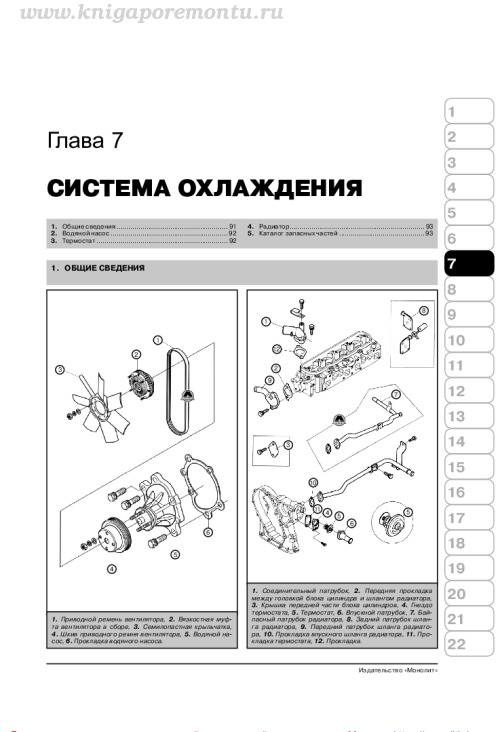

Главы о механической части двигателя, системе охлаждения, смазки и питания содержат схемы-каталоги узлов с пронумерованными деталями — водяной насос, термостат, радиатор, масляный насос и поддон, топливный бак с датчиком уровня, стартер и генератор. Здесь же дана таблица технических характеристик двигателя. Глава по управлению двигателем включает электрическую схему разъёма блока управления с расшифровкой выводов — реле топливного насоса, датчики температуры и положения коленвала.

Электросхемы указателей поворотов и другие узлы

В последней главе книги приведены две отдельные электросхемы указателей поворотов и габаритных огней — одна для Sailor/So Cool/Pegasus/Sing, другая для Deer, с нумерованными разъёмами и элементами: прерывателем, переключателем поворотов, выключателем аварийной сигнализации. Такое разделение по моделям избавляет от путаницы при поиске нужного провода или реле.

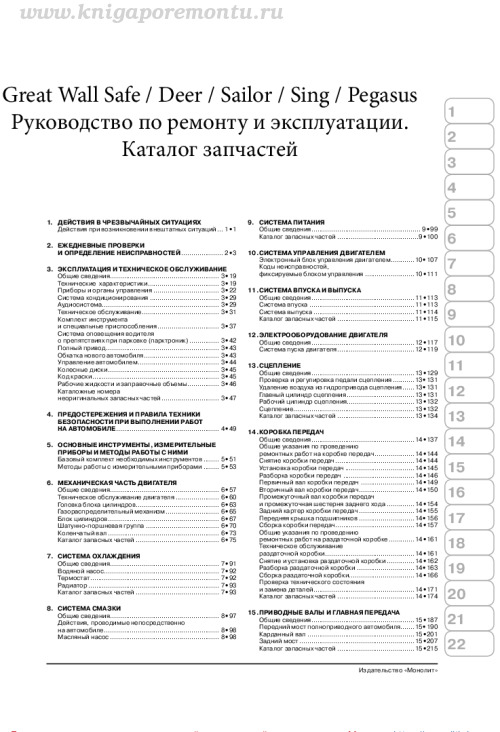

Полный перечень глав руководства

• Действия в чрезвычайных ситуациях
• Ежедневные проверки
• Техническое обслуживание
• Механическая часть двигателя
• Система охлаждения
• Система смазки
• Система питания
• Система управления двигателем
• Система впуска и выпуска
• Электрооборудование
• Сцепление
• Коробка передач
• Ходовая часть
• Тормозная система
• Рулевое управление
• Кузов
• Пассивная безопасность
• Кондиционирование
• Электрические схемы
• Толковый словарь аббревиатур

Такой набор глав охватывает и повседневную эксплуатацию, и серьёзный ремонт узлов ходовой части или трансмиссии, поэтому книга пригодится как владельцу пикапа Deer, так и хозяину универсала Sailor или Sing — независимо от того, ищет он способ устранить конкретную неисправность или просто хочет разобраться в устройстве своей машины.
