Руководство по эксплуатации и ремонту Geely MK / MK 2, Geely GC6

Седаны Geely MK и MK2 (известные также как King Kong), а также более поздний Geely GC6, оснащались бензиновыми двигателями объёмом 1,4, 1,5 и 1,6 литра — MR479Q, MR479QA, MR481QA и JL481Q. Издательство «Монолит» выпустило по этим моделям подробное руководство, охватывающее и повседневную эксплуатацию, и капитальный ремонт — от действий в нештатной ситуации на дороге до полного разбора электрических цепей моторного отсека.

Книга открывается вводной частью с историей моделей и техническими характеристиками — двигатели, типы кузова, расход топлива, комплектации Base, Comfort и Elegance. Дальше следуют 22 главы, которые ведут читателя от простых ежедневных проверок до сложных ремонтных операций.

Как определить состояние двигателя по свечам зажигания

В главе по системе зажигания и питания приведена таблица с 8 характерными вариантами нагара и износа электрода свечи — от нормальной работы до разрушения. По внешнему виду свечи читатель может судить о состоянии двигателя без разборки узлов, что особенно полезно при самостоятельной диагностике.

Откуда идут посторонние шумы и стуки в подвеске

Отдельная иллюстрация в книге показывает автомобиль с пронумерованными точками возможных источников шума — амортизаторные стойки, педальный узел, редуктор задней передачи. Такая схема помогает быстрее сориентироваться при поиске причины стука, не разбирая машину полностью.

Какие технические данные приведены в главах по двигателю

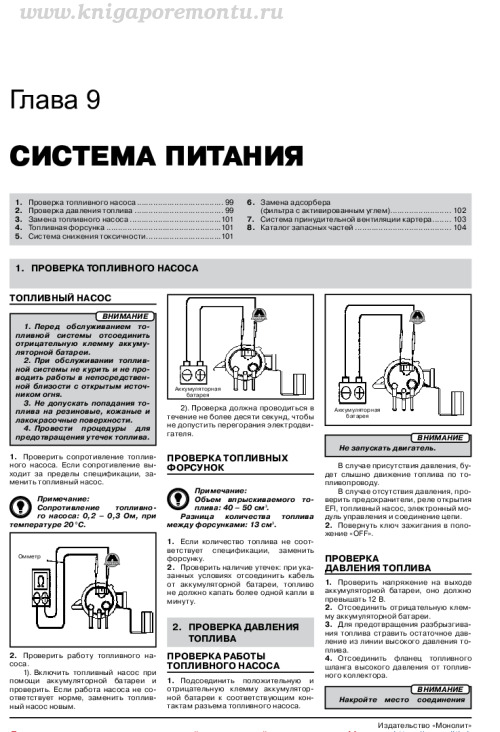

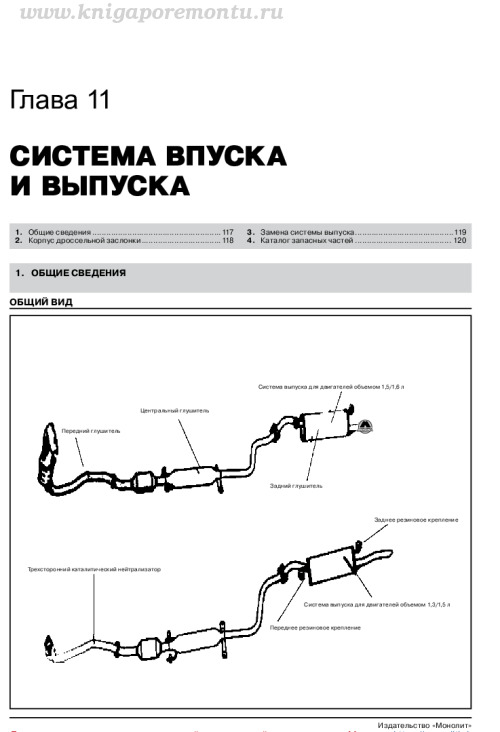

Главы по механике двигателя, системе охлаждения, смазки и питания содержат конкретные цифры для работы: моменты затяжки сливной пробки (54 Н·м) и масляного фильтра (12 Н·м), объём заливаемого масла (2,8–3,5 л), давление открытия клапана радиатора (107,8 кПа), температуру срабатывания термостата (80–84 °C), сопротивление топливного насоса (0,2–0,3 Ом) и давление масла на холостом ходу и при 3500 об/мин. Отдельно даны схема системы выпуска для разных объёмов двигателя с расположением глушителей и катализатора, а также характеристика датчика давления и температуры во впускном коллекторе с графиком.

Оглавление руководства

• Действия в чрезвычайных ситуациях
• Ежедневные проверки автомобиля
• Общие сведения и технические характеристики
• Механика двигателя
• Система охлаждения двигателя
• Система смазки двигателя
• Система питания двигателя
• Система выпуска отработавших газов
• Система зажигания
• Система управления двигателем
• Сцепление
• Механическая и автоматическая трансмиссия
• Приводные валы и полуоси
• Тормозная система
• Рулевое управление
• Подвеска
• Кузов
• Отопление и вентиляция, кондиционер
• Электрооборудование и электрические схемы
• Приборы и органы управления
• Диагностика неисправностей
• Толковый словарь терминов

В главе по электрооборудованию приведён фрагмент полноразмерной схемы моторного отсека с легендой цветов проводов (W — белый, B — чёрный, R — красный и другие), а разделы о сцеплении, топливных форсунках и элементах системы управления двигателем дают конкретные процедуры проверки этих узлов.
