Мануал по ремонту и техобслуживанию ГАЗ 2705/3302 (Газель) с 1994 г., бензин

Грузовая и грузопассажирская «Газель» ГАЗ 2705/3302 выпускалась с 1994 года в множестве кузовных вариантов, а с 2003 года претерпела рестайлинг — обе версии охвачены этим изданием. Книга рассчитана на модели с бензиновыми двигателями ЗМЗ-4061/4063, ЗМЗ-4025/4026, ЗМЗ-40522/40524 и УМЗ-4216, и помогает владельцу разобраться в устройстве конкретно своей комплектации, не путаясь в отличиях моторов и приводов.

Отдельное внимание в материале уделено идентификации автомобиля: как читать VIN, номера кузова, шасси и двигателя, где искать их маркировку и что означают отдельные символы — с приведёнными схемами расположения номеров. Это полезно и при покупке подержанной «Газели», и при заказе запчастей.

Как устроены двигатели ЗМЗ и УМЗ в этой книге

Раздел о моторах подробно раскрывает конструкцию блока цилиндров, головки, поршневой группы и коленчатого вала для двигателя ЗМЗ-4025/4026, включая таблицу технических параметров — диаметр цилиндра, ход поршня, степень сжатия, мощность и крутящий момент. Дальше книга переходит к двигателям ЗМЗ-4061/4063 с описанием их внешних отличий и особенностей конструкции, что удобно, если нужно понять, какой именно мотор стоит под капотом конкретного экземпляра.

Сцепление, подвеска и рулевое управление

По трансмиссии в книге разобрано устройство сцепления с подробной нумерованной схемой — кожух, нажимной диск, диафрагменная пружина, вилка и муфта выключения, главный и рабочий цилиндры привода. Раздел о ходовой части даёт таблицу характеристик колёс, шин, подвески и амортизаторов, а также отдельные чертежи передней подвески для колёсных формул 4х2 и 4х4 с обозначением кронштейнов, рессор и стремянок. Рулевое управление разобрано на примере механизма типа «винт-шариковая гайка» — с описанием работы шариковой гайки и подшипников, а также таблицей параметров для версий с гидроусилителем и без него.

Тормозная система с АБС и без неё

В книге приведены отдельные схемы гидропривода тормозов — для машин с антиблокировочной системой и без неё, с обозначением главного тормозного цилиндра, вакуумного усилителя, регулятора давления и гидроагрегата АБС. Это позволяет разобраться в отличиях привода в зависимости от исполнения автомобиля, не путая узлы разных версий.

Кузов, кабина и электрооборудование

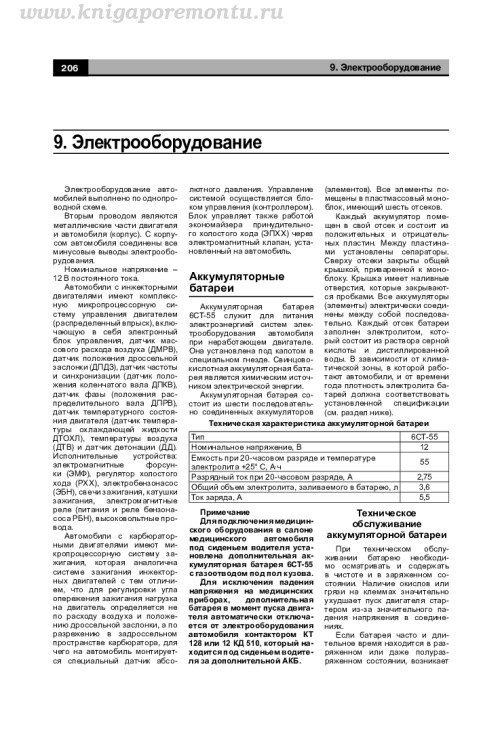

Раздел о кабине и кузове описывает трёхместные автофургоны, устройство перегородки кабины, антикоррозийную обработку и герметизацию, а таблица габаритов кузова помогает сориентироваться в размерах разных исполнений. В части про электрооборудование книга разбирает однопроводную схему, микропроцессорную систему управления двигателем и аккумуляторную батарею 6СТ-55 с её характеристиками. Отдельно даны электросхема системы зажигания для ЗМЗ-4063 и схема антиблокировочной системы тормозов с обозначением датчиков, блоков управления и предохранителей.

Оглавление руководства по ремонту

1. Техническое обслуживание
2. Общие сведения
3. Сцепление
4. Запасная тормозная система
5. Замена кузова
6. Двери
7. Капот
8. Стартер
9. Электропроводка и предохранители
10. Кабина

Такой набор глав закрывает и повседневное обслуживание, и точечный ремонт отдельных узлов — от замены сцепления до работы с электропроводкой, а книгу можно купить и скачать в файле PDF.
