Книга по ремонту и обслуживанию Ford Tourneo Connect с 2003 г.

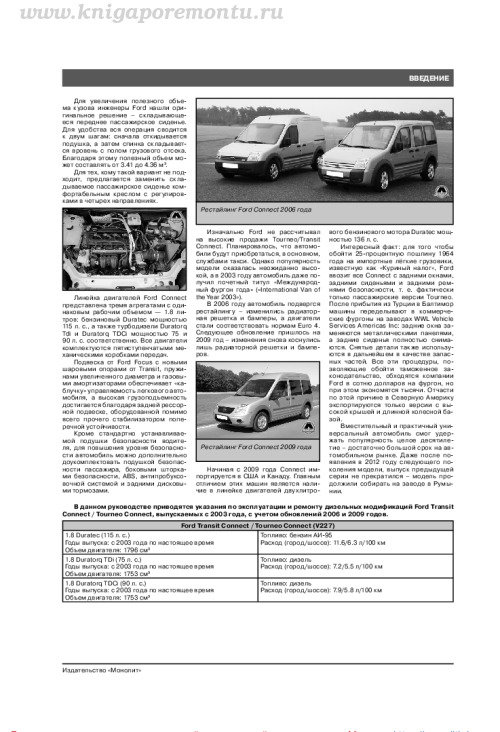

Ford Tourneo Connect и его грузовой близнец Transit Connect выпускались с 2003 года, пройдя рестайлинги в 2006 и 2009 годах, а также поставлялись на экспорт в США — этот путь модели отражён во введении книги вместе с описанием модификаций двигателей 1.8 Duratec, Duratorq TDi и Duratorq TDCi с указанием мощности, объёма и расхода топлива. Руководство построено как практический справочник для владельца и механика: от первой помощи при поломке на дороге до полной электрической схемотехники автомобиля.

Отдельного внимания заслуживает раздел «Определение неисправностей по состоянию свечей зажигания» — в нём разобраны восемь типов нагара на электродах и возможные причины их появления, что позволяет владельцу оценить состояние двигателя без снятия головки блока. Есть в книге и наглядная схема расположения источников посторонних шумов в кузове с пронумерованными позициями — удобный ориентир при поиске скрипов и стуков.

Что можно сделать своими руками по книге

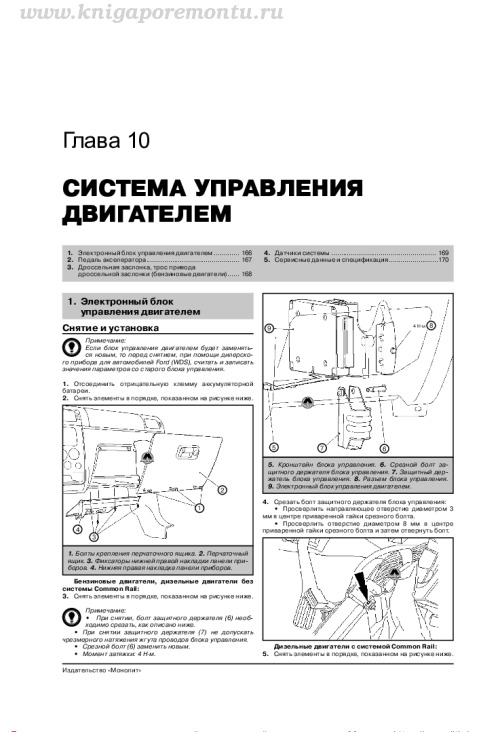

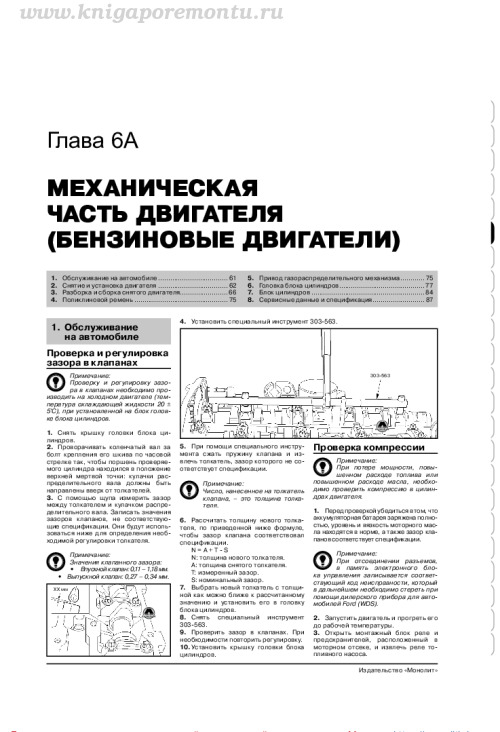

Главы 6A, 6B, 7, 8, 9, 10 и 11 дают пошаговые процедуры с техническими рисунками и пронумерованными деталями: проверку и регулировку зазора клапанов с формулой расчёта толщины толкателя, проверку компрессии, слив и заправку охлаждающей жидкости, контроль давления масла с указанием момента затяжки в 20 Н·м, снятие топливного бака, демонтаж электронного блока управления двигателем с описанием срезного болта защитного держателя, а также снятие корпуса воздушного фильтра.

Электросхемы Ford Tourneo Connect

В книге собрано более 60 электрических схем — по системам питания, зажигания, освещения, стеклоочистителей, кондиционирования и противоугонной сигнализации. Отдельно приведены схемы системы питания бензинового двигателя ZETEC-E и дизельного Duratorq-TDCi с расшифровкой цветовой маркировки проводов (BK, BN, BU, GN, GY и другие), что упрощает поиск обрыва или короткого замыкания без сторонних справочников.

Полное содержание руководства

• Аварийные ситуации на дороге
• Замена колеса
• Замена предохранителей
• Определение неисправностей по состоянию свечей зажигания
• Поиск источников шумов в кузове
• Механическая часть бензинового двигателя (глава 6A)
• Механическая часть дизельного двигателя (глава 6B)
• Система охлаждения (глава 7)
• Система смазки (глава 8)
• Система питания (глава 9)
• Система впуска и выпуска (глава 10)
• Сцепление (глава 11)
• Коробка передач
• Подвеска
• Тормозная система
• Рулевое управление
• Кузов
• Пассивная безопасность
• Система кондиционирования
• Электрооборудование
• Электрические схемы (более 60 схем)

Такой состав глав закрывает и повседневное обслуживание, и более серьёзные ремонтные работы, а печатную книгу или её PDF-версию можно найти у партнёров сайта по ссылкам ниже.
