Руководство по эксплуатации и ремонту Ford Tourneo Connect с 2013 г.

Ford Tourneo Connect второго поколения, представленный в 2013 году, объединил компактность городского минивэна с широким набором моторов и трансмиссий — от 1,0-литрового бензинового EcoBoost до дизельных Duratorq-TDCi объёмом 1,5 и 1,6 литра, а также два варианта автоматической коробки, 6F35 и MPS6 (6DCT450). Издательство «Монолит» выпустило руководство, которое разбирает устройство и Tourneo Connect, и его технического близнеца Transit Connect, охватывая двигатель, трансмиссию, ходовую часть, тормоза, кузов и электрооборудование в одной книге.

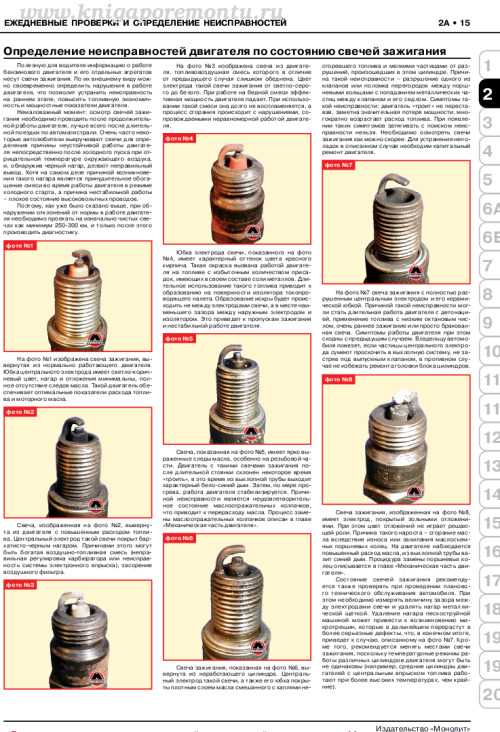

Во вводной части книги приведена история модели, описаны комплектации и дана таблица характеристик четырёх модификаций двигателей — с объёмом, расходом топлива и типом коробки передач для каждой версии. Отдельного внимания заслуживает раздел ежедневных проверок: там показаны фотографии свечей зажигания с разными типами нагара — от нормального до масляных следов и зольных отложений — с объяснением, о чём говорит каждый из этих признаков. Есть и схема с пронумерованными узлами, откуда в машине могут идти посторонние шумы и стуки — от амортизаторных стоек до редуктора главной передачи.

Что говорит книга о двигателях XUGA, XVGA, XVGB, XWGA и XXGA

Главы по силовым агрегатам дают схемы расположения компонентов спереди и сзади двигателя с обозначением датчиков CMP, MAP, ECT, EOP, электромагнитных клапанов, турбонаддува и водяного насоса, а также таблицы с рабочим объёмом, степенью сжатия, крутящим моментом и порядком работы цилиндров для каждого кода двигателя. Отдельно расписана система питания — со схемами контуров низкого и высокого давления, форсунками, топливным коллектором и насосом высокого давления, — а также система смазки с таблицами вязкости масел, заправочных объёмов и давления масла под конкретный мотор.

Разделы по трансмиссии, ходовой части и электрике

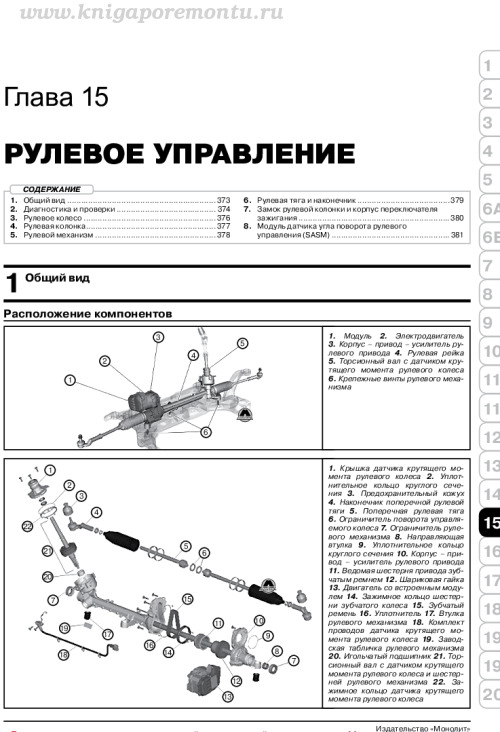

Для автоматической коробки 6F35 в книге приведены таблицы передаточных чисел, для приводных валов — спецификации смазочных материалов, а для ходовой части — углы установки колёс и давление в шинах. Рулевое управление разобрано со схемой механизма и раскладкой деталей. Глава по электрооборудованию завершается примером электросхемы системы управления 1,6-литровым двигателем с расшифровкой цветов проводов и подключением датчиков коленвала, распредвала, клапана EGR и температуры окружающего воздуха.

Полное содержание руководства

• Буксировка и действия в аварийных ситуациях
• Предохранители
• Замена колеса
• Бензиновые двигатели 1.0 EcoBoost и 1.6 EcoBoost
• Дизельные двигатели 1.5/1.6 Duratorq-TDCi
• Система питания
• Система смазки
• Система охлаждения
• Система впуска и выпуска
• Механическая трансмиссия
• Автоматическая трансмиссия (6F35, MPS6/6DCT450)
• Приводные валы
• Ходовая часть
• Тормозная система
• Рулевое управление
• Кузов
• Пассивная безопасность
• Кондиционирование
• Электрооборудование и электросхемы
• Толковый словарь терминов

Главы книги охватывают как разовую диагностику конкретного узла, так и последовательное изучение устройства всего автомобиля — от свечи зажигания до электросхемы. Издание доступно в PDF, а купить его на сайте можно с доставкой по актуальной цене.
