Руководство по эксплуатации и ремонту Ford Galaxy, VW Sharan с 2000 г.

Единая платформа Ford Galaxy, VW Sharan и Seat Alhambra подразумевала и единую техническую документацию — данное руководство охватывает все три модели с 2000 года выпуска, включая рестайлинг 2004 года, с бензиновыми моторами 1.8 Turbo, 2.0i, 2.8 VR6 и дизелями 1.9 TDI, 2.0 TDI.

Книга открывается разделами о действиях в экстренных ситуациях на дороге: замене колеса, запуску двигателя от внешнего источника, замене предохранителей и ламп — эти разделы вынесены в начало, чтобы информацию можно было найти быстро, без изучения всей структуры руководства. Дальше следует подробная техническая часть с сервисными данными по каждой модификации двигателя, включая расход топлива и объём топливного бака.

Что помогает найти книга при диагностике неисправностей

В главе о механической части двигателя приведён разбор состояния свечей зажигания — восемь типовых картин износа электрода, нагара и следов масла, по которым можно определить характер неисправности силового агрегата. Отдельно дана схема расположения источников посторонних шумов на кузове с нумерованными позициями, что удобно при поиске причины скрипов и стуков.

Насколько подробно расписаны ремонтные операции

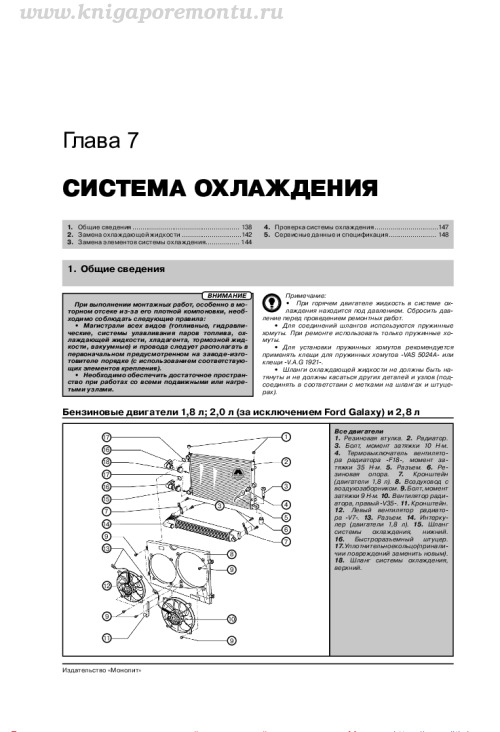

Главы по системам смазки, охлаждения, питания и впуска содержат пошаговые процедуры проверки компрессии в цилиндрах с конкретными значениями в барах для разных двигателей, моменты затяжки резьбовых соединений в Н·м и обозначения специальных инструментов вроде V.A.G 1763 и 3122B. Узлы масляного насоса, радиатора и впускного коллектора показаны на развёрнутых схемах с пронумерованными деталями, а в главе по электрооборудованию приведена цветовая кодировка проводов и схема системы управления двигателем с указанием разъёмов, реле и блоков предохранителей — вплоть до датчиков G62, G70, G28 и форсунок N30–N33.

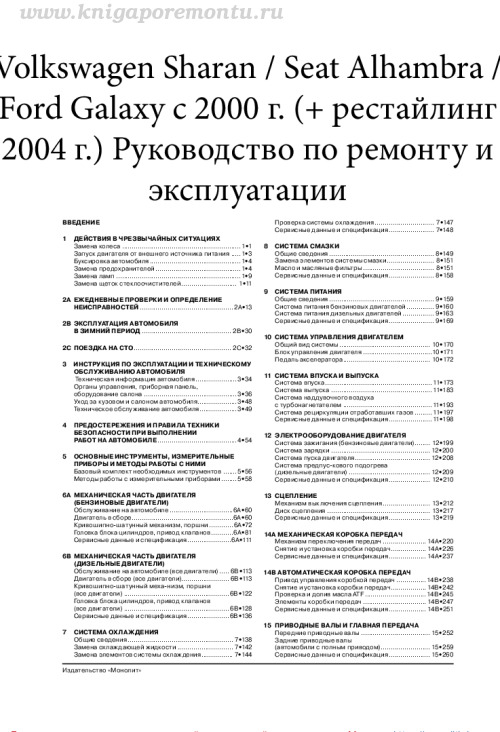

Содержание руководства по эксплуатации и ремонту

1. Запуск двигателя от внешнего источника питания
2. Техническая информация автомобиля
3. Техническое обслуживание автомобиля
4. Основные инструменты, измерительные приборы и методы работы с ними
5. Сервисные данные и спецификация
6. Двигатель в сборе (все двигатели)
7. Замена элементов системы охлаждения
8. Система рециркуляции отработавших газов
9. Механизм переключения передач
10. Кузовные размеры
11. Датчики подушек безопасности
12. Замена подшипника передней ступицы

Главы руководства охватывают как повседневное техническое обслуживание, так и отдельные ремонтные операции по перечисленным узлам и системам.
