Книга по ремонту Fiat Fiorino / Qubo, Citroen Nemo, Peugeot Bipper с 2007 г.

Малотоннажные фургоны Fiorino, Qubo, Nemo и Bipper — фактически один и тот же турецкий автомобиль под четырьмя марками, выпускаемый с 2007 года в Бурсе. Под разными шильдиками скрываются одинаковые кузова, подвеска и моторная гамма, поэтому и рассматриваемая книга по ремонту одинаково подходит владельцам всех четырёх версий, включая пассажирский вариант Qubo.

Руководство издательства «Монолит» состоит из 22 глав и начинается с раздела «Ежедневные проверки и определение неисправностей», где приведены фотографии восьми свечей зажигания в разном состоянии — с нормальным нагаром, чёрным от переобогащённой смеси, светло-серым от обеднённой смеси, следами масла и разрушенным электродом — с пояснением, о чём говорит каждый из этих признаков. Там же даны схемы автомобиля сверху и снизу с пронумерованными зонами, где стоит искать источник посторонних шумов: стойки амортизаторов, узел педалей, редуктор задней главной передачи.

Какие двигатели разбирает книга

Главы 6A, 6B и 6C рассматривают три силовых агрегата — бензиновый TU3A, дизель DV4TED объёмом 1,4 литра и дизель Multijet объёмом 1,3 литра. Для каждого приведены таблицы сервисных данных: диаметр цилиндров, ход поршня, степень сжатия, зазоры клапанов, моменты затяжки болтов головки блока, а также пошаговая инструкция проверки компрессии со снятием катушек зажигания и свечей.

Система охлаждения и топливная система

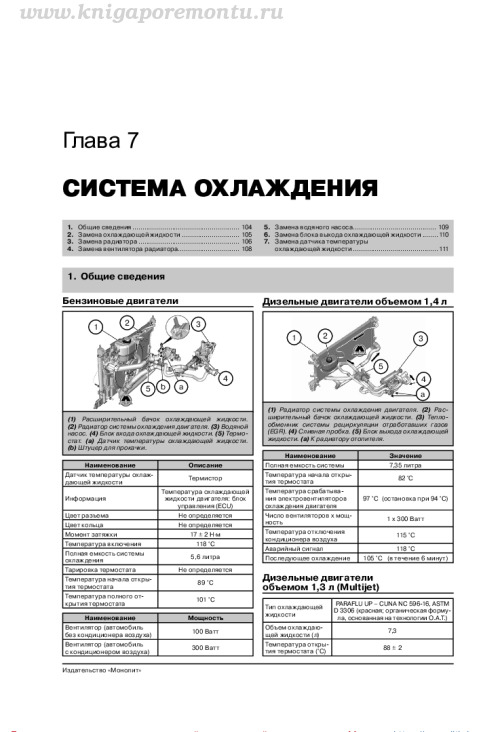

Глава 7 «Система охлаждения» содержит схемы расположения радиатора, расширительного бачка, термостата и датчика температуры отдельно для бензиновой и дизельной версий, с таблицами температур срабатывания и объёмов охлаждающей жидкости. Главы 8–10 показывают устройство масляного насоса и фильтра, таблицы давления масла в зависимости от оборотов двигателя, порядок проверки давления в топливопроводах со значениями (3,5±0,2 бар для бензинового мотора, разрежение — для дизельных) и процедуру снятия и установки блока электронной дроссельной заслонки с моментами затяжки крепежа.

Электрические схемы и содержание глав

В конце книги приведён перечень более чем из 40 электрических схем — впрыска, освещения, ABS, кондиционера и других систем, с примером схемы «Электронный впрыск» и расшифровкой цветовой маркировки проводов. Полный список глав руководства:

• Титульный лист, содержание, словарь терминов

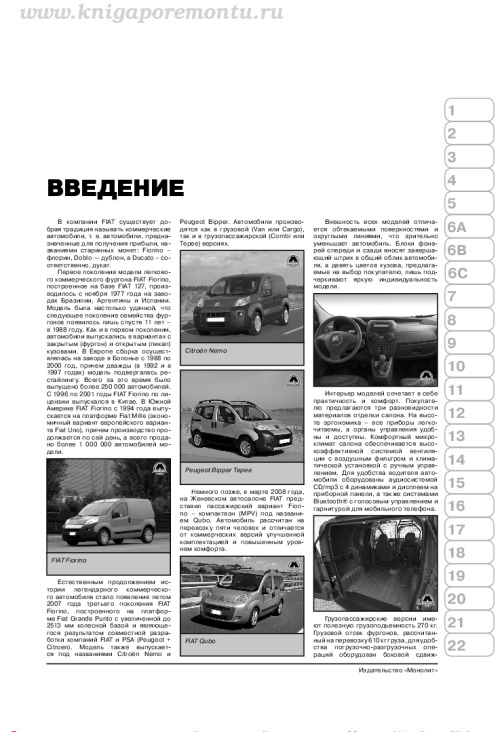

• Введение: история модели и технические характеристики версий
• Ежедневные проверки и определение неисправностей
• Поиск источников шума и вибраций
• Глава 6A: бензиновый двигатель TU3A
• Глава 6B: дизельный двигатель DV4TED 1,4 л
• Глава 6C: дизельный двигатель Multijet 1,3 л
• Глава 7: система охлаждения
• Глава 8: масляный насос и система смазки
• Глава 9: топливная система и топливопроводы
• Глава 10: блок электронной дроссельной заслонки
• Остальные главы (11–22): электрооборудование, тормозная система, трансмиссия, подвеска, кузов и прочие узлы автомобиля
• Раздел электрических схем: более 40 схем (впрыск, освещение, ABS, кондиционер и др.)

Технические характеристики по объёмам двигателей — 1248, 1360 и 1399 см³ — а также по типам кузова, коробкам передач и ёмкости топливного бака вынесены во введение, так что перед началом ремонта удобно сразу свериться с параметрами конкретной модификации. Купить печатное издание или скачать электронную версию в PDF можно прямо на этой странице.
