Книга по ремонту и обслуживанию DAF XF 95: руководство по двигателю XE, тормозам и электрике

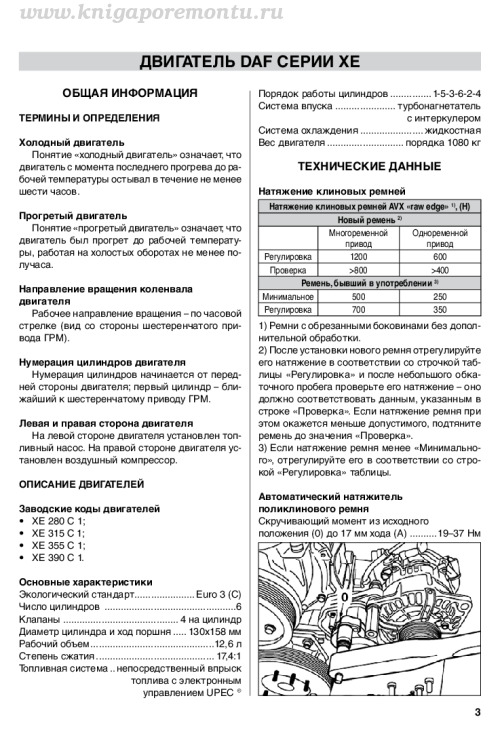

DAF XF 95 с двигателем серии XE (заводские коды XE 280/315/355/390 C1) — тягач, рассчитанный на интенсивную эксплуатацию, и без грамотного технического сопровождения обслуживание такой машины превращается в постоянную головную боль для владельца и механика. Это руководство разбирает конструкцию двигателя рабочим объёмом 12,6 л с диаметром цилиндра и ходом поршня 130x158 мм и порядком работы цилиндров 1-5-3-6-2-4, а также системы, узлы и электрооборудование грузовика — от натяжения приводных ремней до расшифровки схем моторного отсека.

Отдельное внимание в книге уделено топливной системе: приведены таблицы диагностики с типичными признаками — двигатель глохнет, затруднён запуск, нестабильны обороты холостого хода, возникает детонация — и вариантами устранения каждой неисправности. Здесь же описано устройство топливного фильтра и индивидуальных насос-форсунок ТНВД с золотниковым клапаном, плунжером и нагнетательным клапаном, а также схема масляного насоса системы смазки с указанием пробки, пружины, шарика и регулятора давления.

Что книга объясняет по моторному тормозу и рулевому управлению

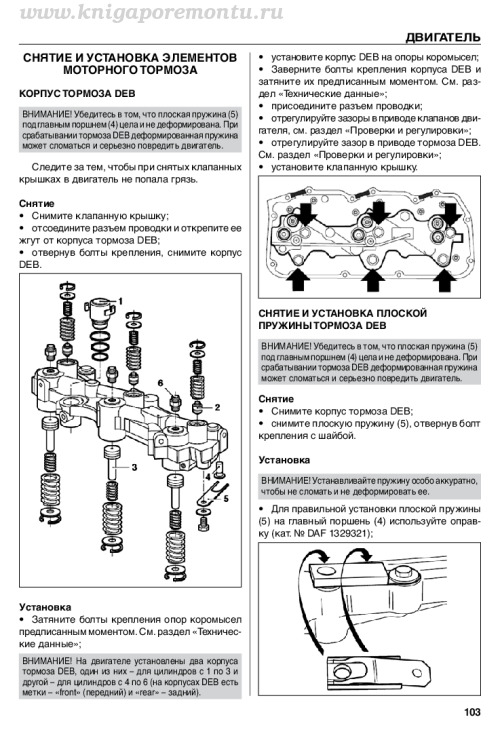

Отдельный раздел посвящён снятию и установке корпуса моторного тормоза DEB вместе с его плоской пружиной — с предупреждениями по технике безопасности при работе с этим узлом. Также описана замена масла и прокачка одноконтурной системы рулевого управления с гидроусилителем.

Как в руководстве изложена пневматика и тормозная система

Книга показывает проверку и регулировку клапана стояночного тормоза, а также контроль давления в питающем пневмоузле — с иллюстрацией манометра и самого клапана.

Электрооборудование и схемы DAF XF 95

В разделе электрооборудования приведена принципиальная схема цепи переключателя освещения с расшифровкой реле и контактов NC/CO/NO, а также схема №28 с расположением разъёмов моторного отсека (940, 943, 941) и их распиновкой.

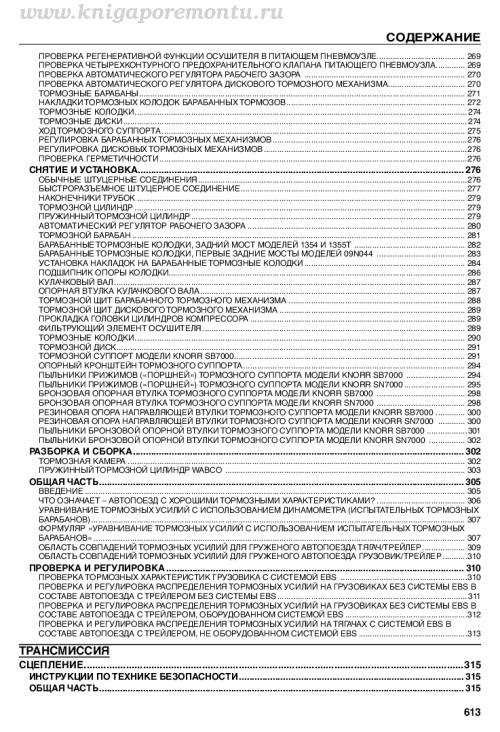

Полное содержание книги по ремонту DAF XF 95

1. Общая информация
2. Проверки и регулировки перемычек клапанов
3. Кривошипно-шатунный механизм двигателя
4. Описание компонентов
5. Поиск неисправностей
6. Узел ступицы
7. Описание компонентов
8. Клапан-регулятор тормозного усилия передних тормозных механизмов
9. Быстроразъёмное штуцерное соединение
10. Ускорительный клапан
11. Пыльники бронзовой опорной втулки тормозного суппорта модели KNORR SB7000
12. Переключающий клапан рычага управления КПП
13. Корпус маховика на двигателях с механизмами отбора мощности
14. Таблица возможных неисправностей и способов их устранения
15. Схема С. Обзор соединений мультиплексных шин CAN

Полное оглавление издания охватывает также системы охлаждения и питания, впуск и выпуск, трансмиссию с коробками ZF и AS Tronic, интардер и карданные валы. Книгу можно заказать в бумажном виде или получить в электронном формате PDF.
