Руководство по ремонту и эксплуатации Citroen C3 Picasso с 2009 г.

Citroen C3 Picasso выпускается с 2009 года в нескольких модификациях с бензиновыми и дизельными двигателями, и для владельца такого автомобиля рано или поздно встаёт вопрос грамотного обслуживания или самостоятельного ремонта. Руководство издательства «Монолит» построено как полноценный справочник по механике и электрике этой модели — от простых операций до работы с электронным блоком управления.

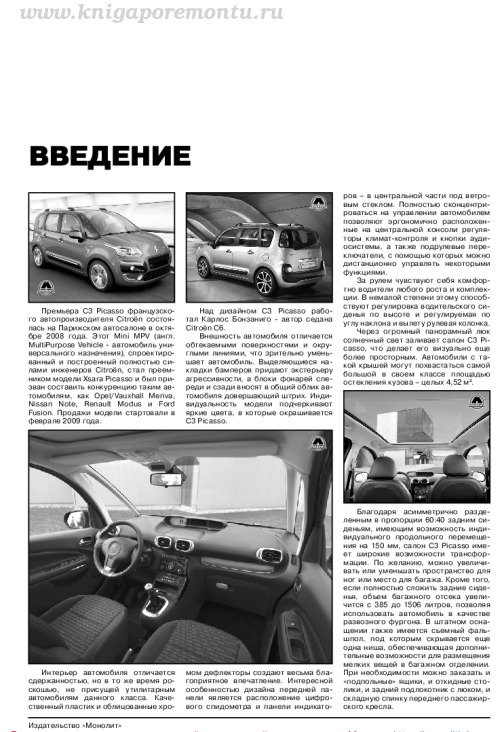

Во вводной части книги приведена история модели и подробные технические характеристики четырёх вариантов моторов: 1.4 VTi мощностью 95 л.с., 1.6 VTi на 120 л.с., а также дизельных 1.6 HDi 90 и 1.6 HDi 110. Отдельный раздел учит определять состояние двигателя по внешнему виду свечей зажигания — в книге показаны восемь характерных состояний электрода с фотографиями, что помогает быстро сориентироваться в возможной причине неполадки без разборки мотора.

Что говорит книга о моторах EP3/EP6 и дизелях DV6

Механической части бензиновых двигателей EP3/EP6 и дизельных DV6ATED4/DV6TED4 посвящены страницы с таблицами степени сжатия, крутящего момента и рабочего объёма, а также схемами головки блока цилиндров с обозначением меток газораспределения и крышек опор распредвалов. Здесь же расписаны системы охлаждения — со схемами расширительного бачка, радиатора и термостата с указанием температур срабатывания — и системы смазки с чертежами масляного насоса, фильтра и поддона, дополненными таблицей давления масла на разных оборотах.

Питание двигателя, ЭБУ и электрика

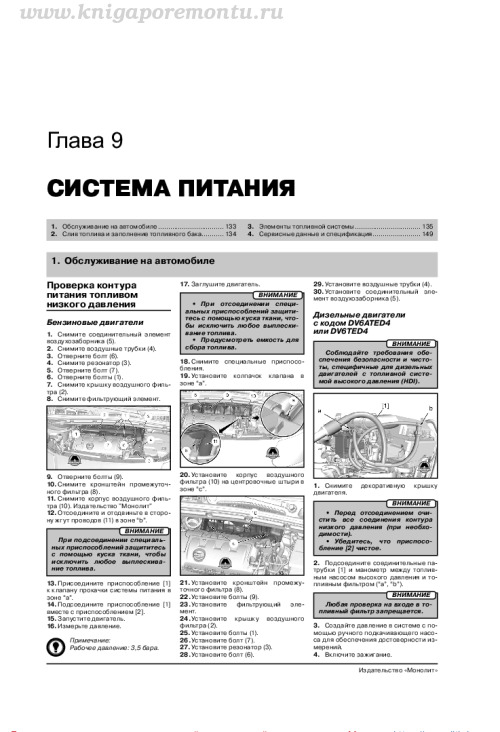

По системе питания в руководстве даны пошаговые инструкции по снятию воздушного фильтра и проверке давления топлива отдельно для бензиновых и дизельных версий двигателя. Есть и раздел по блоку управления двигателем: процедуры снятия и установки ЭБУ, порядок «обучения» иммобилайзера и телекодирование. Электрическая часть проиллюстрирована схемами — например, цепи указателей поворота и стоп-сигналов с расшифровкой цветов проводов (NR — чёрный, RG — красный, JN — жёлтый и другие) и нумерацией разъёмов вроде BSI1, PSF1, CA00.

Полное содержание руководства

Всего в издании 22 главы — от временного устранения прокола шины и замены ламп до системы впуска/выпуска, разборки впускных коллекторов, электросхем и таблицы кодов неисправностей DTC.

• Временное устранение прокола шины
• Замена ламп
• Техническое обслуживание и характеристики двигателей
• Диагностика неисправностей по внешнему виду свечей зажигания
• Механическая часть бензиновых двигателей EP3/EP6
• Механическая часть дизельных двигателей DV6ATED4/DV6TED4
• Система охлаждения
• Система смазки
• Система питания
• Блок управления двигателем, иммобилайзер, телекодирование
• Система впуска и выпуска
• Электросхемы и условные обозначения проводов
• Коды неисправностей DTC

Для тех, кто хочет держать под рукой точные значения моментов затяжки, давления масла и топлива, а не искать их по разным форумам, эта книга станет удобной опорой — её можно как купить в бумажном виде, так и скачать в формате PDF.
