Руководство по ремонту и эксплуатации Chevrolet Captiva с 2011 г.

Chevrolet Captiva (кузов C140) с 2011 года выпускалась в четырёх основных модификациях — дизельная 2.2 TD мощностью 163 или 184 л.с. и бензиновые 2.4i на 167 л.с. и 3.0i V6 на 258 л.с. Руководство издательства «Монолит» разбирает устройство каждой версии отдельно, начиная с блока цилиндров, коленвала и поршней и заканчивая турбокомпрессором на дизельных моторах, поэтому подходит владельцам любой из этих силовых установок.

Во вводной части книги приведена историческая справка о модели и таблица технических характеристик всех модификаций — рабочий объём, тип коробки передач, расход топлива и ёмкость бака. Здесь же дан наглядный пример диагностики по внешнему виду свечей зажигания: издание описывает восемь типов нагара, от нормального светло-коричневого налёта до следов масла, зольных отложений и разрушенного электрода, с указанием возможных причин каждого случая. Отдельная схема автомобиля помогает локализовать источник посторонних шумов и стуков со ссылкой на таблицу неисправностей.

Что говорит книга о неисправностях и обслуживании двигателя

В технических главах подробно описаны головка блока цилиндров, масляный насос и система охлаждения, а процедуры сопровождаются практическими шагами — например, снятием смотрового щитка, отсоединением аккумулятора и демонтажом форсунок при проверке компрессии. Отдельно разобрана топливная система без обратной подачи топлива в бак и работа электронного блока управления двигателем.

Электросхемы и бортовая сеть GMLAN

В завершающей части руководства приведены фрагменты электрических схем высокоскоростной и низкоскоростной сети GMLAN с таблицей условных обозначений цветов проводов (BLK, BLU, BRN и другие) и нумерацией контактов разъёмов.

Полный перечень разделов книги

1. Действия в чрезвычайных ситуациях (замена предохранителей, ламп, колеса, запуск от внешнего аккумулятора, буксировка)
2. Общее описание автомобиля и расположение компонентов
3. Механическая часть дизельного двигателя 2.2 л

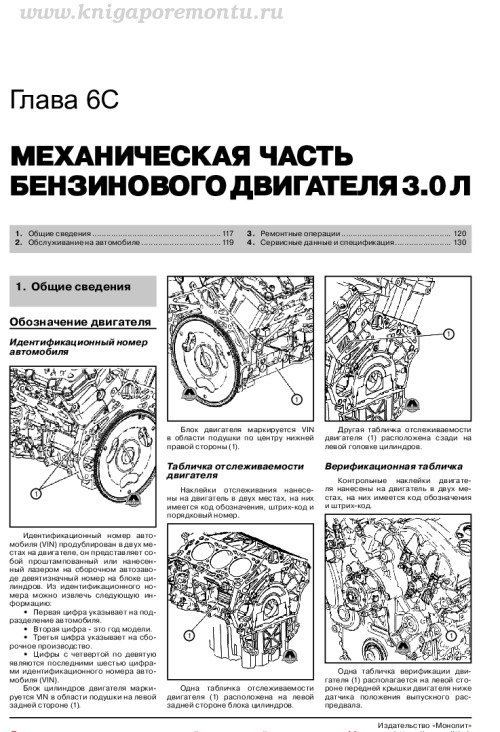

4. Механическая часть бензиновых двигателей 2.4 л и 3.0 л
5. Система охлаждения
6. Система смазки
7. Система питания

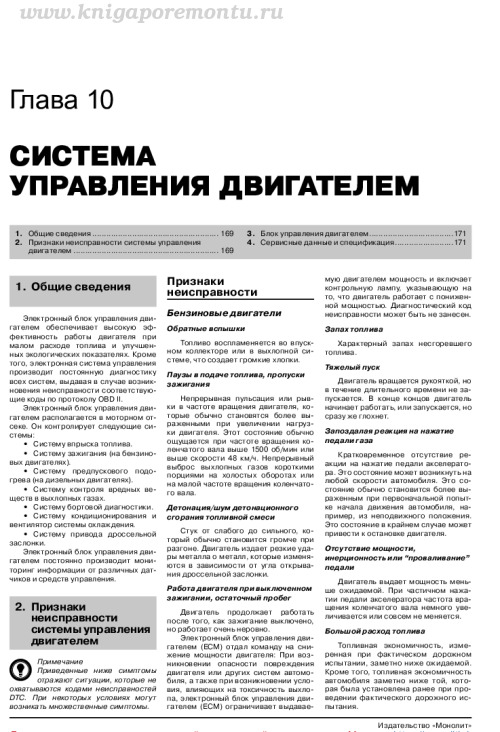

8. Система управления двигателем
9. Системы впуска и выпуска
10. Электрооборудование
11. Сцепление
12. Коробки передач
13. Подвеска
14. Тормозная система, включая регулировку троса привода стояночного тормоза
15. Рулевое управление
16. Кузов
17. Пассивная безопасность
18. Система вентиляции и кондиционер
19. Электросхемы
20. Техническое обслуживание с приложениями к главам

Такой набор глав закрывает и повседневную эксплуатацию, и серьёзный ремонт — от замены лампочки до разбора турбокомпрессора.
