Руководство по эксплуатации и ремонту Chery Tiggo 7 Pro (T1E) с 2020 г.

Chery Tiggo 7 Pro с заводским индексом T1E выпускается с 2020 года, а его модификации Tiggo 7 Plus и Tiggo 7 Pro MAX появились в 2021-м — все три версии описаны в этой книге как единая линейка с общим устройством узлов и систем. Издание охватывает 21 главу: от действий в чрезвычайных ситуациях и порядка ежедневных проверок автомобиля до подробного разбора электрооборудования, кузова, подвески, тормозной системы и электрических схем.

Во вводной части приведена история модели и её технические характеристики: двигатель SQRE4T15C объёмом 1498 см³ мощностью 147 л.с. и крутящим моментом 210 Н·м, вариатор CVT25, передний привод, топливный бак на 51 литр. Глава «Механическая часть двигателя» детализирует эти данные — диаметр цилиндра 77 мм, ход поршня 80,5 мм, степень сжатия 9,5:1.

Что говорит книга о моторе и его системах

Главы «Система охлаждения», «Система смазки», «Система питания» и «Система впуска и выпуска» построены по единому принципу: пронумерованные схемы-разборки узлов — радиатора, масляного насоса, топливного бака, воздушного фильтра — с полным перечнем деталей для каждого компонента.

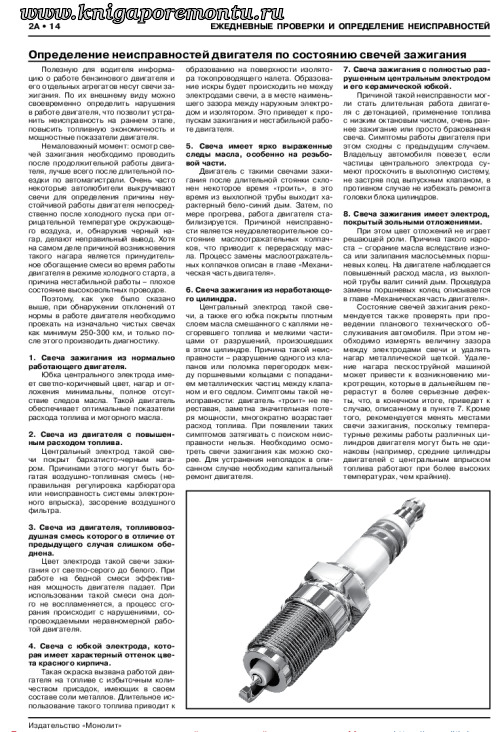

Отдельная страница руководства помогает определить неисправности двигателя по внешнему виду свечей зажигания — приведены 8 характерных случаев нагара и износа с фотографиями. Глава «Электрооборудование двигателя» описывает систему зажигания на основе блока управления UAES ME17U6.1 с индивидуальными катушками зажигания на каждый цилиндр.

Как в книге локализуют посторонние шумы

В руководстве есть иллюстрации кроссовера с пронумерованными зонами для поиска источника нежелательных шумов — амортизаторные стойки, педальный узел, редуктор задней передачи и другие узлы отмечены отдельными номерами.

Трансмиссия и электрические схемы

Глава «Коробка передач» раскрывает принцип работы вариатора CVT25. В конце книги приведены электрические схемы, включая схему системы запуска и зарядки — с условными обозначениями цветов проводов и элементами: стартер, генератор, аккумуляторная батарея, блок PEPS, реле стартера, комбинация приборов.

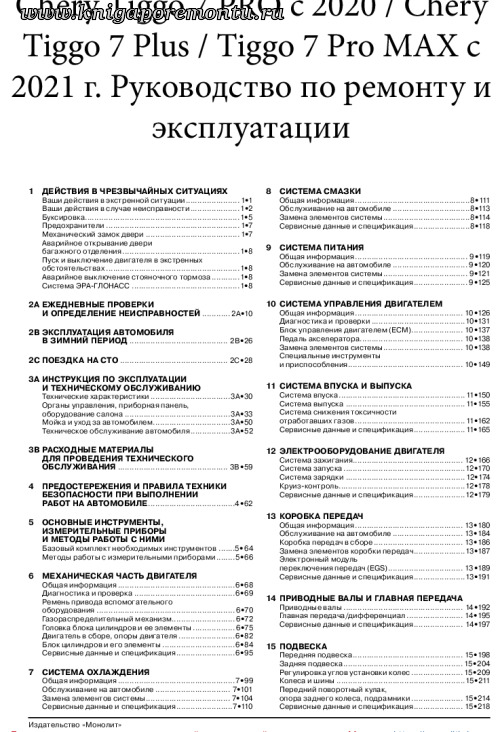

Главы руководства

• Действия в чрезвычайных ситуациях
• Ежедневные проверки автомобиля
• Общие сведения и технические характеристики
• Механическая часть двигателя
• Система охлаждения
• Система смазки
• Система питания
• Система впуска и выпуска
• Электрооборудование двигателя
• Коробка передач (вариатор CVT25)
• Рулевое управление
• Подвеска
• Тормозная система
• Кузов
• Электрооборудование кузова
• Отопление, вентиляция и кондиционирование
• Комбинация приборов и органы управления
• Диагностика неисправностей по свечам зажигания
• Поиск посторонних шумов по зонам кузова
• Электрические схемы
• Приложения и справочные таблицы

Книга охватывает базовую версию Tiggo 7 Pro и более поздние модификации Tiggo 7 Plus и Tiggo 7 Pro MAX как единую линейку T1E.
