Руководство по ремонту и эксплуатации Chery Tiggo 3 с 2014 г., бензин

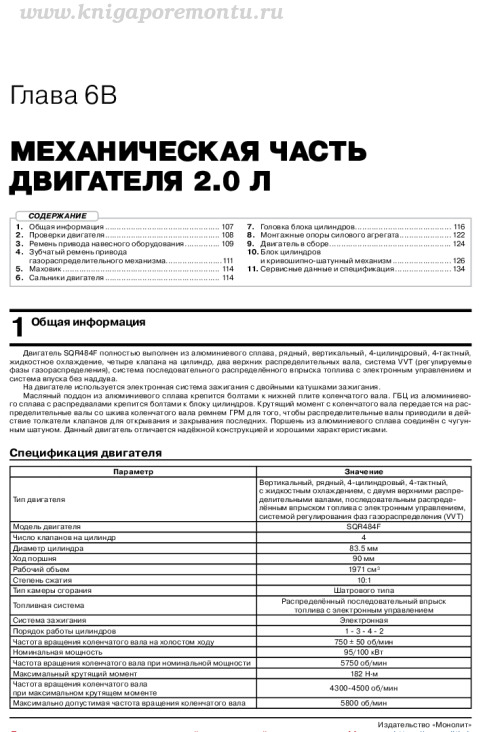

Chery Tiggo 3 выпускается с 2014 года и получила заметное обновление в 2018-м — оба поколения кроссовера охвачены руководством издательства «Монолит», которое разбирает устройство автомобиля с двумя бензиновыми двигателями: 1,6-литровым SQRE4G16 мощностью 126 л.с. и 2,0-литровым SQR484F на 139 л.с. Для каждого мотора в книге приведены таблицы спецификаций — диаметр цилиндра, ход поршня, степень сжатия, порядок работы цилиндров и крутящие моменты затяжки, что делает издание опорой не только для чтения, но и для реальных замеров при ремонте.

Что рассказано про двигатель и его системы

Отдельные главы описывают механическую часть обоих моторов, систему охлаждения (со схемой на 27 позиций), систему смазки, систему питания (топливная схема на 20 позиций) и систему управления двигателем (23 позиции на схеме). Также разобраны впуск и выпуск и электрооборудование двигателя.

Трансмиссия: механика и вариатор

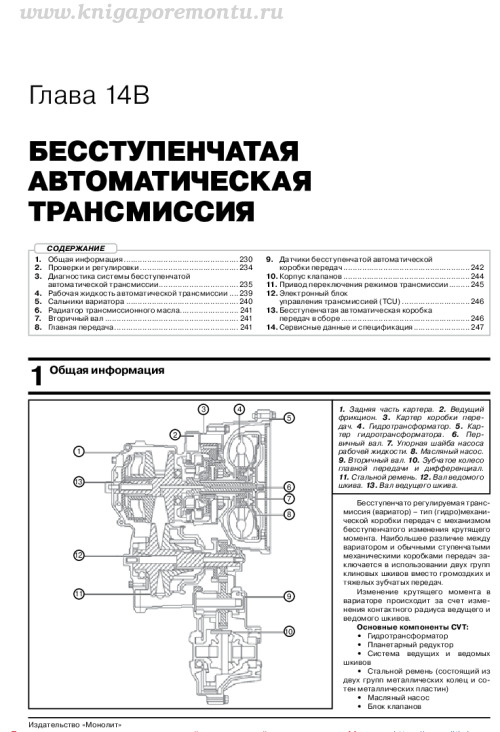

Книга охватывает сцепление, механическую коробку передач и бесступенчатую автоматическую трансмиссию (вариатор), которой могла оснащаться Tiggo 3.

Электрика и предохранители

В руководстве есть развёрнутые электросхемы, в том числе схема распределения питания для версии с двигателем 1,6 л с указанием номиналов предохранителей (80А, 60А, 40А, 30А, 100А), подключения аккумулятора, генератора, стартера и блока управления ABS. Приведена и таблица цветовой маркировки проводов.

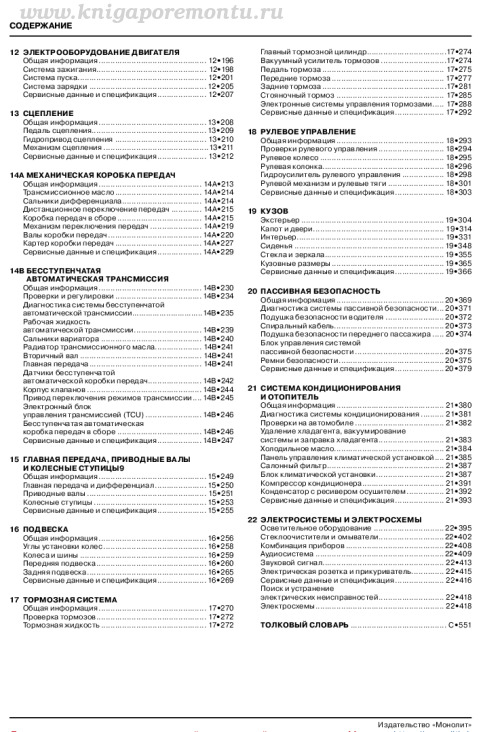

Полный перечень глав

1. Действия в чрезвычайных ситуациях
2. Буксировка автомобиля
3. Запуск двигателя при попадании бензина на свечи зажигания
4. Общая информация
5. Механическая часть двигателя 1,6 л
6. Механическая часть двигателя 2,0 л
7. Система охлаждения
8. Система смазки
9. Масляный насос
10. Система питания
11. Топливный фильтр
12. Система управления двигателем
13. Система впуска и выпуска
14. Электрооборудование двигателя
15. Система зарядки
16. Сцепление
17. Механическая коробка передач
18. Бесступенчатая автоматическая трансмиссия (вариатор)
19. Проверки и регулировки
20. Сервисные данные и спецификация
21. Экстерьер
22. Диагностика системы кондиционирования
23. Электросхемы
24. Толковый словарь терминов

Текст переведён на русский язык и снабжён пронумерованными схемами почти для каждого узла.
