Книга по эксплуатации и ремонту ЗАЗ 1102 «Таврия», 1103 «Славута», 1105 «Дана»

Три родственные модели запорожского автозавода — ЗАЗ-1102 «Таврия», 1103 «Славута» и 1105 «Дана» — выпускались с разными версиями бензинового мотора МеМЗ (245, 246, 2457, 3011, 3071), и это руководство разбирает устройство и ремонт по отдельным узлам, от двигателя до газобаллонного оборудования.

Отдельное внимание в книге уделено безопасной эксплуатации: есть раздел о том, как распознать перегрузку двигателя, падение давления масла, перегрев и сигналы системы впрыска, включая индикатор «Check Engine». Рядом приведена таблица регламента техобслуживания с перечнем работ по пробегу — от затяжки креплений силового агрегата до замены масла, регулировки ремня ГРМ и зазоров свечей.

Что рассказано о двигателе и подвеске

В главе про двигатель есть продольный и поперечный разрезы с нумерованными деталями — головкой блока, коленвалом, маслонасосом, а также порядок ремонта сцепления. Передняя подвеска типа «качающаяся свеча» и рулевой механизм реечного типа разобраны с чертежами, а тормозная система — с таблицей размеров переднего дискового и заднего барабанного узла (диаметр диска, толщина накладок, диаметр цилиндров).

Кузов и электрооборудование

Книга показывает устройство кузовных панелей ЗАЗ-1102 и боковых дверей, а также приводит характеристики аккумуляторной батареи 6СТ-44А с таблицами плотности электролита и температурных поправок. Отдельно дана подробная монтажная схема электрооборудования ЗАЗ-110216 с расшифровкой цветов проводов и нумерацией реле, ламп, датчиков и предохранителей.

Газобаллонное оборудование Tartarini

Глава про ГБО итальянской фирмы Tartarini включает требования безопасности при работе с баллоном, порядок его заправки, перевод двигателя с газа на бензин и обратно, а также принципиальную электрическую схему установки с обозначением клапанов и датчиков.

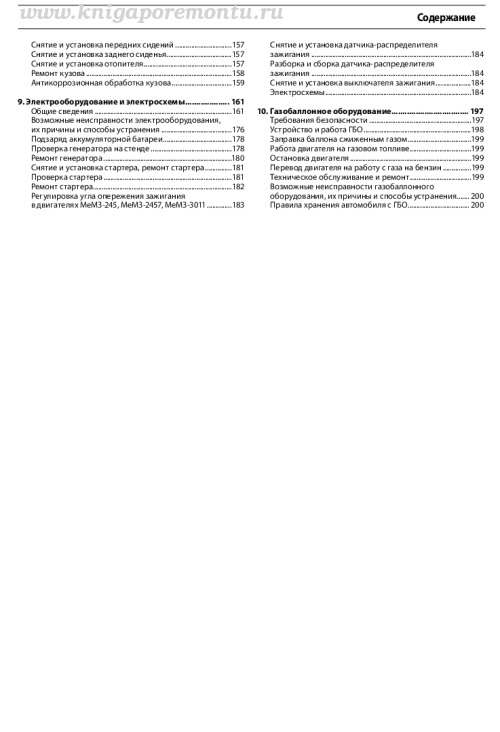

Содержание книги по ремонту

1. Инструкция по эксплуатации
2. Техническое обслуживание
3. Двигатель

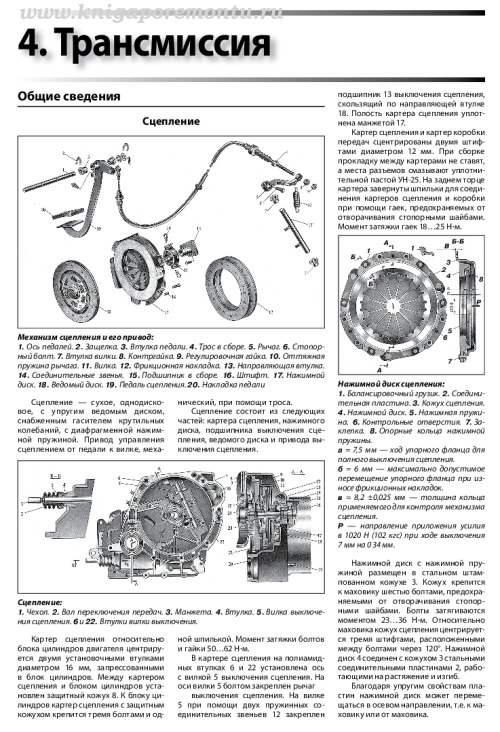

4. Трансмиссия
5. Ходовая часть
6. Рулевое управление
7. Тормоза
8. Кузов и отопление
9. Электрооборудование
10. Газобаллонное оборудование
11. Вспомогательное оборудование
12. Снятие и установка системы выпуска отработавших газов
13. Разборка и сборка дифференциала
14. Снятие и установка амортизационной стойки передней подвески
15. Разборка и сборка рычага с реактивной штангой
16. Снятие и установка рулевого управления
17. Заполнение системы тормозной жидкостью и удаление воздуха из нее
18. Снятие и установка облицовки радиатора
19. Ремонт генератора
20. Регулировка угла опережения зажигания в двигателях МеМЗ-245, МеМЗ-2457, МеМЗ-3011

Файл представлен в PDF, поэтому открыть его можно и на компьютере, и на телефоне в гараже — прямо во время работы с машиной.
