Книга по эксплуатации и обслуживанию Volkswagen Tiguan с 2007 г.

Volkswagen Tiguan выпускался с 2007 года с бензиновыми двигателями 1.4 TSI и 2.0 TSI, а также дизелем 2.0 TDI разной мощности — издание учитывает и обновления модели 2011 года. Руководство от издательства «Монолит» построено как полноценный справочник владельца и механика: 22 главы охватывают всё, от порядка действий в аварийной ситуации до полных электрических схем с расшифровкой обозначений компонентов.

Как книга помогает определить неисправность двигателя

Раздел «Ежедневные проверки и определение неисправностей» построен на визуальной диагностике — по внешнему виду свечей зажигания книга разбирает восемь характерных состояний: от нормальной работы до богатой или бедной смеси, нагара от присадок, следов масла на электроде и его разрушения. Здесь же приведена схема автомобиля с пронумерованными узлами, которая помогает определить, где в машине искать источник посторонних шумов и стуков.

Что рассказано о моторах и их обслуживании

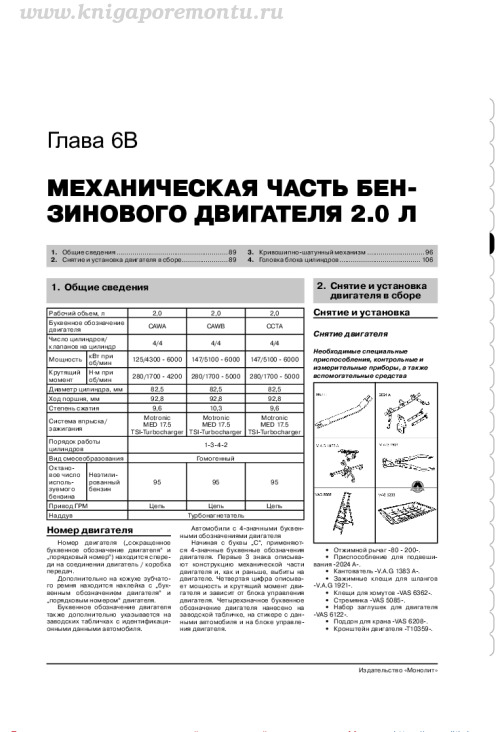

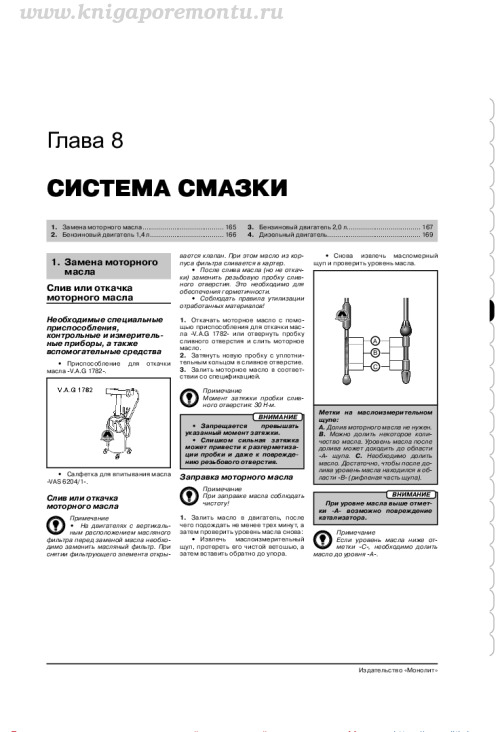

Главы 6A, 6B и 6C раскрывают механическую часть бензиновых двигателей 1,4 и 2,0 л и дизельного 2.0 TDI — в них приведены таблицы с буквенным обозначением двигателя, мощностью, крутящим моментом, степенью сжатия, диаметром цилиндра и ходом поршня. Отдельно даны главы 7 и 8 по системе охлаждения и смазке с описанием замены охлаждающей жидкости и моторного масла, глава 9 по системе питания со схемой топливного бака, а также глава 10 по системе управления двигателем — с работой с диагностическим тестером и порядком снятия блока управления. Глава 11 разбирает системы впуска и выпуска, включая устройство корпуса воздушного фильтра.

Электросхемы и обозначения компонентов

Глава 22 содержит принципиальные схемы электропроводки — в частности, схему реле электропитания и предохранителей, а также блока управления топливным насосом с датчиками уровня топлива. Приведена расшифровка условных обозначений цветов проводов и буквенных кодов компонентов (J519, J538, G, G6, G169 и другие), а также точек соединения с массой.

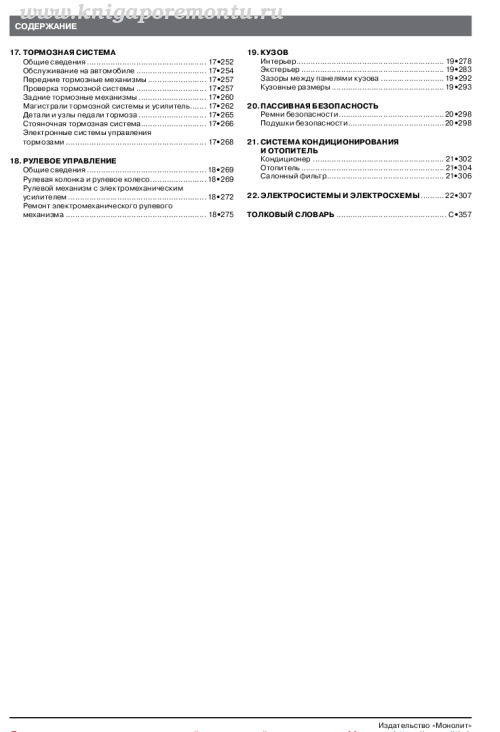

Полное содержание руководства по эксплуатации

1. Введение
2. Аптечка, знак аварийной остановки и огнетушитель
3. Снятие и установка двигателя в сборе
4. Кривошипно-шатунный механизм
5. Системы впуска и выпуска
6. Механизм сцепления
7. Механизм переключения передач
8. Обслуживание на автомобиле
9. Магистрали тормозной системы и усилитель
10. Ремонт электромеханического рулевого механизма
11. Экстерьер
12. Кондиционер
13. Салонный фильтр
14. Оборудование базовой комплектации
15. Замена воздушного фильтра

Такой набор глав будет полезен и тем, кто обслуживает Tiguan самостоятельно от замены фильтров до диагностики двигателя по свечам, и тем, кто просто хочет разобраться в устройстве конкретных узлов — от рулевого механизма до электросхем топливного насоса.
