Руководство по ремонту Volkswagen Polo Liftback с 2020 г., 1.6 MPI, 1.4 TSI

Volkswagen Polo Liftback выпускается с 2020 года на платформе PQ25 в трёх версиях силовых агрегатов — 1.6 MPI мощностью 90 и 110 л.с. и турбированный 1.4 TSI на 125 л.с. с роботизированной коробкой DSG. Руководство по ремонту разбирает устройство и обслуживание всех трёх модификаций и подойдёт как владельцу, который хочет разобраться в машине самостоятельно, так и мастеру на СТО.

Книга открывается техническими характеристиками автомобиля и охватывает весь цикл — от ежедневных проверок и действий в нештатных ситуациях до капитального ремонта силового агрегата. В книге есть раздел о диагностике по внешнему виду — например, способ определения состояния двигателя по свечам зажигания с разбором восьми характерных случаев, от нормальной работы до масляных отложений и разрушения электрода, а также схема поиска источников посторонних шумов в кузове по зонам.

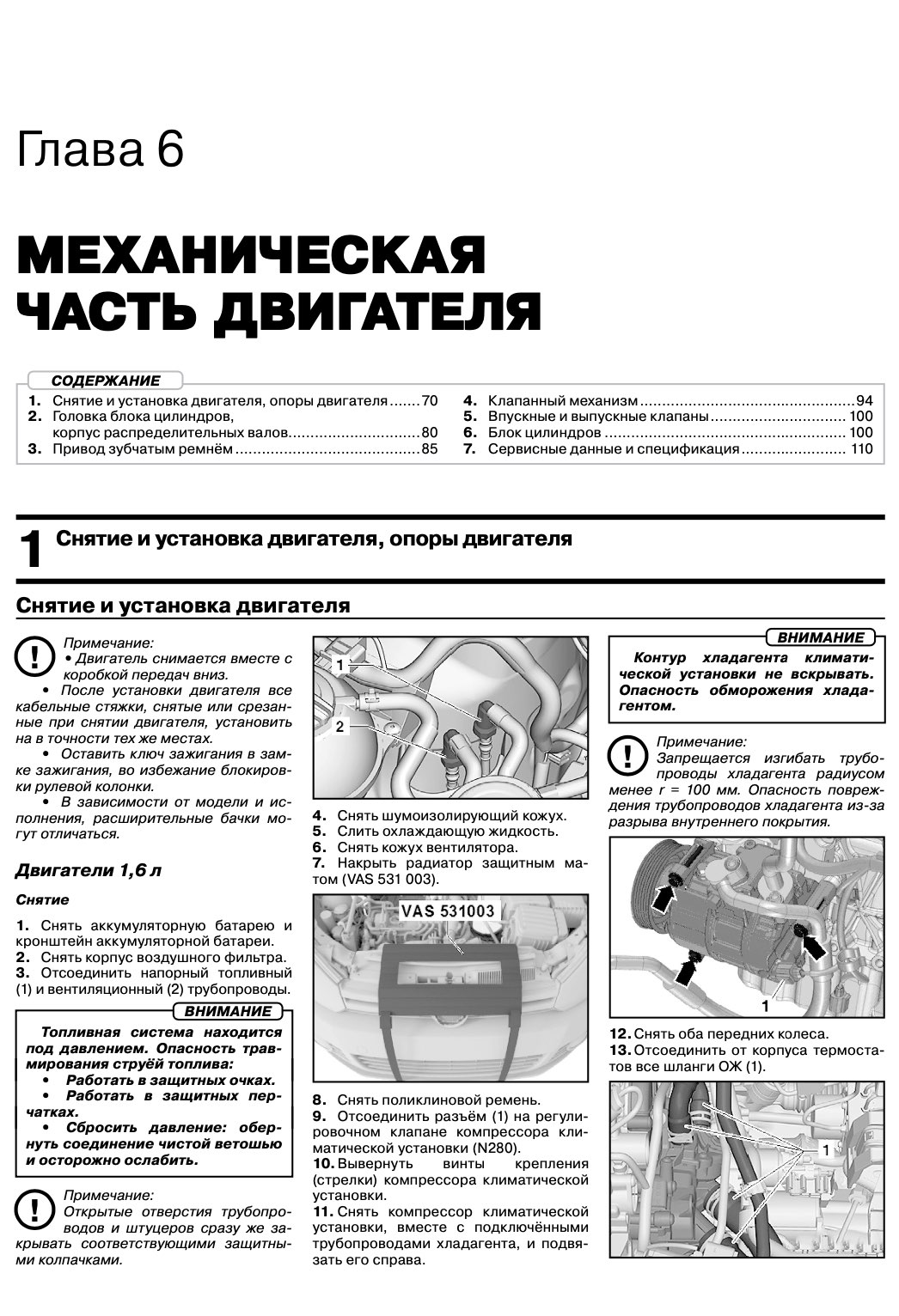

Как в руководстве описано снятие двигателя и проверка систем?

Для двигателей 1.6 л в книге приведена пошаговая последовательность снятия силового агрегата с указанием моментов затяжки крепёжных соединений и предупреждениями о потенциально опасных операциях. Отдельно расписана проверка герметичности системы охлаждения с использованием прибора V.A.G 1274B и штатных адаптеров, а также контроль давления масла с конкретными нормативами — не менее 0,1 МПа на холостом ходу и 0,25 МПа при 3000 об/мин для моторов 1,6 и 1,4 л.

Что учтено по трансмиссии и электрике

Руководство содержит процедуру прокачки привода сцепления с указанием объёмов сливаемой жидкости, разбирает устройство механической коробки передач и приводных валов — их разборку, проверку и сборку. Электрическая часть представлена подробными схемами, в том числе схемой фар с расшифровкой разъёмов, блоков управления (J519, A27, A31) и цветовой маркировки проводки.

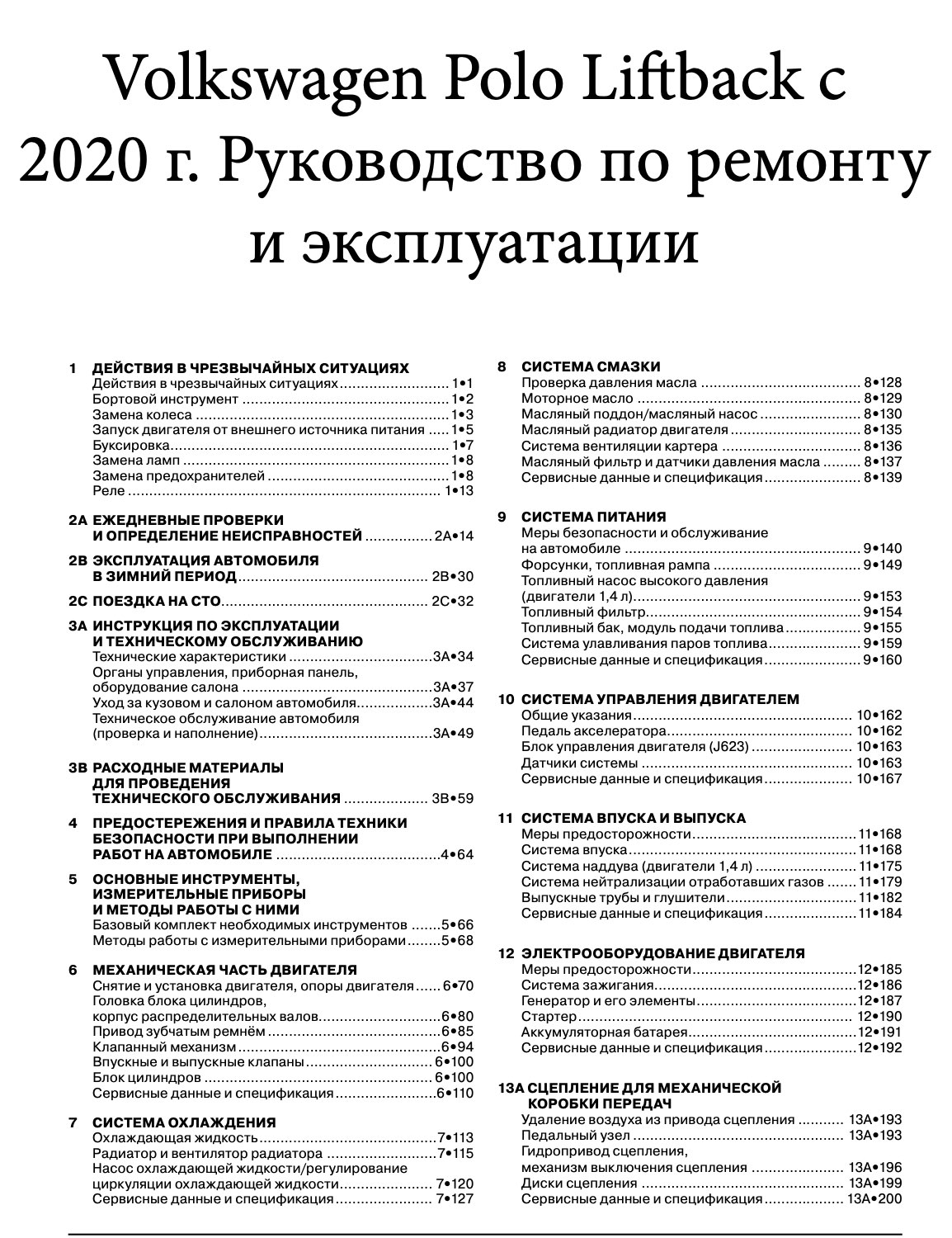

Содержание руководства по эксплуатации

1. Технические характеристики VW Polo
2. Впускные и выпускные клапаны
3. Радиатор и вентилятор радиатора
4. Масляный радиатор двигателя
5. Электрооборудование двигателя
6. Аккумуляторная батарея
7. Механическая коробка передач
8. Сервисные данные и спецификация
9. Разборка, проверка и сборка приводных валов
10. Рулевая колонка
11. Толковый словарь

Помимо перечисленных глав, издание описывает комплектации Respect, Status и Exclusive с таблицей расхода топлива и объёма бака для каждой модификации двигателя.
